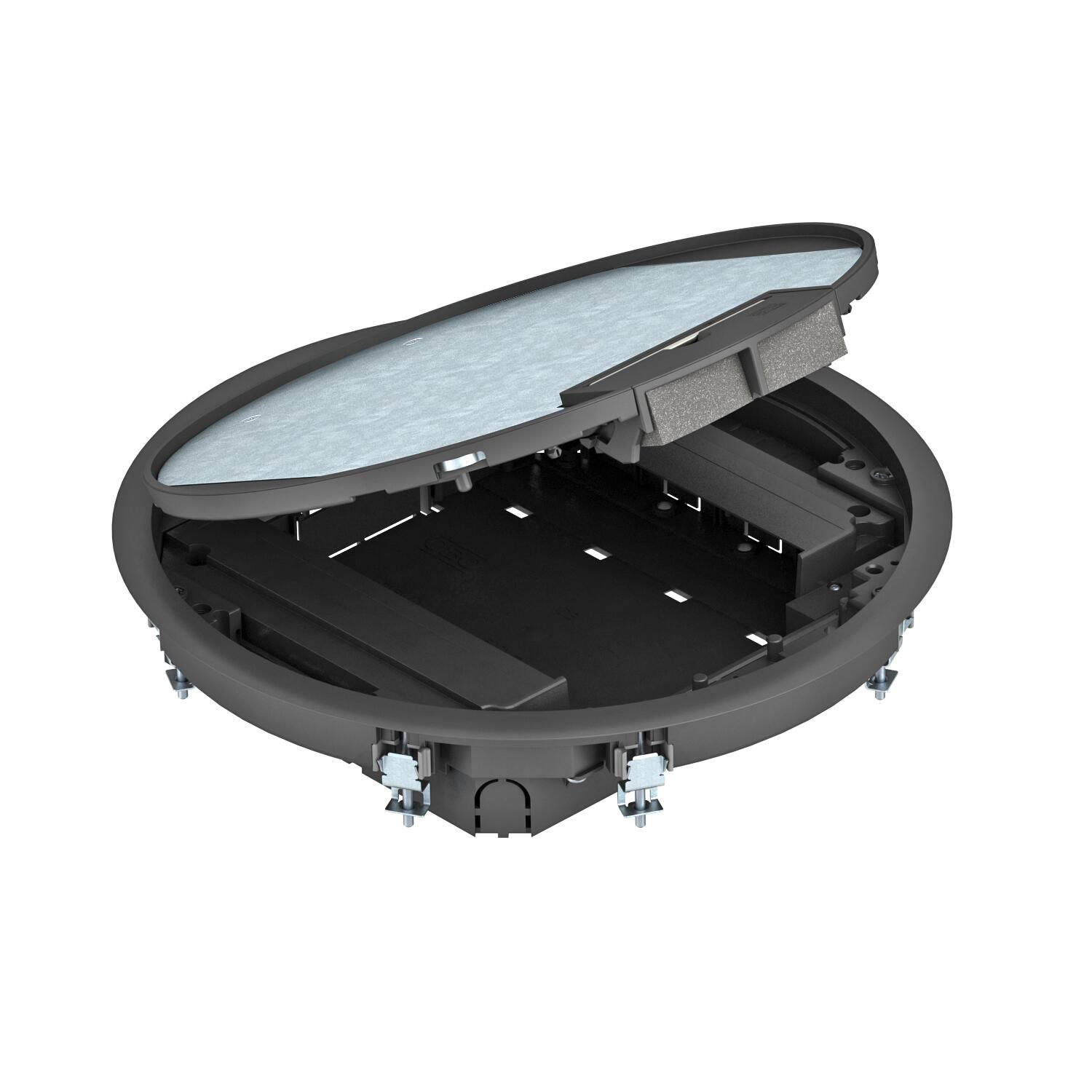

Okrogli vgradni okvir s pokrovom za višino estriha 55 mm
Št. art. 7405049 | EAN 4012195674467
- Opis izdelka
-
Opis izdelka
Vstavek za aparat GESR9 s fiksno višino 55 mm za notranje prostore. Z dvema vgradnima ohišjema za navpično montažo naprav serije Modul 45 in štirimi razbremenitvami natega. Za montažo naprav Modul 45 sta potrebna dva vgradna okvirja.
Montaža podatkovnih modulov se opravi z eno opcijsko montažno ploščo MPMT45.
Vstavek za aparat je opremljen z univerzalnimi pritrdilnimi kotniki.
-
- Tehnični podatki
-
Tehnični podatki

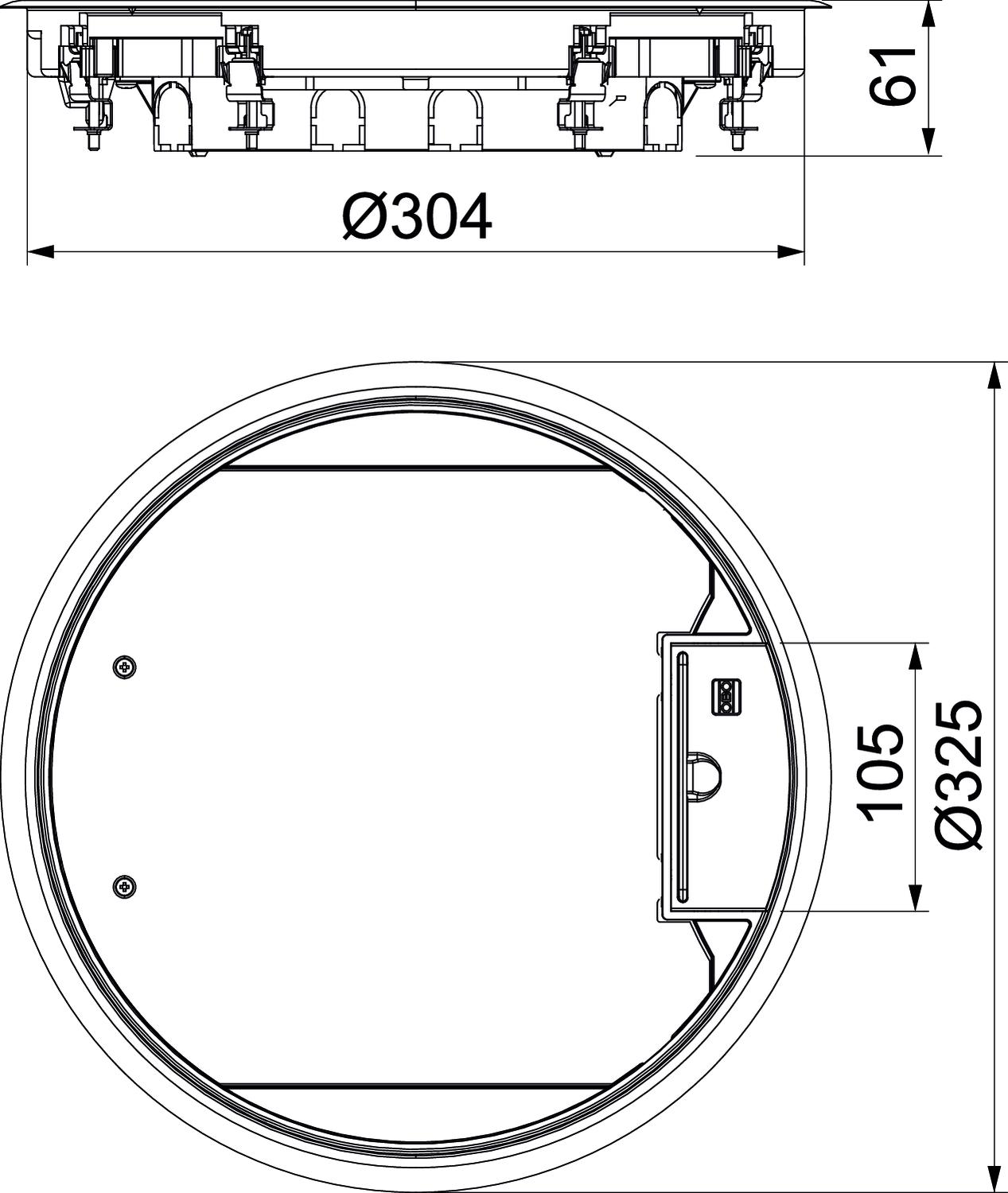

Barva grafitno črna; RAL 9011 Debelina talne obloge 5 mm Dimenzija Ø325x61 Dolžina 325 mm Globina za vgradnjo 58 mm Izvedba okroglo Izvedba kabelskega odvoda Vrtljivi izpust za kabel Izvedba za visoko obremenitev ne Material poliamid Min. višina estriha 55 mm Min. višina tal 58 mm Možnost vgradnje tesnila ne Navpična obremenitev, majhna površina do 3.000 N Navpična obremenitev, velika površina do 5.000 N Nazivna velikost za enote za vgradnjo aparatov R9 Nega tal suho Nosilec naprav za sprejem priključnih doz ne Odpiralni mehanizem Streme ročaja Premer vgradnje 304 Primerno za dvojno talno vgradnjo da Primerno za mokro vzdrževanje ne Primerno za talni kanal da Primerno za talni kanal, prekrit z estrihom da Primerno za votlo talno vgradnjo da Primerno za zaprti talni kanal v višini estriha da Širina 325 mm Število vgradnih naprav 8 Višina 61 mm Z odprtino za talno oblogo ne Zaščitni okvir talne obloge da Zunanji premer 325 mm - Vsi tipi
-
Sistemski dodatki
Proizvodi Tip Št. art. Količina Min. prodajna enota
Nosilec modula za štiri enojne elektroelemente Modul 45®
MT45V 4 7408670 5 Kos
Nosilec modula za tri enojne elektroelemente Modul 45®
MT45V 3 7408672 5 Kos
Nosilec modula za kombinacijo treh enojnih elektroelementov Modul 45®
MT45V 3+1 7408680 5 Kos
Nosilec modula za kombinacijo dveh dvojnih elektroelementov Modul 45®
MT45V 2+2 7408682 5 Kos
Montažna plošča 2 x podatkovna vtičnica tipa C za sistem 55
MPMT45 2C 7408705 1 Kos - Prenosi
-
