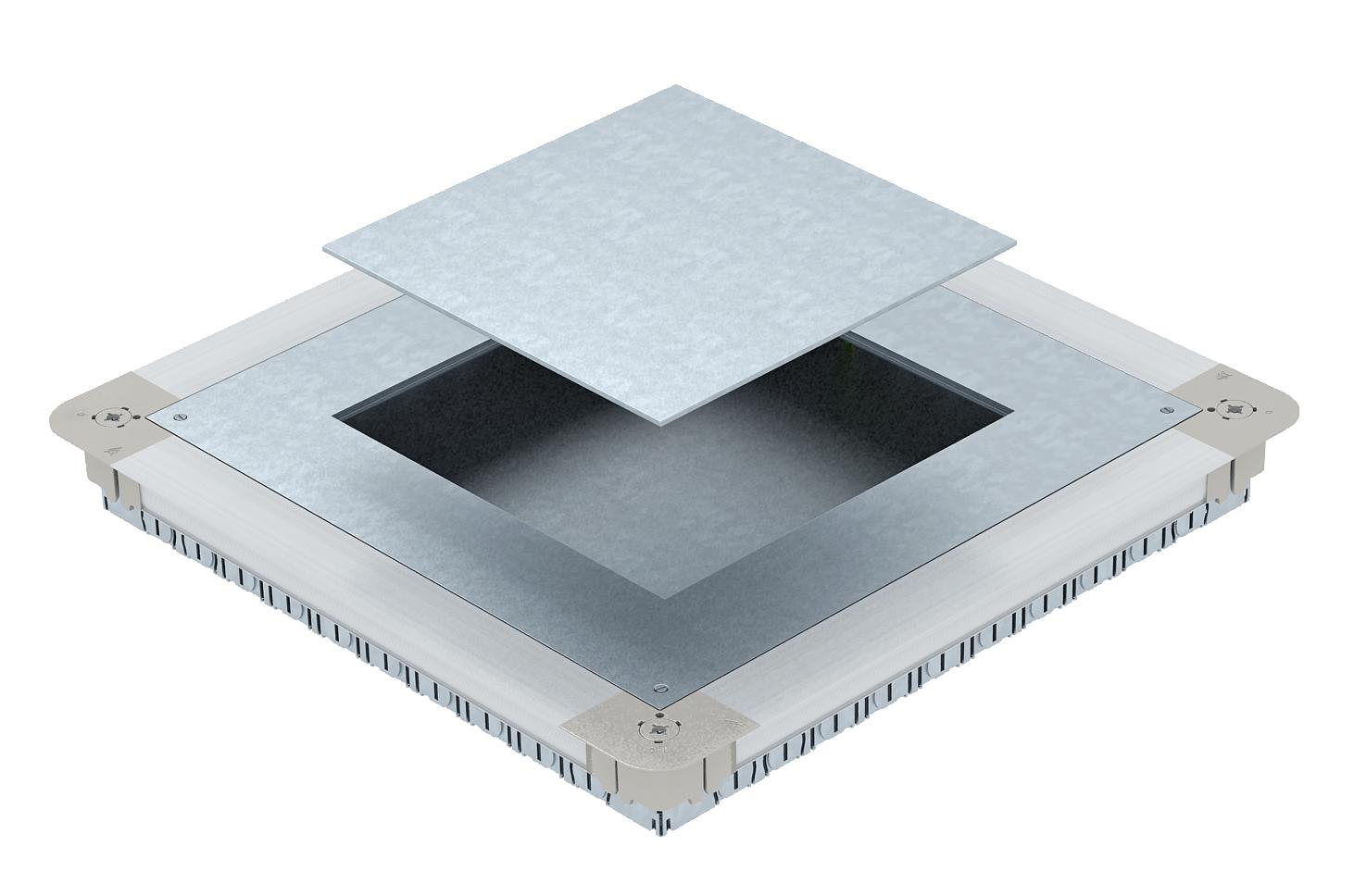

Osnova talne doze UGD350-3 GES9/55
Št. art. 7410062 | EAN 4012195678762
- Opis izdelka
-
Opis izdelkaTalna priključna doza z montažnim pokrovom in pokrovom slepe plošče s stranskimi stenami iz jeklene pločevine. Za vgradnjo kvadratnega vstavka za aparat GES9 55 na višinah estriha od 55 mm dalje. Mogoče jo je brezstopenjsko nivelirati na nazivno višino estriha, estrih pa je mogoče izdelati vezno z drenažnim robom estriha. Z odprtinami za cevi na vsaki strani 7 x M20, 3 x M25, 4 x M32. Uporabna velikost cevi pri sistemski višini 55 mm: M20.
-
- Tehnični podatki
-
Tehnični podatki

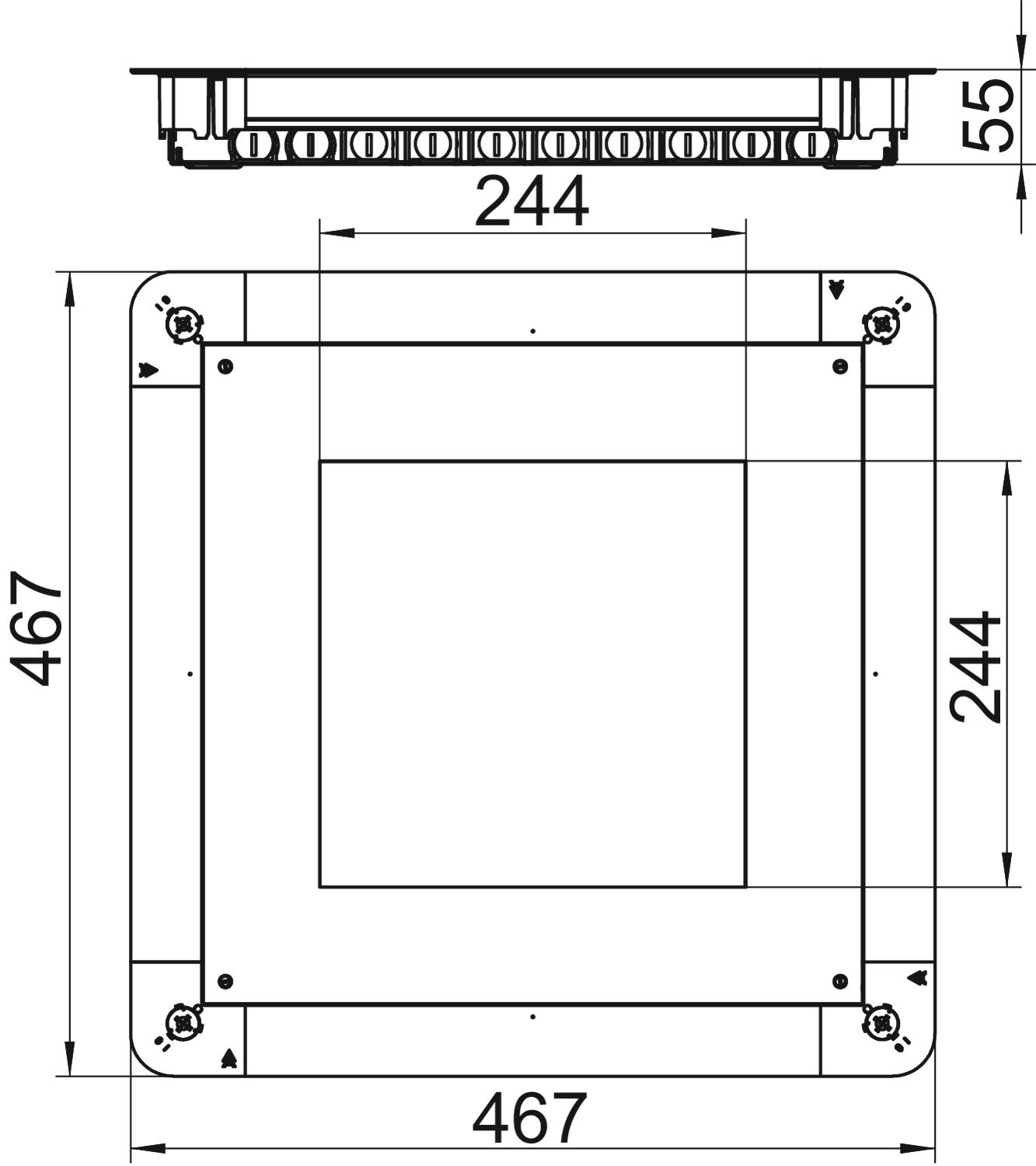

Dimenzija 467x467x55 Izvedba pokrova kvadratno Ločljivo ne Maks. območje niveliranja 80 mm Maks. širina kanal 350 mm Maks. višina estriha 80 mm Material Jeklo Mera a 244 mm Mera A 467 mm Mera B 467 mm Mera b 244 mm Mera H 55 mm Min. območje niveliranja 55 mm Min. širina kanala 190 mm Min. višina estriha 55 mm Možnost izgradnje za vgradnjo inštalacijskih aparatov Možnost vgradnje tesnila ne Nazivna velikost 350 mm Nazivna velikost za enote za vgradnjo aparatov 9 Nega tal suho Odtis CO₂ (GWP) od zibelke do vrat 22,8686 kg CO₂e / 1 Kos Površina neprekinjeno cinkano v ognju Primerno za talni kanal ne Primerno za talni kanal, prekrit z estrihom ne Primerno za zaprti talni kanal v višini estriha ne Talna pločevina da Talno pogrezljivo da Vgradna odprtina za nadtalno dozo ne Vgradna odprtina za vgradno enoto kvadratno za priključek cevi da - Vsi tipi
-
Vsi tipi
-
Sistemski dodatki
Proizvodi Tip Št. art. Količina Min. prodajna enota

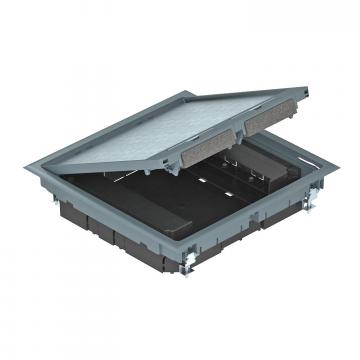

Kvadratni vgradni okvir s pokrovom za višino estriha 55 mm
GES9 55U V 7011 7405037 1 Kos

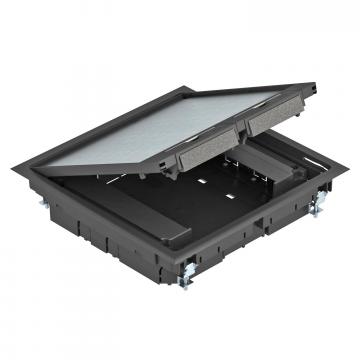

Kvadratni vgradni okvir s pokrovom za višino estriha 55 mm
GES9 55U V 9011 7405039 1 Kos

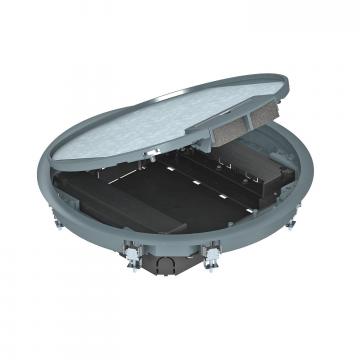

Okrogli vgradni okvir s pokrovom za višino estriha 55 mm
GESR9 55U V 7011 7405047 1 Kos
Okrogli vgradni okvir s pokrovom za višino estriha 55 mm
GESR9 55U V 9011 7405049 1 Kos - Prenosi
-
