Osnovna zaštita za dvožilne sustave s primjenom u VF tehnici 120 V 2 | 120 | 170 | Sponka

Osnovna zaštita za dvožilne sustave s primjenom u VF tehnici 120 V

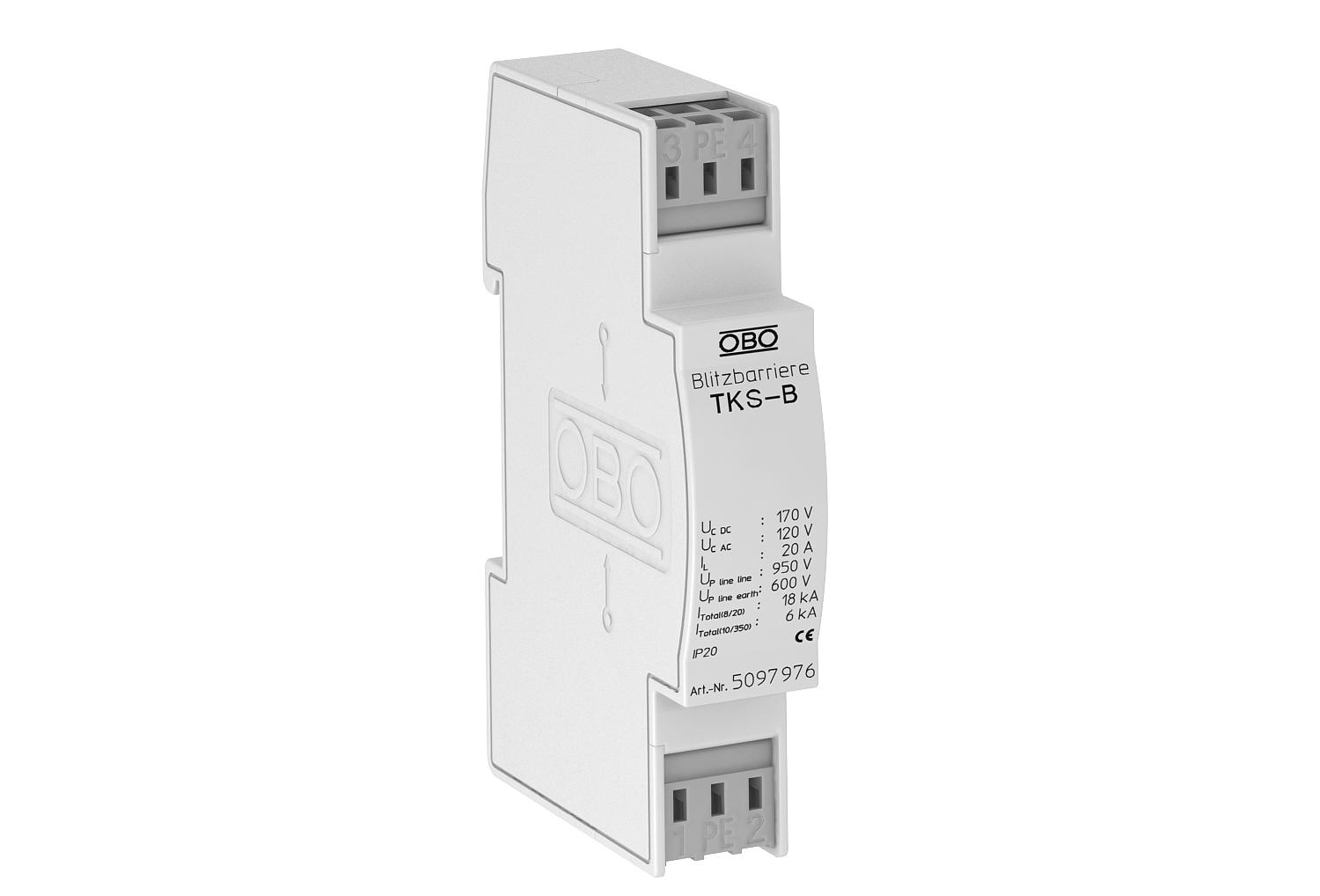

Št. art. 5097976 | EAN 4012195578277

Št. art. / Tip	5097976 / TKS-B

Število polov	2

Najvišja trajna napetost AC	120 V

Najvišja trajna napetost DC	170 V

Natični sistem	Sponka

Opis izdelka

Opis izdelka

TKS-B: Prenapetostna zaščita, za uporabo v merilni, krmilni in regulacijski tehniki ter tudi v sistemih telekomunikacij

• Osnovna zaščita za izenačitev potenciala zaščite pred strelo
• Visoka zmogljivost impulznega odvoda 6 kA (10/350)
• Ima za montažo prijazne brezvijačne priključne sponke

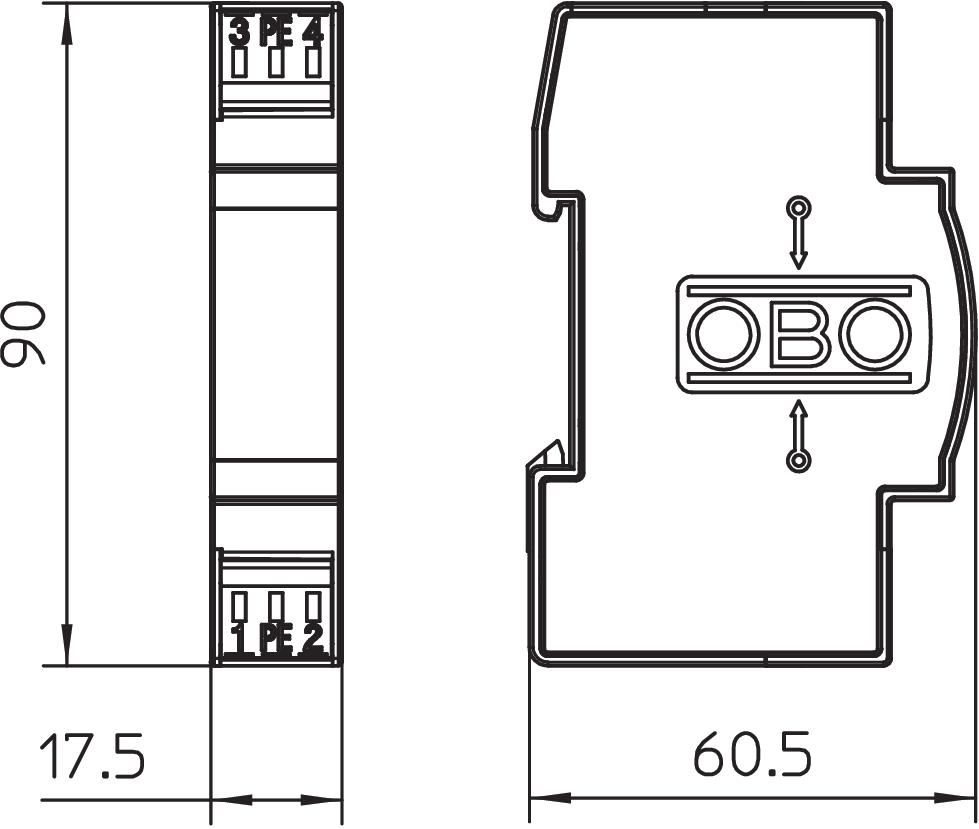

• V prostorsko varčni dimenziji rasterja 17,5 mm

Uporaba: univerzalna uporaba na nosilnem profilu s kapico s širino 35 mm v vsakem običajnem razdelilnem ohišju.

Tehnični podatki

Tehnični podatki

Delilna enota TE (17,5 mm)	1
Dimenzija	120V AC
Izolacijska upornost	>1 GΩ
Kapaciteta (žila-ozemljitev)	<10 pF
Kapaciteta (žila-žila)	<10 pF
Kategorie	Tip 1+2/D1+C2
LPZ	0→2
Maks. priključni presek, fleksibilni	2,5 mm²
Maks. priključni presek, togi	2,5 mm²
Maks. priključni presek, večžični	2,5 mm²
Maks. temperaturno območje uporabe	80 °C
Mejna frekvenca	250 MHz
Min. priključni presek, fleksibilni	0,14 mm²
Min. priključni presek, togi	0,14 mm²
Min. priključni presek, večžilni	0,14 mm²
Min. temperaturno območje uporabe	-40 °C
Najvišja trajna napetost AC	120 V

Najvišja trajna napetost DC	170 V
Natični sistem	Sponka
Nazivni bremenski tok AC	14 A
Nazivni bremenski tok DC	20 A
Odpornost proti udarnemu toku žila-ozemljitev	C2: 18 kV / 9 kA
Odpornost proti udarnemu toku žila-žila	C2: 18 kV / 9 kA
Ozemljitev prek:	Priključni kabel
Priključek za oklop	ne
Raven zaščite žila-ozemljitev	<600 V
Raven zaščite žila-žila	<950 V
Skladno z normo	IEC 61643-21
Skupni odvodni udarni tok (10/350)	D1: 6 kA
Skupni odvodni udarni tok (8/20)	18 kA
SPD po IEC 61643-21	Class I+II/D1+C2
Število polov	2
Vrsta zaščite	IP20
Vstavitveno slabljenje (Insertion loss)	3 dB @ 250 MHz dB
