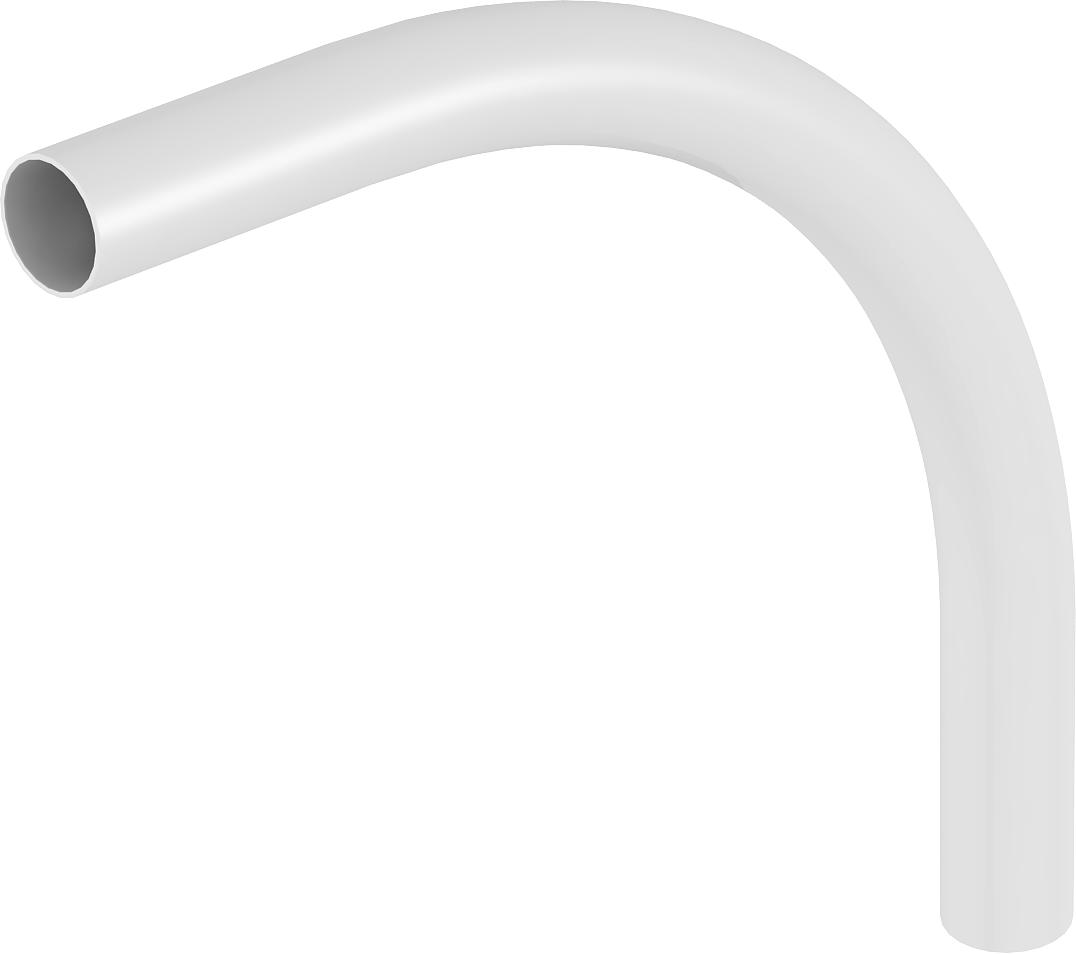

Pipe bend, plastic, halogen-free

Št. art. 2047741 | EAN 4012195623229

Št. art. / Tip

za nazivni premer cevi

Opis izdelka

Opis izdelka

Accessory part: 90° bend to EN 61386 (Code: 4421) for halogen-free electrical installation pipes.

Tehnični podatki

Tehnični podatki

Barva	svetlo siva RAL 7035
Brez halogenov	da
Dimenzija	Ø40mm
Dolžina	307 mm
Fleksibilno	ne
Izvedba	Vtič
Kot loka	90 °
Material	Polikarbonat/akrilnitril-butadien-stirol

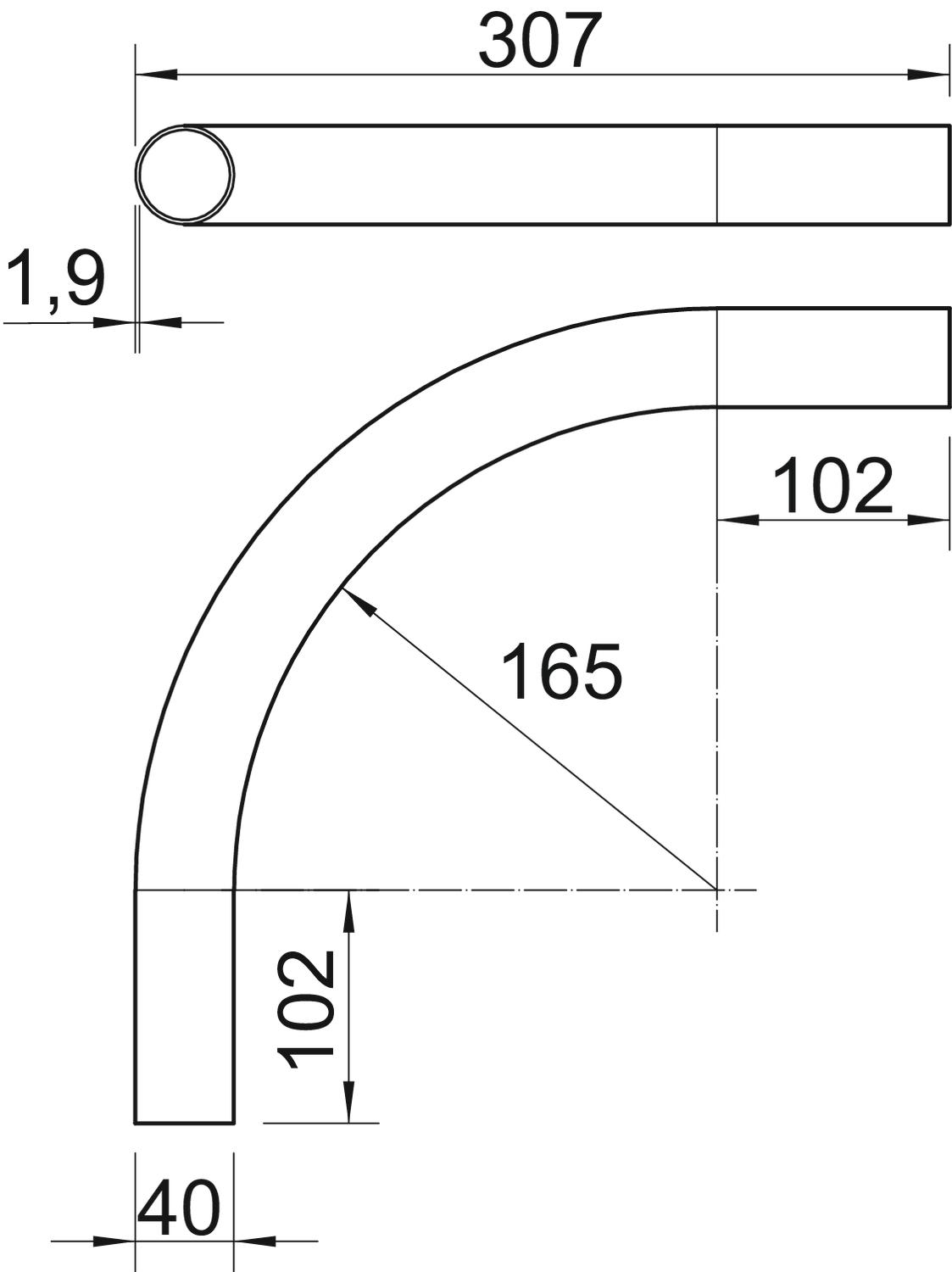

Mera A	102 mm
Mera D	40 mm
Mera L	307 mm
Mera M (mm)	M40
Mera R	165 mm
Mera t	1,9 mm
Z obojko	ne
za nazivni premer cevi	40 mm

Vsi tipi

Vsi tipi

Tip	za nazivni premer cevi	Št. art.	Količina	Min. prodajna enota
KBH16 LGR	16 mm	2047736	Kos	10 Kos
KBH20 LGR	20 mm	2047738	Kos	25 Kos
KBH25 LGR	25 mm	2047739	Kos	25 Kos
KBH32 LGR	32 mm	2047740	Kos	25 Kos
KBH40 LGR	40 mm	2047741	Kos	10 Kos
KBH50 LGR	50 mm	2047742	Kos	5 Kos
KBH63 LGR	63 mm	2047743	Kos	5 Kos
