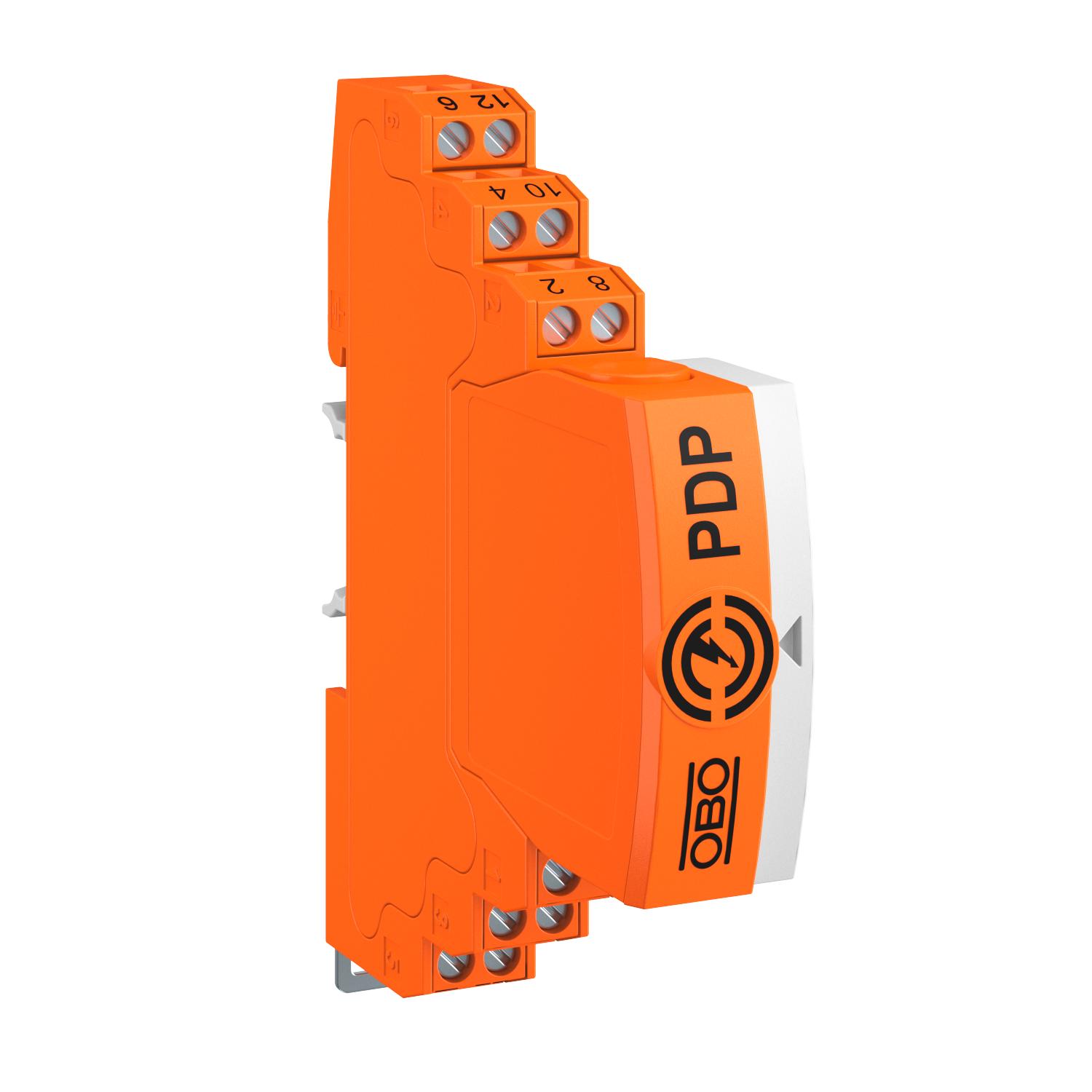

Plug-in data cable protection, 2x2-pole, indirect earthing, with visual signalling, 12 V
Št. art. 5080367 | EAN 4012196742295
- Opis izdelka
-
Opis izdelka
Connectable data cable protection, type 1 + 2/D1 + C2 for use in measurement, control and regulation technology
• Protection device for multi-wire systems
• Indirect shield earthing
• Frequency range up to 100 MHz
• Earthing via DIN rail or connection cable

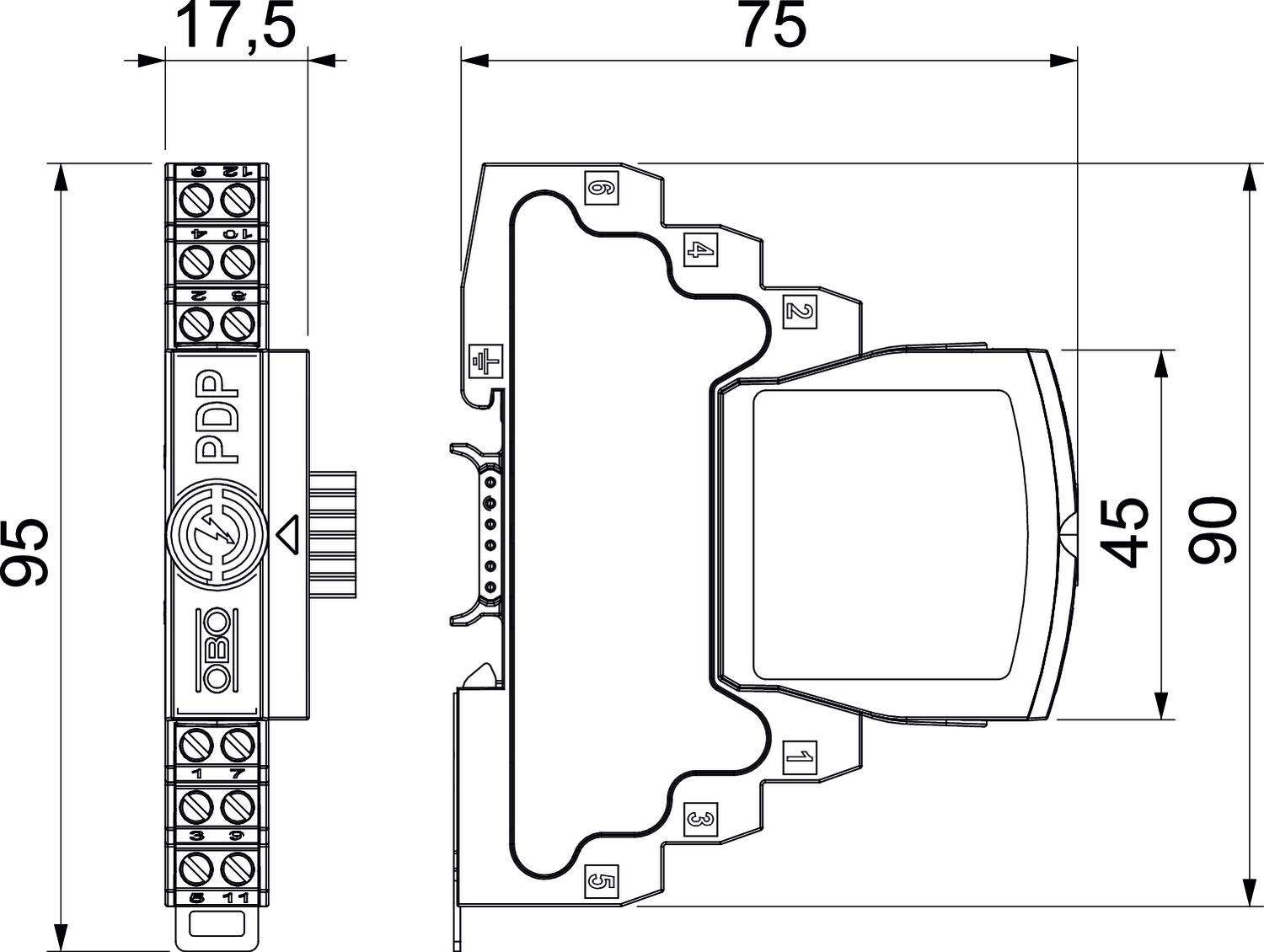

• Installation width from 17.5 mm
• High system availability – no signal interruption without protection module
• With visual signalling and option for remote signalling via the PDP-PS power supply
Application: Universal lightning and surge protection for MCR data transmission devices.
-
- Tehnični podatki
-
Tehnični podatki
Dimenzija 12V Dolžina 75 mm Impulzni tok 2,5 kA Izvedba 2x2-pole Kapaciteta (žila-ozemljitev) ≤30 pF Kapaciteta (žila-žila) ≤30 pF Kategorie Tip 1+2/D1+C2 LPZ 0→2 Maks. priključni presek, fleksibilni 1,5 mm² Maks. priključni presek, togi 2,5 mm² Maks. priključni presek, večžični 2,5 mm² Maks. temperaturno območje uporabe 80 °C Mejna frekvenca 100 MHz Min. priključni presek, fleksibilni 0,14 mm² Min. priključni presek, togi 0,14 mm² Min. priključni presek, večžilni 0,14 mm² Min. temperaturno območje uporabe -40 °C Montaža vhod/izhod Vijačne sponke Najvišja trajna napetost AC 12 V Najvišja trajna napetost DC 16 V Natični sistem Sponka Nazivni bremenski tok AC 0,425 A Nazivni bremenski tok DC 0,6 A Nazivni odvodni udarni tok (8/20 µs) 10 kA Nazivni odvodni udarni tok In po C2 (skupno) 20 kA Odpornost proti udarnemu toku žila-ozemljitev 10 kV / 5 kA Odpornost proti udarnemu toku žila-žila 10 kV / 5 kA Ozemljitev prek: Priključni kabel/U-profil Priključek za oklop da Raven zaščite oklop-ozemljitev (S-PE) 1300 V Raven zaščite žila-ozemljitev 1600 V Raven zaščite žila-žila 130 V Serijska upornost 1.2 ± 5% Serijska upornost na žilo 1,2 Ω ± 5% Signalizacija na aparatu nima Širina 17,5 mm Skladno z normo IEC 61643-21 Skupni odvodni udarni tok (10/350) 2,5 kA Skupni odvodni udarni tok (8/20) 20 kA SPD po EN 61643-11 Tip 1+2 SPD po IEC 61643-1 class I+II SPD po IEC 61643-21 Class I+II/D1+C2 Število polov 4 Višina 95 mm Vrsta zaščite IP20 Vstavitveno slabljenje (Insertion loss) ≤3 dB Zaščita posredno - Vsi tipi
