Podometna doza 46, priključna, zrakotesna

Št. art. 2003706 | EAN 4012196715886

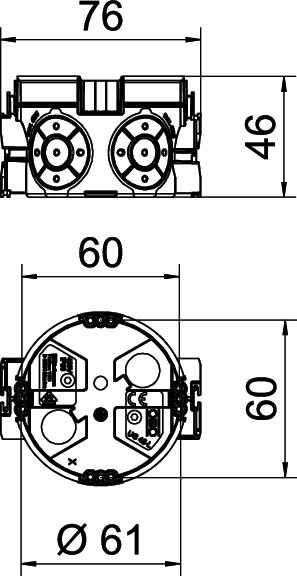

2003706 / UG 46-L
46 mm
60 mm
20/25 mm
8
Opis izdelka

Opis izdelka

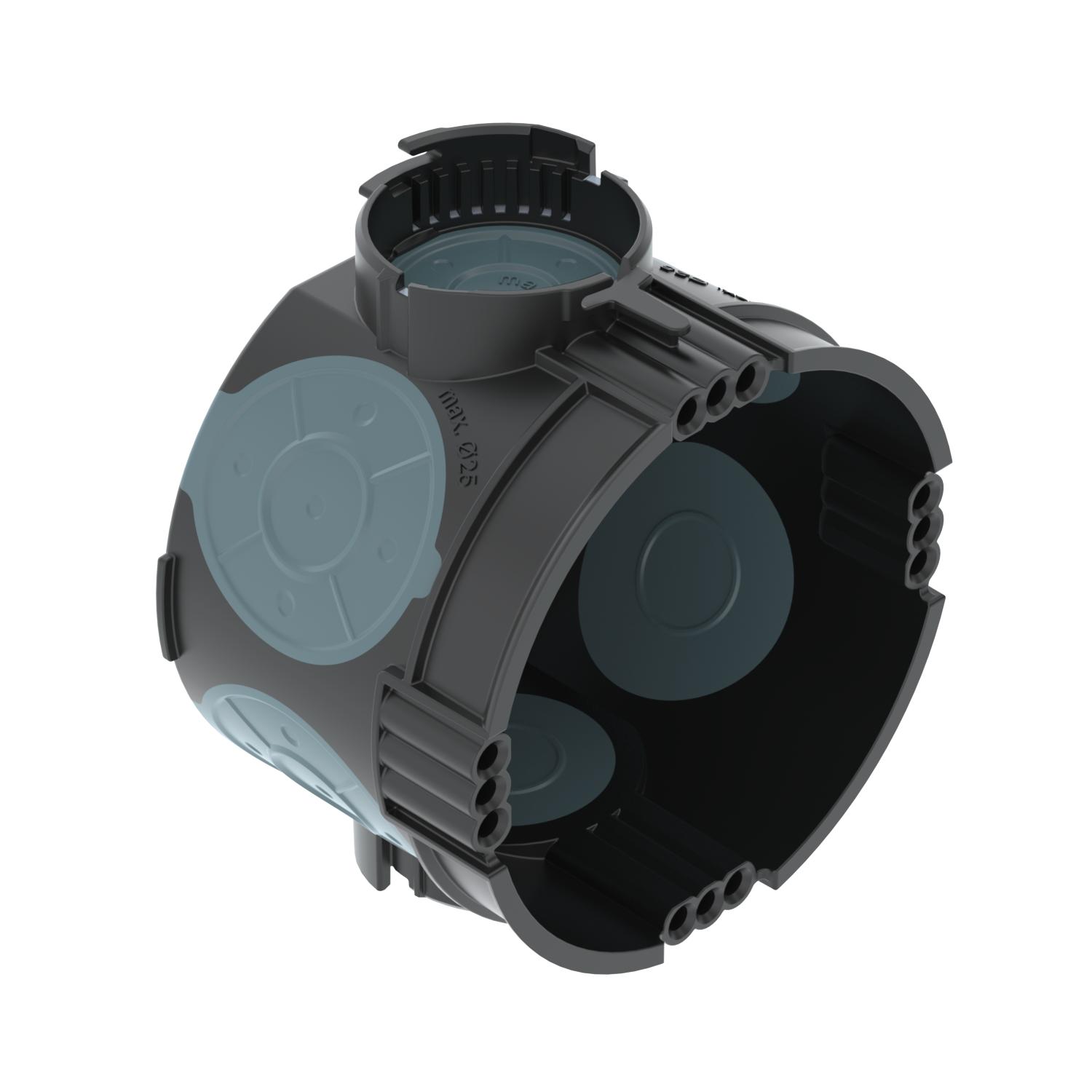

Priključna, podometna doza z zrakotesnimi membranskimi uvodnicami za uporabo pri zidanju z vgradno globino najmanj 46 mm.
• 4 x 3 vijačne kupole
• povezovalni podpornik z bajonetnim zapiralom in možnostjo obojestranskega priključka
• 4 kombinirane cevne uvodnice s Ø 20 in 25 mm
• 2 uvodnici s Ø do 20 mm v povezovalnem podporniku
• 2 uvodnici s Ø do 12 mm v tleh
Preizkušeno po standardih DIN EN 60670-1, DIN EN 60670-22 in DIN 49073-1.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Germany
  • Halogen-free; without chlorine, fluorine and bromine
  • Flame resistant 650 °C
  • Communautés Européennes, EC declaration of conformity according to EC directives
  • Diameter 60 mm
  • Protection rating IP 30
  • Nominal cross-section 1.5–2.5 mm²
  • Nominal voltage 400 V
Tehnični podatki

Tehnični podatki

Barva globoko črna/modro-siva
Brez halogenov da
Cevne uvodnice s Ø 20 mm 2
Dimenzija Ø60mm, H46mm
Kombinirane uvodnice Ø 20/25 mm 4
Maks. nazivni presek 2,5 mm²
Material Polipropilen/termoplastični elastomer
Merilna napetost 400 V
Min. nazivni presek 1,5 mm²
Oblika okroglo
ognjeodporen po standardu VDE 0471/IEC 60695-2-11, kontrolna temperatura 650 °C
Pokrov brez
Premer 60 mm
Pritrditev naprav Vijaki
Pritrditev pokrova Vijaki
S spono za žebelj ne
Število uvodnic 8
Udarna trdnost da
Uvodnica od zadaj da
Višina 46 mm
Vrsta skoznjika v ohišju Uvodna membrana
Vrsta uvodnice Kabli NYM, podatkovni kabli in valovite cevi
Vrsta zaščite IP30
Z vijaki ne
Za premer cevi 20/25 mm
Zrakotesen da
Vsi tipi

Vsi tipi

Tip Višina Premer Za premer cevi Število uvodnic Št. art. Količina Min. prodajna enota
UG 46-L 46 mm 60 mm 20/25 mm 8 2003706
25 Kos
Pribor

Montažni pribor

Proizvodi Tip Št. art. Količina Min. prodajna enota
Quick-Fix UP Quick-Fix UP ZU 60-QF 2003740
25 Kos
Ometni izenačevalni obroček 12 mm, priključna doza Ometni izenačevalni obroček 12 mm, priključna doza ZU 12-PR 2003742
25 Kos
Ometni izenačevalni obroček 24 mm, priključna doza Ometni izenačevalni obroček 24 mm, priključna doza ZU 24-PR 2003744
25 Kos
Podometne doze s signalnim pokrovom, enostavne Podometne doze s signalnim pokrovom, enostavne ZU 60-SD 2003760
50 Kos
Distančni podpornik Distančni podpornik ZU 20-AS 2003746
25 Kos
