Podometna doza 66, povezovalna 66 | 60 | 20/25 mm | 13

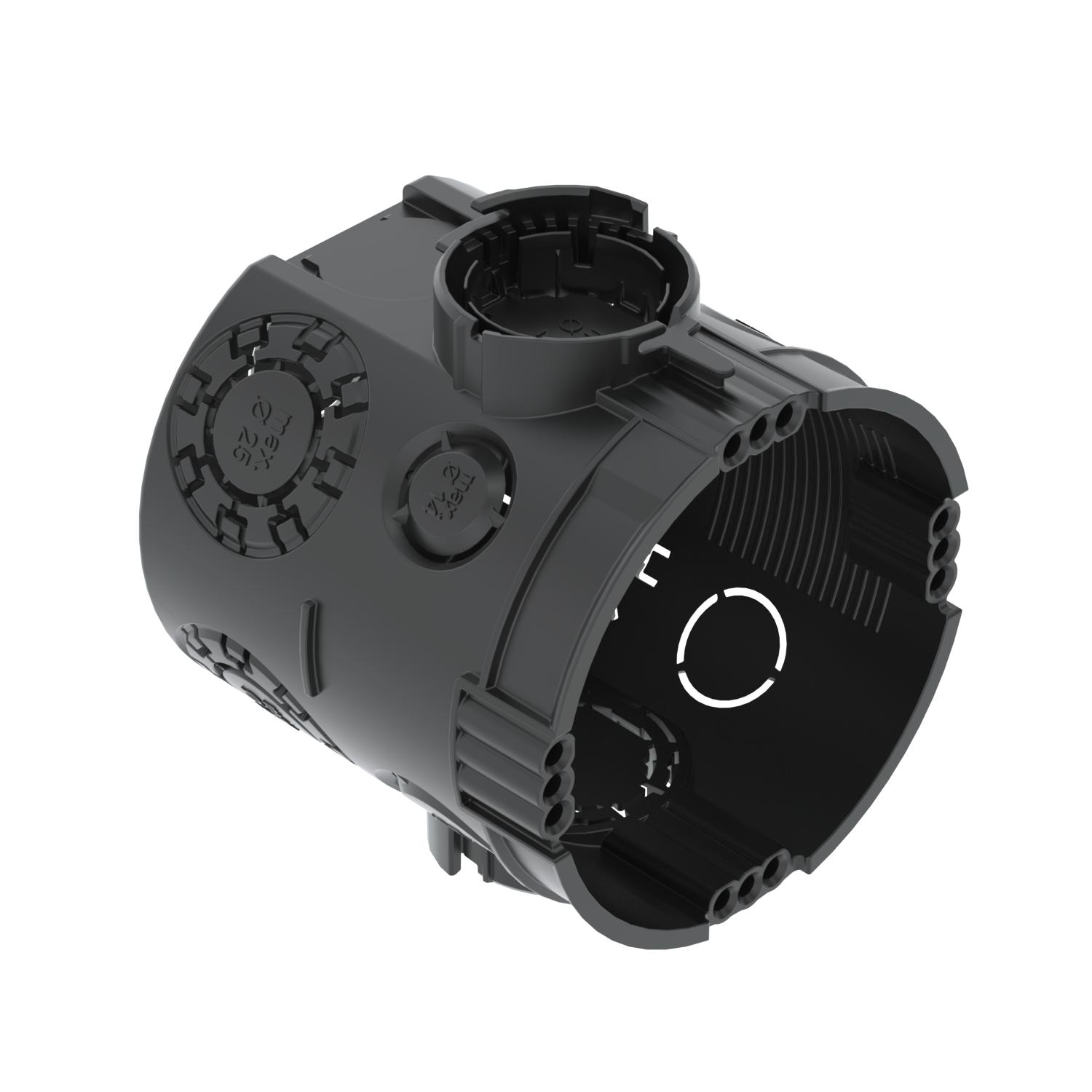

Podometna doza 66, povezovalna

Št. art. 2003702 | EAN 4012196689910

Št. art. / Tip	2003702 / UG 66

Višina	66 mm

Premer	60 mm

Za premer cevi	20/25 mm

Število uvodnic	13

Opis izdelka

Opis izdelka

Priključna, podometna doza za uporabo pri zidanju z vgradno globino najmanj 66 mm.
• 4 x 3 vijačne kupole
• povezovalni podpornik z bajonetnim zapiralom in možnostjo obojestranskega priključka
• 6 kombiniranih cevnih uvodnic s Ø 20 in 25 mm
• 4 uvodnice s Ø do 20 mm
• 2 uvodnici s Ø do 14 mm
• 1 uvodnica s Ø do 20 mm v tleh
Preizkušeno po standardih DIN EN 60670-1, DIN EN 60670-22 in DIN 49073-1.

Tehnični podatki

Tehnični podatki

Barva	globoko črna
Brez halogenov	da
Cevne uvodnice s Ø 20 mm	3

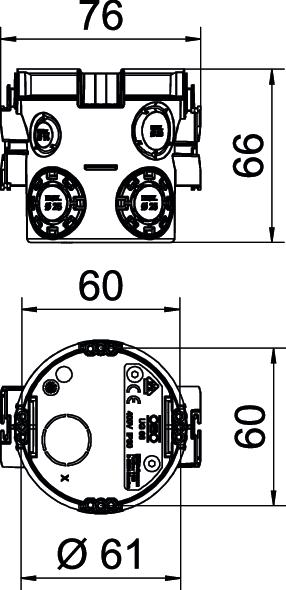

Dimenzija	Ø60mm, H66mm
Kombinirane uvodnice Ø 20/25 mm	6
Maks. nazivni presek	2,5 mm²
Material	polipropilen
Merilna napetost	400 V
Min. nazivni presek	1,5 mm²
Oblika	okroglo
ognjeodporen	po standardu VDE 0471/IEC 60695-2-11, kontrolna temperatura 650 °C
Pokrov	brez
Premer	60 mm

Pritrditev naprav	Vijaki ali razširljivi kremplji
Pritrditev pokrova	Vijaki
S spono za žebelj	ne
Število uvodnic	13
Udarna trdnost	da
Uvodnica od zadaj	da
Višina	66 mm
Vrsta skoznjika v ohišju	Odlomna odprtina
Vrsta uvodnice	Kabli NYM, podatkovni kabli in valovite cevi
Vrsta zaščite	IP30
Z vijaki	ne
Za premer cevi	20/25 mm
Zrakotesen	ne

Vsi tipi

Vsi tipi

Tip	Višina	Premer	Za premer cevi	Število uvodnic	Št. art.	Količina	Min. prodajna enota
UG 66	66 mm	60 mm	20/25 mm	13	2003702	Kos	25 Kos

Pribor

Montažni pribor

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota
Quick-Fix UP	ZU 60-QF	2003740	Kos	25 Kos
Ometni izenačevalni obroček 12 mm, priključna doza	ZU 12-PR	2003742	Kos	25 Kos
Ometni izenačevalni obroček 24 mm, priključna doza	ZU 24-PR	2003744	Kos	25 Kos
Podometne doze s signalnim pokrovom, enostavne	ZU 60-SD	2003760	Kos	50 Kos
Distančni podpornik	ZU 20-AS	2003746	Kos	25 Kos
