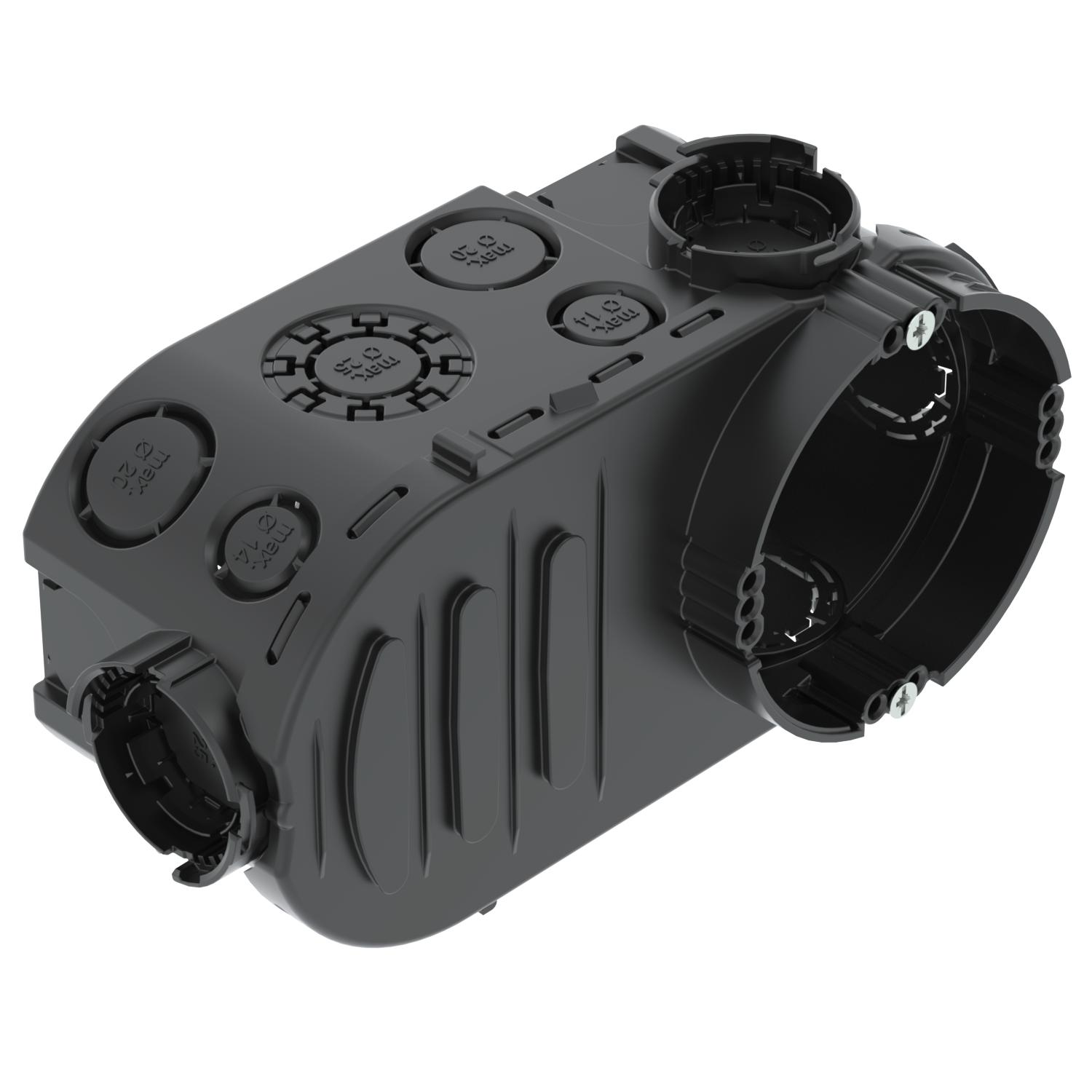

Podometna doza 66, za elektroniko, dodaten prostor za vpenjanje
Št. art. 2003726 | EAN 4012196856565
- Opis izdelka
-
Opis izdelka
Podometna doza za elektroniko z dodatnim prostorom za vpenjanje, za uporabo pri zidanju z vgradno globino najmanj 66 mm.
• s 4 povezovalnimi podporniki z bajonetnim zapiralom
• 6 kombinirane cevne uvodnice s Ø 20 in 25 mm
• 8 uvodnic s Ø do 20 mm
• 6 uvodnic s Ø do 14 mm
• 2 uvodnici s Ø do 20 mm v tleh
• ločilna pregrada za različne napetosti, z odprtinami za izbitje
• 4 x 3 vijačne kupole
Preizkušeno po standardih DIN EN 60670-1, DIN EN 60670-22 in DIN 49073-1.
-
- Tehnični podatki
-
Tehnični podatki

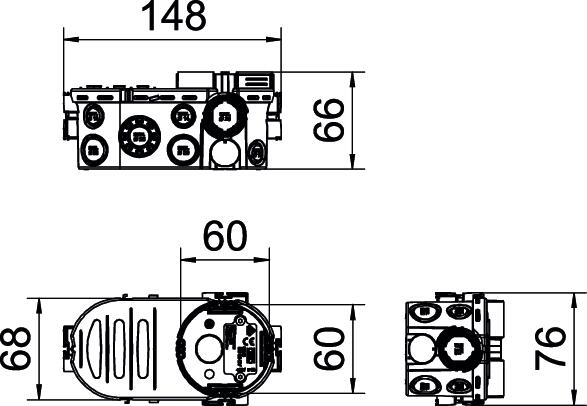

Barva globoko črna Brez halogenov da Cevne uvodnice s Ø 20 mm 10 Dimenzija Ø60xH66x148 Dolžina 148 mm Kombinirane uvodnice Ø 20/25 mm 6 Maks. nazivni presek 2,5 mm² Maks. presek vodnika 2,5 mm² Material polipropilen Merilna napetost 400 V Min. nazivni presek 1,5 mm² Oblika ovalno ognjeodporen po standardu VDE 0471/IEC 60695-2-11, kontrolna temperatura 650 °C Pokrov brez Premer 60 mm Pritrditev naprav Vijaki Pritrditev pokrova Vijaki S spono za žebelj ne Širina 76 mm Število uvodnic 22 Udarna trdnost da Uvodnica od zadaj da Višina 66 mm Vrsta skoznjika v ohišju Odlomna odprtina Vrsta uvodnice Kabli NYM, podatkovni kabli in valovite cevi Vrsta zaščite IP30 Z vijaki da Za premer cevi 20/25 mm Zrakotesen ne - Vsi tipi
-
Montažni pribor
Proizvodi Tip Št. art. Količina Min. prodajna enota

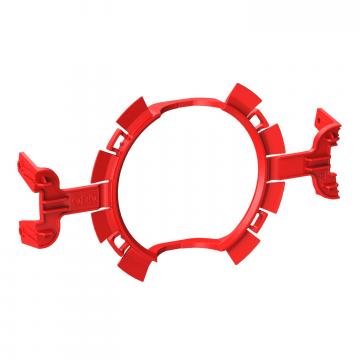

Quick-Fix UP
ZU 60-QF 2003740 25 Kos
Ometni izenačevalni obroček 12 mm, priključna doza
ZU 12-PR 2003742 25 Kos
Ometni izenačevalni obroček 24 mm, priključna doza
ZU 24-PR 2003744 25 Kos
Podometne doze s signalnim pokrovom, enostavne
ZU 60-SD 2003760 50 Kos - Prenosi
-
