Podometna doza 66, za elektroniko, zrakotesna 67 | 61 | 20/25 mm | 24

Podometna doza 66, za elektroniko, zrakotesna

Št. art. 2003727 | EAN 4012196856596

Št. art. / Tip	2003727 / UE 66-L

Višina	67 mm

Premer	61 mm

Za premer cevi	20/25 mm

Število uvodnic	24

Opis izdelka

Opis izdelka

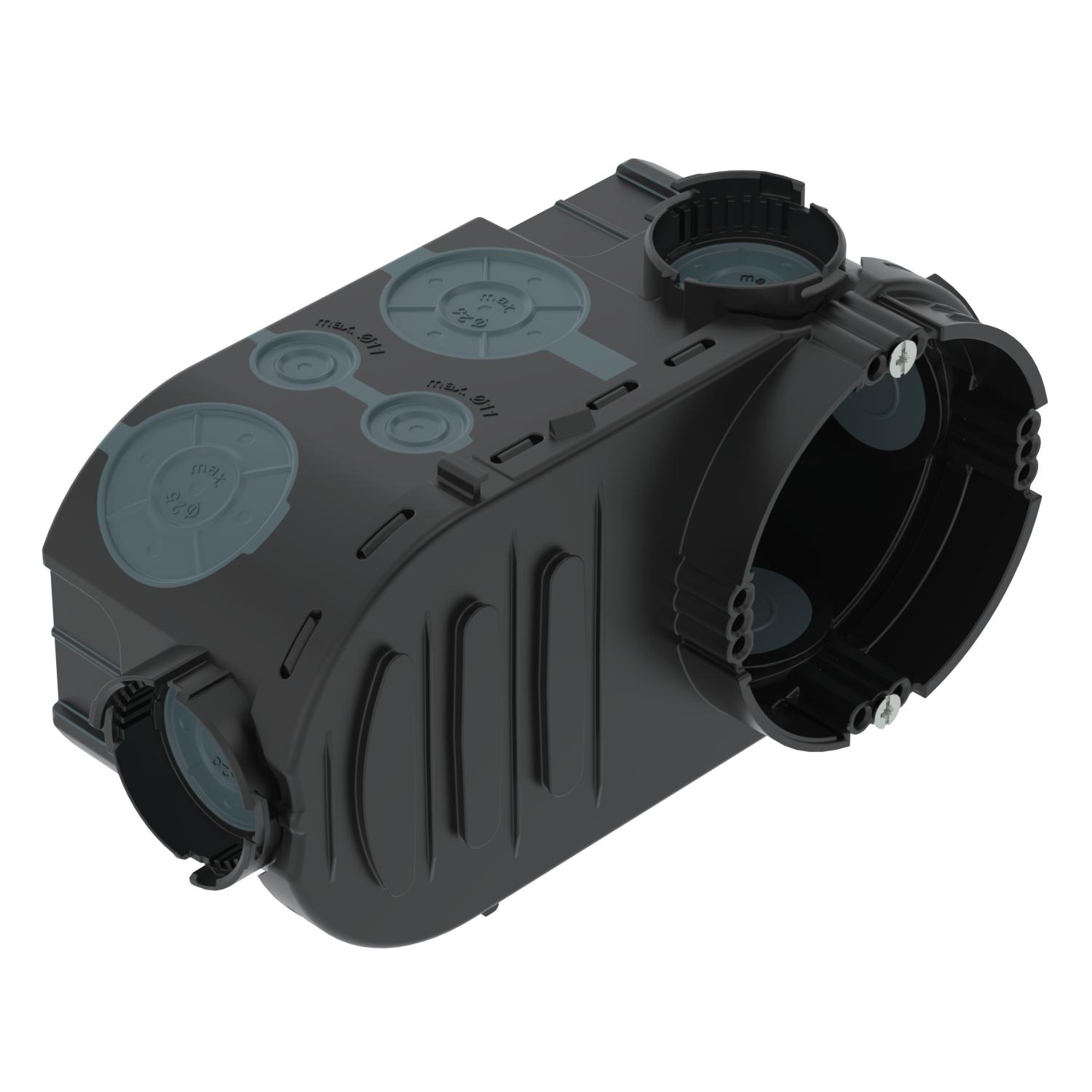

Podometna doza za elektroniko z dodatnim prostorom za vpenjanje in zrakotesnimi membranskimi uvodnicami za uporabo pri zidanju z vgradno globino najmanj 67 mm.
• s 4 povezovalnimi podporniki z bajonetnim zapiralom
• 4 kombinirane cevne uvodnice s Ø 20 in 25 mm
• 4 uvodnic s Ø do 20 mm
• 14 uvodnic s Ø do 11 mm
• 2 uvodnici s Ø do 20 mm v tleh
• ločilna pregrada za različne napetosti, z odprtinami za izbitje
• 4 x 3 vijačne kupole
Preizkušeno po standardih DIN EN 60670-1, DIN EN 60670-22 in DIN 49073-1.

Tehnični podatki

Tehnični podatki

Barva	globoko črna/modro-siva
Brez halogenov	da
Cevne uvodnice s Ø 20 mm	6

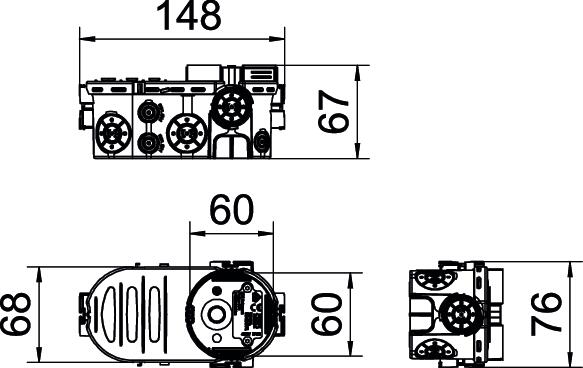

Dimenzija	Ø60xH67x148
Dolžina	148 mm
Kombinirane uvodnice Ø 20/25 mm	4
Maks. nazivni presek	2,5 mm²
Material	Polipropilen/termoplastični elastomer
Merilna napetost	400 V
Min. nazivni presek	1,5 mm²
Oblika	ovalno
ognjeodporen	po standardu VDE 0471/IEC 60695-2-11, kontrolna temperatura 650 °C
Pokrov	brez
Premer	61 mm

Pritrditev naprav	Vijaki
Pritrditev pokrova	Vijaki
S spono za žebelj	ne
Širina	76 mm
Število uvodnic	24
Udarna trdnost	da
Uvodnica od zadaj	da
Višina	67 mm
Vrsta skoznjika v ohišju	Uvodna membrana
Vrsta uvodnice	Kabli NYM, podatkovni kabli in valovite cevi
Vrsta zaščite	IP30
Z vijaki	da
Za premer cevi	20/25 mm
Zrakotesen	da

Vsi tipi

Vsi tipi

Tip	Višina	Premer	Za premer cevi	Število uvodnic	Št. art.	Količina	Min. prodajna enota
UE 66-L	67 mm	61 mm	20/25 mm	24	2003727	Kos	10 Kos

Pribor

Montažni pribor

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota
Quick-Fix UP	ZU 60-QF	2003740	Kos	25 Kos
Ometni izenačevalni obroček 12 mm, priključna doza	ZU 12-PR	2003742	Kos	25 Kos
Ometni izenačevalni obroček 24 mm, priključna doza	ZU 24-PR	2003744	Kos	25 Kos
Podometne doze s signalnim pokrovom, enostavne	ZU 60-SD	2003760	Kos	50 Kos
