Podometna povezovalna doza 100
Št. art. 2003118 | EAN 4012195023715
- Opis izdelka
-
Opis izdelka

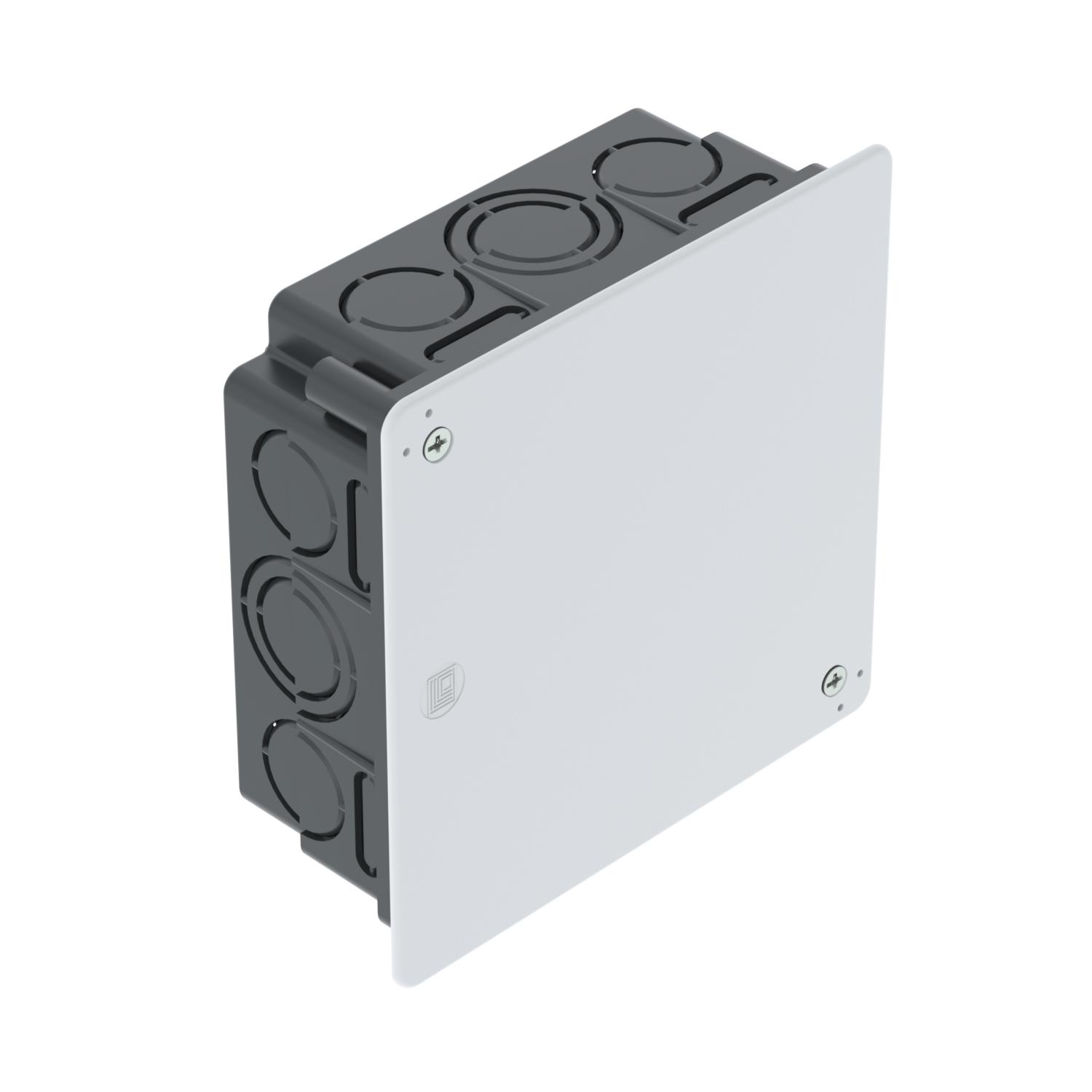

Podometna povezovalna doza za uporabo pri vpenjanju sponk, uporabo pri zidanju z vgradno globino najmanj 45 mm. S pokrovom in vijaki za pokrov (15 mm). Raven rob pokrova, hrapava površina pokrova.
• 4 stranske kombinirane cevne uvodnice s Ø 28,5 in 21,5 mm
• 8 stranskih uvodnic s Ø 21,5 mm
• 8 stranskih uvodnic za ploščate prevodnike/trižilne instalacijske vodnike
• 4 kombinirane cevne uvodnice s Ø 28,5 in 21,5 mm v tleh
• 8 uvodnic za ploščate prevodnike/trižilne instalacijske vodnike v tleh
-
- Tehnični podatki
-
Tehnični podatki

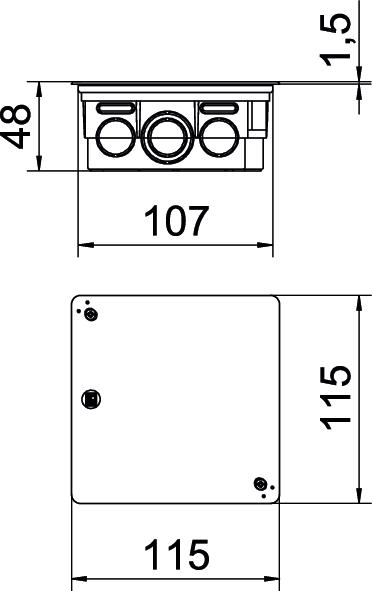

Barva črna Brez halogenov ne Dimenzija 100x100x45 Dolžina 100 mm izbijejo. 32 Material polistiren Mera A 130 mm Mera B 114 mm Mera H 45 mm Mera L 107 mm Merilna napetost 400 V Min. nazivni presek 6 mm² Min. višina tal 47 mm Nastavek brez Oblika kvadratno ognjeodporen po standardu VDE 0471/DIN 695 del 2-1, kontrolna temperatura 650 °C Ohranitev delovanja naprav brez Pokrov ni prozorno pri montaži brez Pritrditev pokrova privito S spono za žebelj ne Širina 100 mm Število uvodnic 32 Udarna trdnost da Uvodnica od zadaj ne Višina 45 mm Vrsta skoznjika v ohišju z vtisnjenimi odprtinami Vrsta uvodnice Kabli NYM, podatkovni kabli in valovita cev Vrsta zaščite IP20 Z možnostjo zaplombiranja ne Z vijaki ne Z zaščito ne Zrakotesen ne - Vsi tipi
