Povezovalna doza za naprave za votle stene 61, zrakotesna 61 | 68 | 68 | 20/25 mm | 10

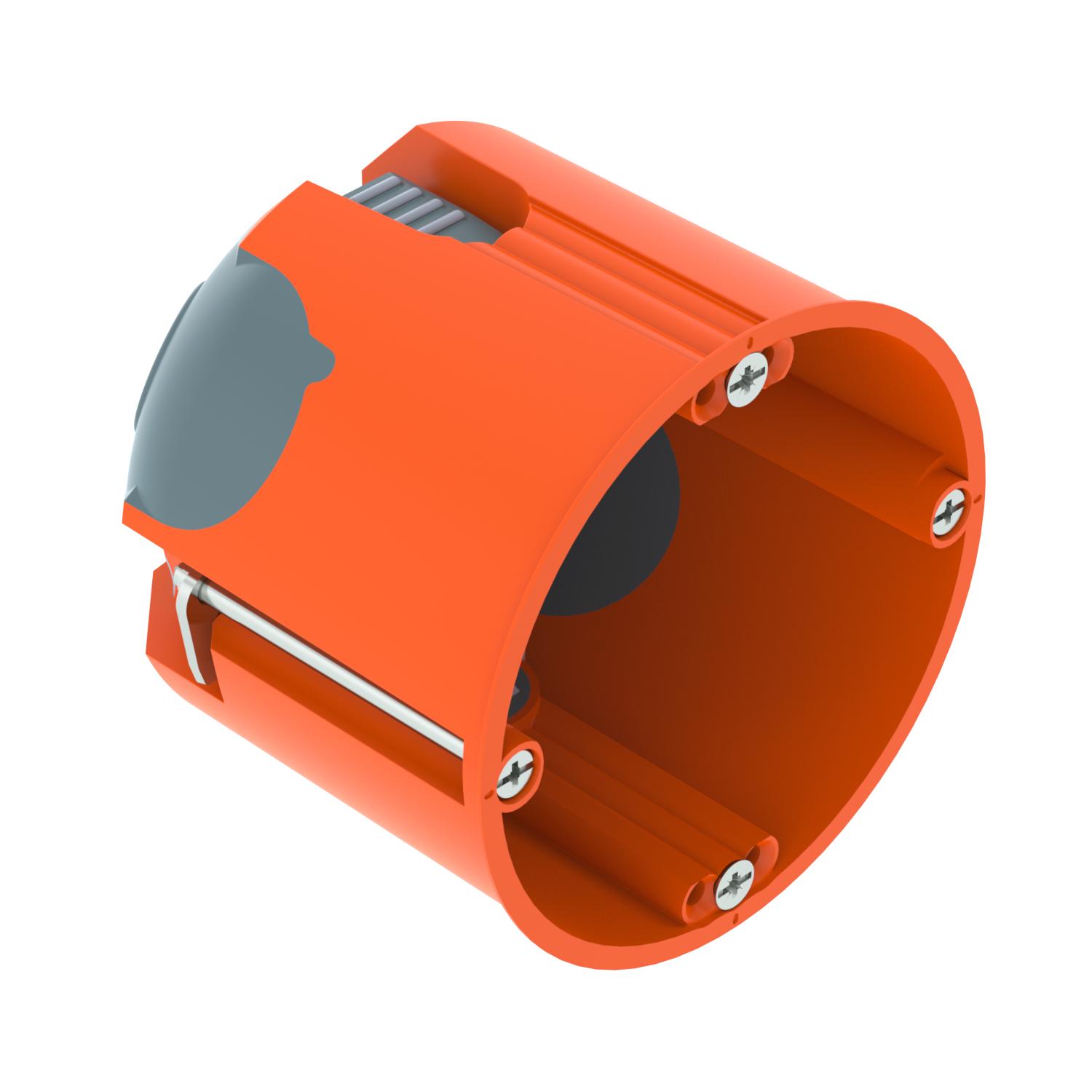

Povezovalna doza za naprave za votle stene 61, zrakotesna

Št. art. 2003808 | EAN 4012196715947

Št. art. / Tip	2003808 / HG 61-L

Višina	61 mm

Premer	68 mm

Premer odprtine za rezkanje	68 mm

Za premer cevi	20/25 mm

Število uvodnic	10

Opis izdelka

Opis izdelka

Priključna doza za votle stene z zrakotesnimi membranskimi uvodnicami za uporabo v votlih stenah z vgradno globino najmanj 61 mm in debelino plošče od 5 do 40 mm.

• 2 x 3 vijačne kupole

• Vijaki za naprave, pritrdilne spojke

• 2 kombinirani cevni uvodnici s Ø 20 in 25 mm

• 4 uvodnice za kable NYM 3 x 1,5 mm

• 2 uvodnici za kable NYM 3 x 2,5 mm² ali 5 x 1,5 mm²

• 2 uvodnici za kable NYM 5 x 2,5 mm² ali 7 x 1,5 mm²

• Zrakotesno povezovanje z drugimi priključnimi sponami prek povezovalnih podpornikov tipa ZH 11-V

Dodatna oprema za dostavo: 10 x povezovalni podpornik tipa ZH 11-V
Preizkušeno po standardih DIN EN 60670-1, DIN EN 60670-22 in DIN 49073-1.

Tehnični podatki

Tehnični podatki

Barva	oranžna/siva
Brez halogenov	da

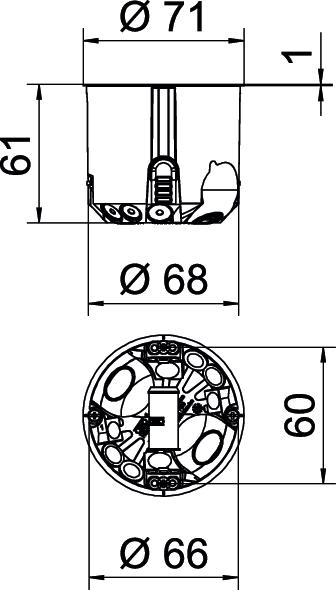

Dimenzija	Ø68mm, H61mm
Maks. nazivni presek	2,5 mm²
Material	Polipropilen/termoplastični elastomer
Merilna napetost	400 V
Min. nazivni presek	1,5 mm²
Nastavek	Povezovalni podpornik
Oblika	okroglo
Odtis CO₂ (GWP) od zibelke do vrat	0,116 kg CO₂e / 1 Kos
ognjeodporen	po standardu VDE 0471/IEC 60695-2-11, kontrolna temperatura 850 °C
Pokrov	brez
Premer	68 mm
Premer odprtine za rezkanje	68 mm
Primerno za debelino plošče maks.	40 mm
Primerno za debelino plošče min.	5 mm

Pritrditev naprav	Vijaki
Pritrditev pokrova	Vijaki
Število uvodnic	10
Število vstavkov	1
Udarna trdnost	da
Uvodnice za napeljave 3 x 1,5 mm²	4
Uvodnice za napeljave 3 x 2,5 mm²/5 x 1,5 mm²	2
Uvodnice za napeljave 5 x 2,5 mm²/7 x 1,5 mm²	2
Višina	61 mm
Vrsta skoznjika v ohišju	Uvodna membrana
Vrsta uvodnice	Kabli NYM, podatkovni kabli in valovite cevi
Vrsta zaščite	IP30
Z vijaki	da
Za premer cevi	20/25 mm
Zrakotesen	da

Vsi tipi

Vsi tipi

Tip	Višina	Premer	Premer odprtine za rezkanje	Za premer cevi	Število uvodnic	Št. art.	Količina	Min. prodajna enota
HG 61-L	61 mm	68 mm	68 mm	20/25 mm	10	2003808	Kos	25 Kos

Pribor

Montažni pribor

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota

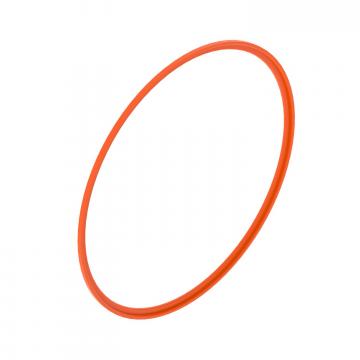

Izenačevalni obroč	ZH 68-AR	2003840	Kos	10 Kos

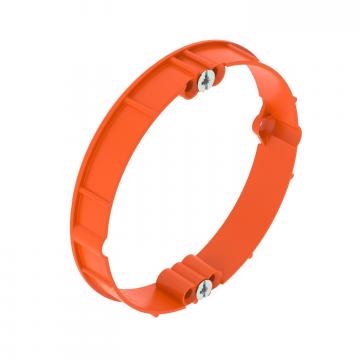

Ometni izenačevalni obroček 10	ZH 10-AR	2003842	Kos	25 Kos

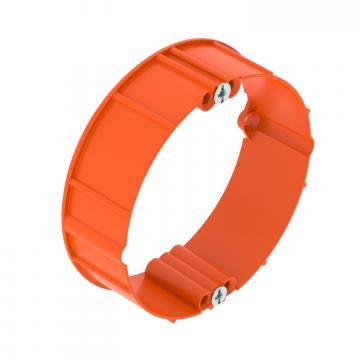

Ometni izenačevalni obroček 20	ZH 20-AR	2003844	Kos	25 Kos

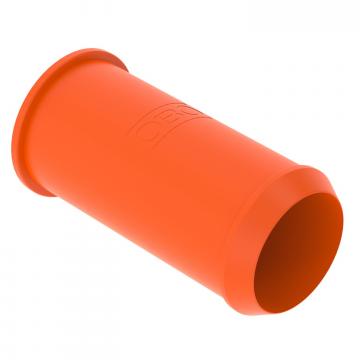

Povezovalni podporniki za doze za votlo steno	ZH 11V	2003846	Kos	10 Kos

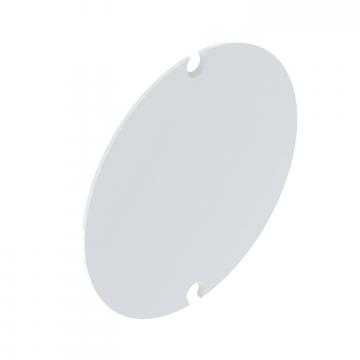

Notranji pokrov priključne doze za naprave za votlo steno	ZH 60-ID	2003848	Kos	25 Kos
