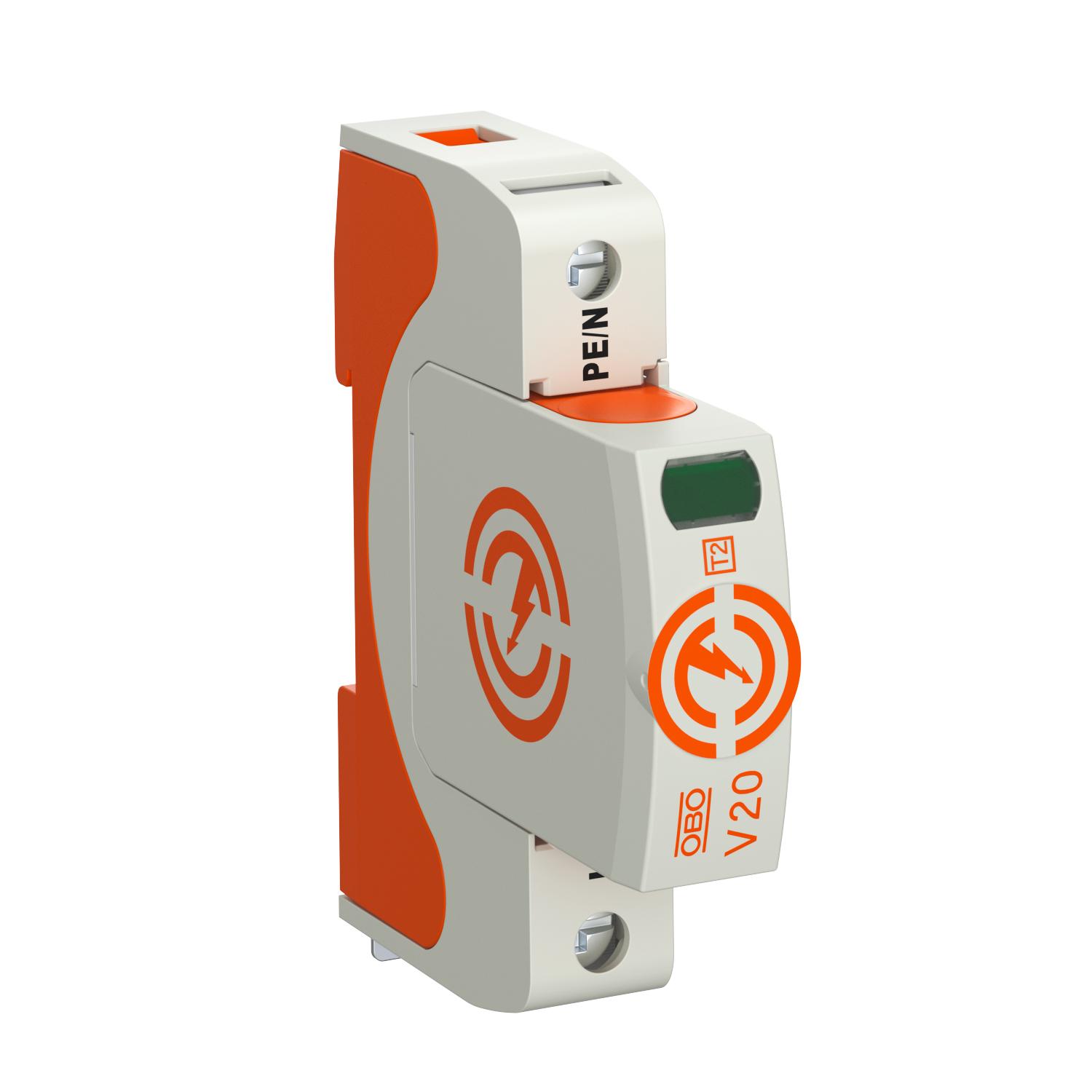

Prenapetostni odvodnik V20, 1-polni 280 V 1 | 280 | IP20

Prenapetostni odvodnik V20, 1-polni 280 V

Št. art. 5095161 | EAN 4012196159802

Št. art. / Tip

Izvedba polov

Najvišja trajna napetost AC	280

Vrsta zaščite	IP20

Opis izdelka

Opis izdelka

Prenapetostni odvodnik tipa 2

• za izenačitev potenciala zaščite pred udarom strele po VDE 0100-443 (IEC 60364-4-44)
• zmogljivost odvajanja do 40 kA (8/20) na pol
• modularni vtični odvodnik z ločilno pripravo in optičnim prikazom funkcije
• mehanizem za zaklepanje z zaščito pred vibracijami in napačnim spajanjem vložkov različnih
napetosti
• plastika po UL 94 V-0
• različice FS imajo daljinsko signalizacijo z brezpotencialnim preklopnim kontaktom

Uporaba: izenačitev potenciala v glavnih in dodatnih razdelilnih dozah.

Tehnični podatki

Tehnični podatki

Daljinska signalizacija	ne
Dimenzija	280V
Dovoljenja	VDE
Integrirana predvarovalka	ne
Izpihano	ne
Izvedba polov	1
Kratkostična odpornost pri maks. omrežni zaščiti pred previsokim tokom	50 kA eff
Maks. delovna temperatura	80 °C
Maks. omrežna zaščita pred previsokim tokom	160 A gL/gG
Maks. presek fleksibilnega voda (finožilni)	2 AWG
Maks. presek fleksibilnega voda (finožilni)	35 mm²
Maks. presek togega voda (eno-/večžilni)	35 mm²
Maks. presek togega voda (eno-/večžilni)	2 AWG
Maksimalna pred-varovalka	160 A
Maksimalni odvodni udarni tok (8/20 μs)	40 kA
Maksimalni odvodni udarni tok (8/20 μs) [L-N]	40 kA
Material ohišja	PA UL 94 V-0
Min. delovna temperatura	-40 °C
Min. presek fleksibilnega voda (finožilni)	16 AWG
Min. presek fleksibilnega voda (finožilni)	1,5 mm²
Min. presek togega voda (eno-/večžilni)	1,5 mm²
Min. presek togega voda (eno-/večžilni)	16 AWG
Minimalna razdalja	1,5 mm
Način montaže	U-profil 35 mm
Najvišja trajna napetost (L–N)	280 V
Najvišja trajna napetost AC	280

Napetost TOV [L-N] – odporni način – 5 s	335 V
Napetost TOV [L-N] – varni način – 120 min	440 V
Navor	4 Nm
Nazivna napetost AC (50/60 Hz)	230 V
Nazivni odvodni udarni tok (8/20 µs)	20 kA
Nazivni odvodni udarni tok (8/20 µs) (L-N)	20 kA
Oblika omrežja	drugo
Oblika omrežja TN	da
Oblika omrežja TN-C	da
Oblika omrežja TN-C-S	da
Oblika omrežja TN-S	da
Oblika omrežja TT	da
Odporen proti kratkemu stiku	da
Odvodni udarni tok (8/20 µs) [skupaj]	40 kA
Preostala napetost [L-N] @ 1 kA	0,8 kV
Preostala napetost [L-N] @ 5 kA	1 kV
Raven zaščite [L-N]	≤1,3
Razred testiranja tip 2	da
Signalizacija na aparatu	optični
SPD po EN 61643-11	Tip 2
SPD po IEC 61643-1	class II
SPD po UL 1449	Tip 4
Število polov	1
Vklopni čas	<25 ns
Vrsta voda za prenapetostne odvodnike	Energijski kabel AC
Vrsta zaščite	IP20
