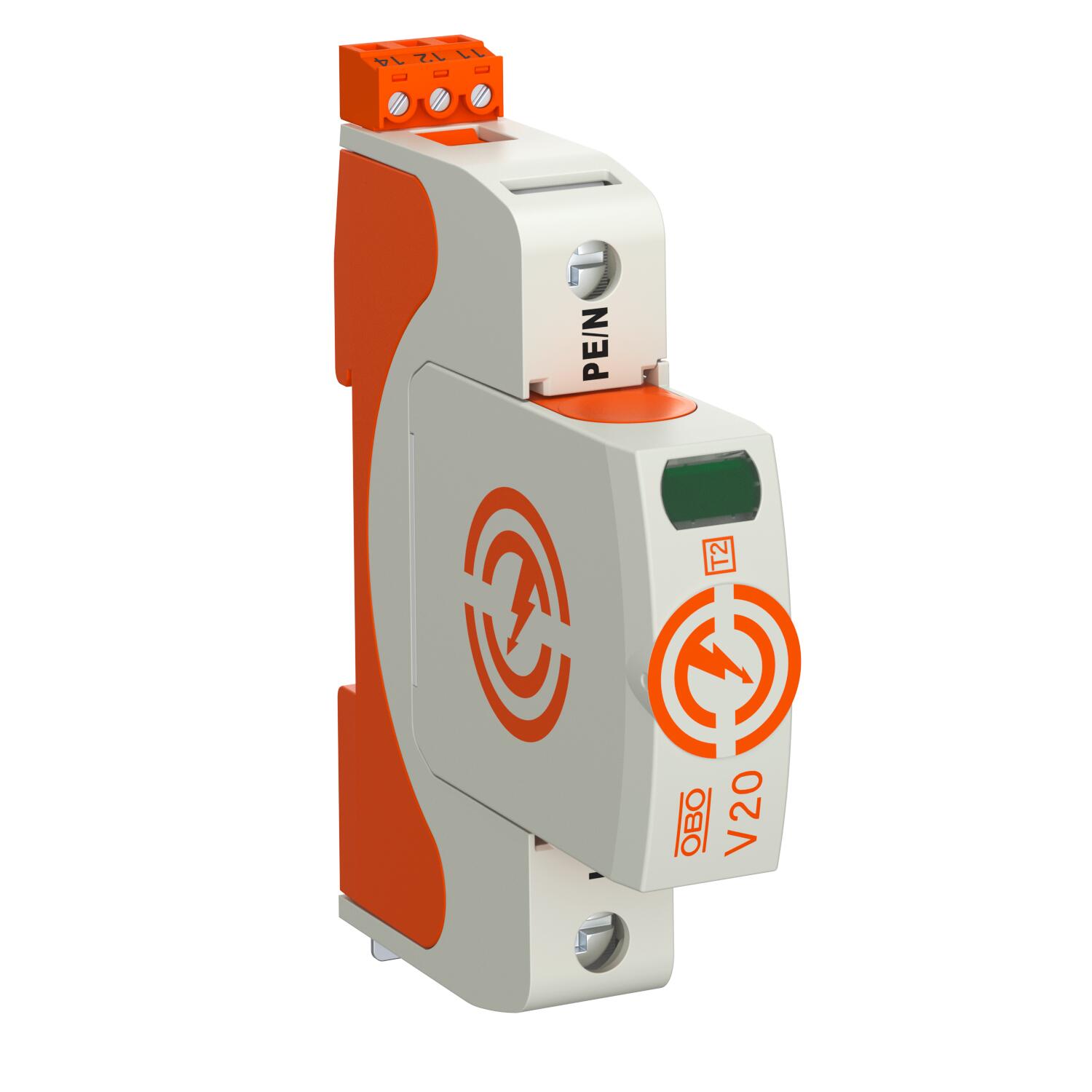

Prenapetostni odvodnik V20, 1-polni s FS 280 V

Št. art. 5095281 | EAN 4012196162000

280 V
IP20
Opis izdelka
Opis izdelka
Prenapetostni odvodnik tipa 2

• za izenačitev potenciala zaščite pred udarom strele po VDE 0100-443 (IEC 60364-4-44)
• zmogljivost odvajanja do 40 kA (8/20) na pol

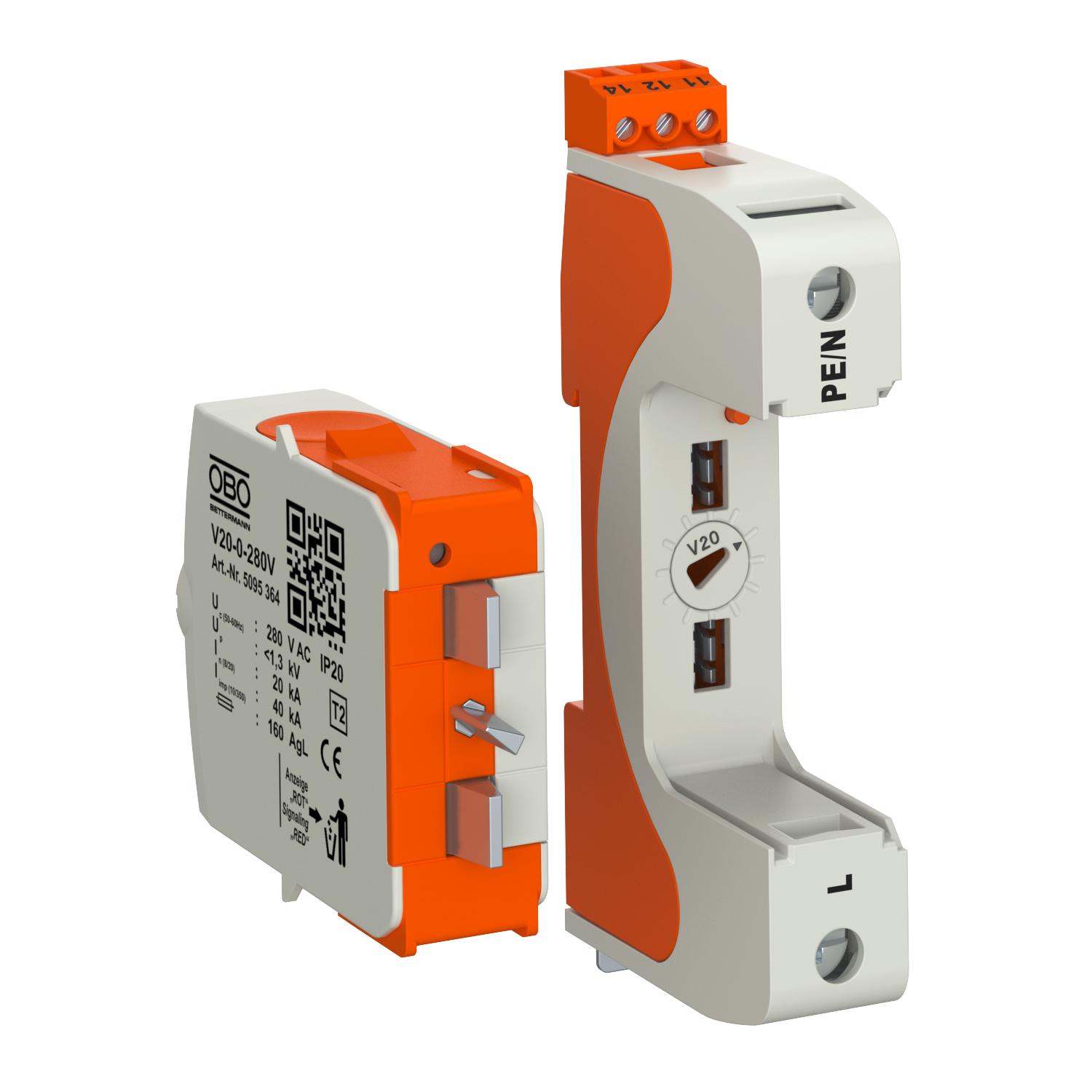

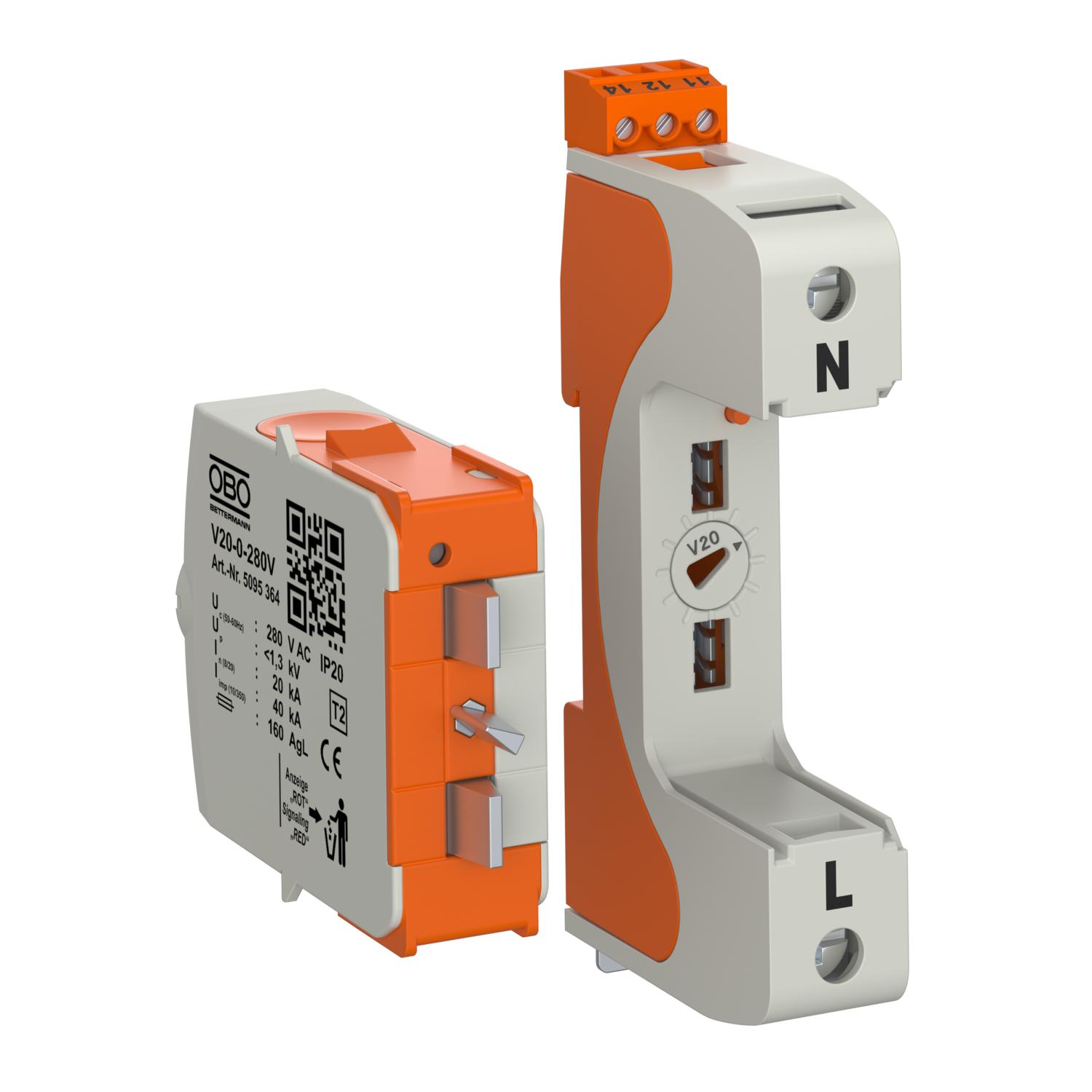

• modularni vtični odvodnik z ločilno pripravo in optičnim prikazom funkcije
• mehanizem za zaklepanje z zaščito pred vibracijami in napačnim spajanjem vložkov različnih
napetosti
• plastika po UL 94 V-0

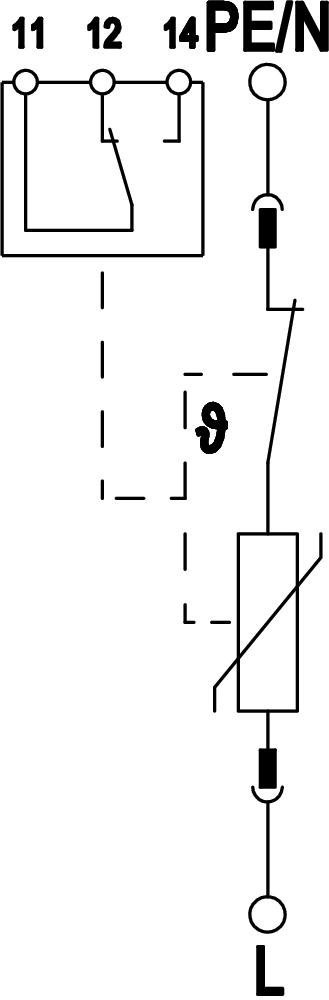

• različice FS imajo daljinsko signalizacijo z brezpotencialnim preklopnim kontaktom

Uporaba: izenačitev potenciala v glavnih in dodatnih razdelilnih dozah.
  • Underwriters Laboratories Inc., USA + CSA, Kanada
  • Österreichischer Verband für Elektrotechnik, Austria
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Germany
  • KEMA-KEUR, Netherlands
  • 5-year warranty
  • Communautés Européennes, EC declaration of conformity according to EC directives
  • EurAsian Conformity
  • Regulatory Compliance Mark – Declaration of Conformity for Australia/New Zealand
  • Protection device to DIN EN 61643-11 or IEC 61643-11
  • Transition from LPZ 1 to LPZ 2
  • Installation electrotechnical expertise
  • Remote signalling
Tehnični podatki

Tehnični podatki

Daljinska signalizacija da
Dimenzija 280V
Dovoljenja VDE
Integrirana predvarovalka ne
Izpihano ne
Izvedba polov 1
Kontakti FM Preklopni kontakt
Kratkostična odpornost pri maks. omrežni zaščiti pred previsokim tokom 50 kA eff
Maks. delovna temperatura 80 °C
Maks. omrežna zaščita pred previsokim tokom 160 A gL/gG
Maks. presek fleksibilnega voda (finožilni) 35 mm²
Maks. presek fleksibilnega voda (finožilni) 2 AWG
Maks. presek togega voda (eno-/večžilni) 35 mm²
Maks. presek togega voda (eno-/večžilni) 2 AWG
Maks. priključni presek sponk FM 16 AWG
Maks. priključni presek sponk FM 1,5 mm²
Maksimalna pred-varovalka 160 A
Maksimalni odvodni udarni tok (8/20 μs) 40 kA
Maksimalni odvodni udarni tok (8/20 μs) [L-N] 40 kA
Material ohišja PA UL 94 V-0
Min. delovna temperatura -40 °C
Min. presek fleksibilnega voda (finožilni) 16 AWG
Min. presek fleksibilnega voda (finožilni) 1,5 mm²
Min. presek togega voda (eno-/večžilni) 16 AWG
Min. presek togega voda (eno-/večžilni) 1,5 mm²
Min. priključni presek sponk FM 0,5 mm²
Min. priključni presek sponk FM 21 AWG
Minimalna razdalja 1,5 mm
Način montaže U-profil 35 mm
Najvišja trajna napetost (L–N) 280 V
Najvišja trajna napetost (N–PE) 255 V
Najvišja trajna napetost AC 280 V
Napetost TOV [L-N] – odporni način – 5 s 335 V
Napetost TOV [L-N] – varni način – 120 min 440 V
Navor 4 Nm
Nazivna napetost AC (50/60 Hz) 230 V
Nazivni odvodni udarni tok (8/20 µs) 20 kA
Nazivni odvodni udarni tok (8/20 µs) (L-N) 20 kA
Oblika omrežja drugo
Oblika omrežja TN da
Oblika omrežja TN-C da
Oblika omrežja TN-C-S da
Oblika omrežja TN-S da
Oblika omrežja TT da
Odporen proti kratkemu stiku da
Odvodni udarni tok (8/20 µs) [skupaj] 40 kA
Preostala napetost [L-N] @ 1 kA 0,8 kV
Preostala napetost [L-N] @ 5 kA 1 kV
Raven zaščite [L-N] ≤1,3
Razred testiranja tip 2 da
Signalizacija na aparatu optični
SPD po EN 61643-11 Tip 2
SPD po IEC 61643-1 class II
SPD po UL 1449 Tip 4
Število polov 1
Stikalna moč AC 230 V; 0,5 A
Stikalna moč DC 230 V; 0,1 A / 75 V; 0,5 A
Vklopni čas <25 ns
Vrsta voda za prenapetostne odvodnike Energijski kabel AC
Vrsta zaščite IP20
Vsi tipi

Vsi tipi

Tip Izvedba polov Najvišja trajna napetost AC Vrsta zaščite Št. art. Količina Min. prodajna enota
V20-1+FS-280 1 280 V IP20 5095281
1 Kos
V20-3+FS-280 3 280 V IP20 5095283
1 Kos
V20-4+FS-280 4 280 V IP20 5095284
1 Kos
