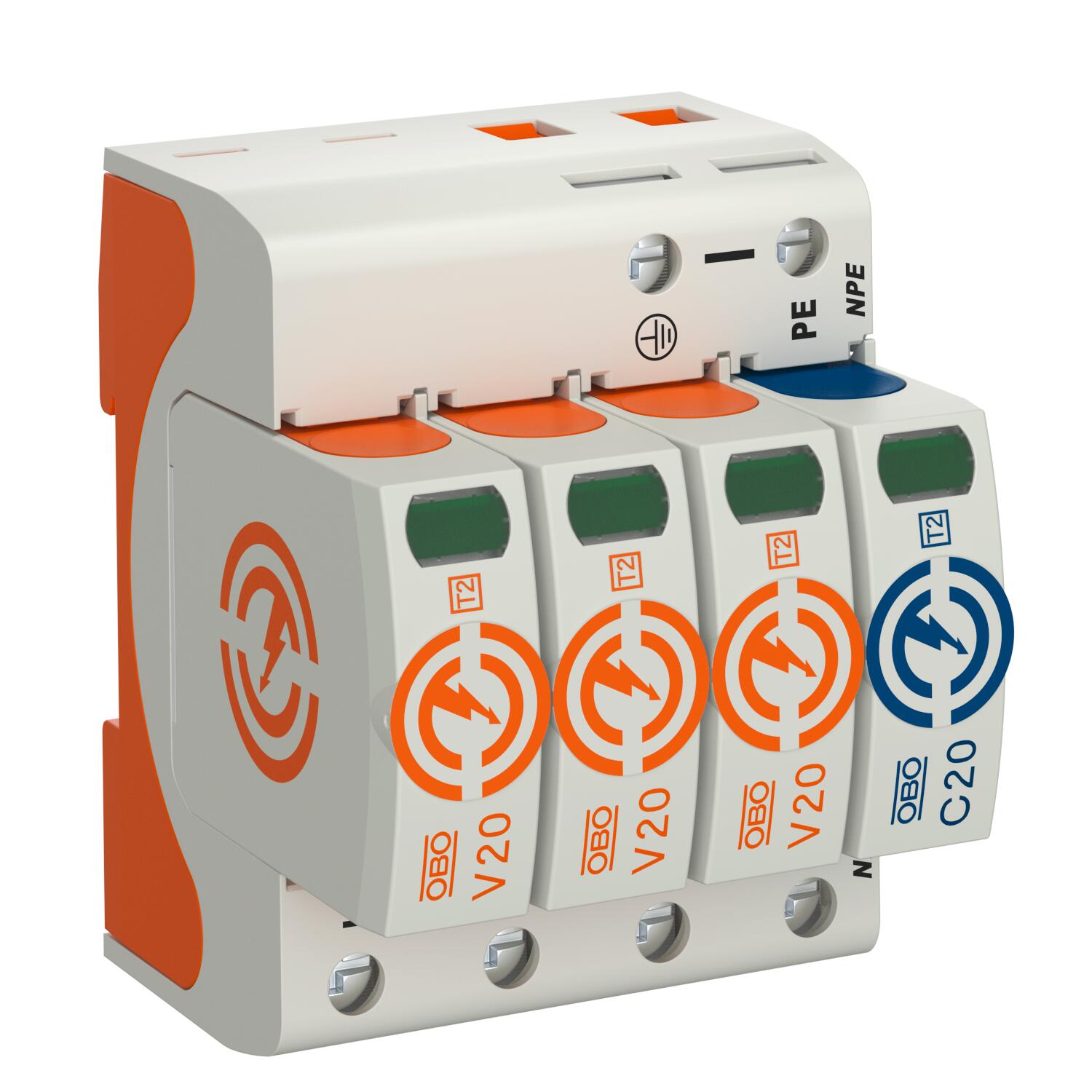

Prenapetostni odvodnik V20, 3-polni+NPE 385 V
Št. art. 5095273 | EAN 4012196161829
- Opis izdelka
-
Opis izdelkaPrenapetostni odvodnik tipa 2
• za izenačitev potenciala zaščite pred udarom strele po VDE 0100-443 (IEC 60364-4-44)
• zmogljivost odvajanja do 40 kA (8/20) na pol
• modularni vtični odvodnik z ločilno pripravo in optičnim prikazom funkcije
• mehanizem za zaklepanje z zaščito pred vibracijami in napačnim spajanjem vložkov različnih
napetosti
• plastika po UL 94 V-0
• različice FS imajo daljinsko signalizacijo z brezpotencialnim preklopnim kontaktom
Uporaba: izenačitev potenciala v glavnih in dodatnih razdelilnih dozah.
-
- Tehnični podatki
-
Tehnični podatki
Daljinska signalizacija ne Dimenzija 385V Dovoljenja VDE Integrirana predvarovalka ne Izpihano ne Izvedba polov 3+N/PE Kratkostična odpornost pri maks. omrežni zaščiti pred previsokim tokom 50 kA eff Maks. delovna temperatura 80 °C Maks. omrežna zaščita pred previsokim tokom 160 A gL/gG Maks. presek fleksibilnega voda (finožilni) 35 mm² Maks. presek fleksibilnega voda (finožilni) 2 AWG Maks. presek togega voda (eno-/večžilni) 2 AWG Maks. presek togega voda (eno-/večžilni) 35 mm² Maksimalna pred-varovalka 160 A Maksimalni odvodni udarni tok (8/20 μs) 40 kA Maksimalni odvodni udarni tok (8/20 μs) [L-N] 40 kA Maksimalni odvodni udarni tok (8/20 μs) [N-PE] 60 kA Material ohišja PA UL 94 V-0 Min. delovna temperatura -40 °C Min. presek fleksibilnega voda (finožilni) 1,5 mm² Min. presek fleksibilnega voda (finožilni) 16 AWG Min. presek togega voda (eno-/večžilni) 16 AWG Min. presek togega voda (eno-/večžilni) 1,5 mm² Minimalna razdalja 1,5 mm Način montaže U-profil 35 mm Najvišja trajna napetost (L–N) 385 V Najvišja trajna napetost (N–PE) 255 V Najvišja trajna napetost AC 385 V Napetost TOV [L-N] – odporni način – 5 s 510 V Napetost TOV [L-N] – varni način – 120 min 670 V Napetost TOV [N-PE] – odporni način – 200 ms 1200 V Navor 4 Nm Nazivna napetost AC (50/60 Hz) 350 V Nazivni odvodni udarni tok (8/20 µs) 20 kA Nazivni odvodni udarni tok (8/20 µs) (L-N) 20 kA Nazivni odvodni udarni tok (8/20 µs) (N-PE) 40 kA Oblika omrežja drugo Oblika omrežja TN da Oblika omrežja TN-C-S da Oblika omrežja TN-S da Oblika omrežja TT da Odporen proti kratkemu stiku da Odvodni udarni tok (8/20 µs) [skupaj] 60 kA Preostala napetost [L-N] @ 1 kA 1,2 kV Preostala napetost [L-N] @ 5 kA 1,4 kV Raven zaščite [L-N] ≤1,7 Razred testiranja tip 2 da Signalizacija na aparatu optični Skupna raven zaščite [L-PE] 1,9 kV SPD po EN 61643-11 Tip 2 SPD po IEC 61643-1 class II SPD po UL 1449 Tip 4 Število polov 3 Vklopni čas <25 ns Vrsta voda za prenapetostne odvodnike Energijski kabel AC Vrsta zaščite IP20 Zmogljivost odvajanja sledilnega toka (ef) [N-PE] 0,1 kA - Vsi tipi
