- Opis izdelka
-
Opis izdelka

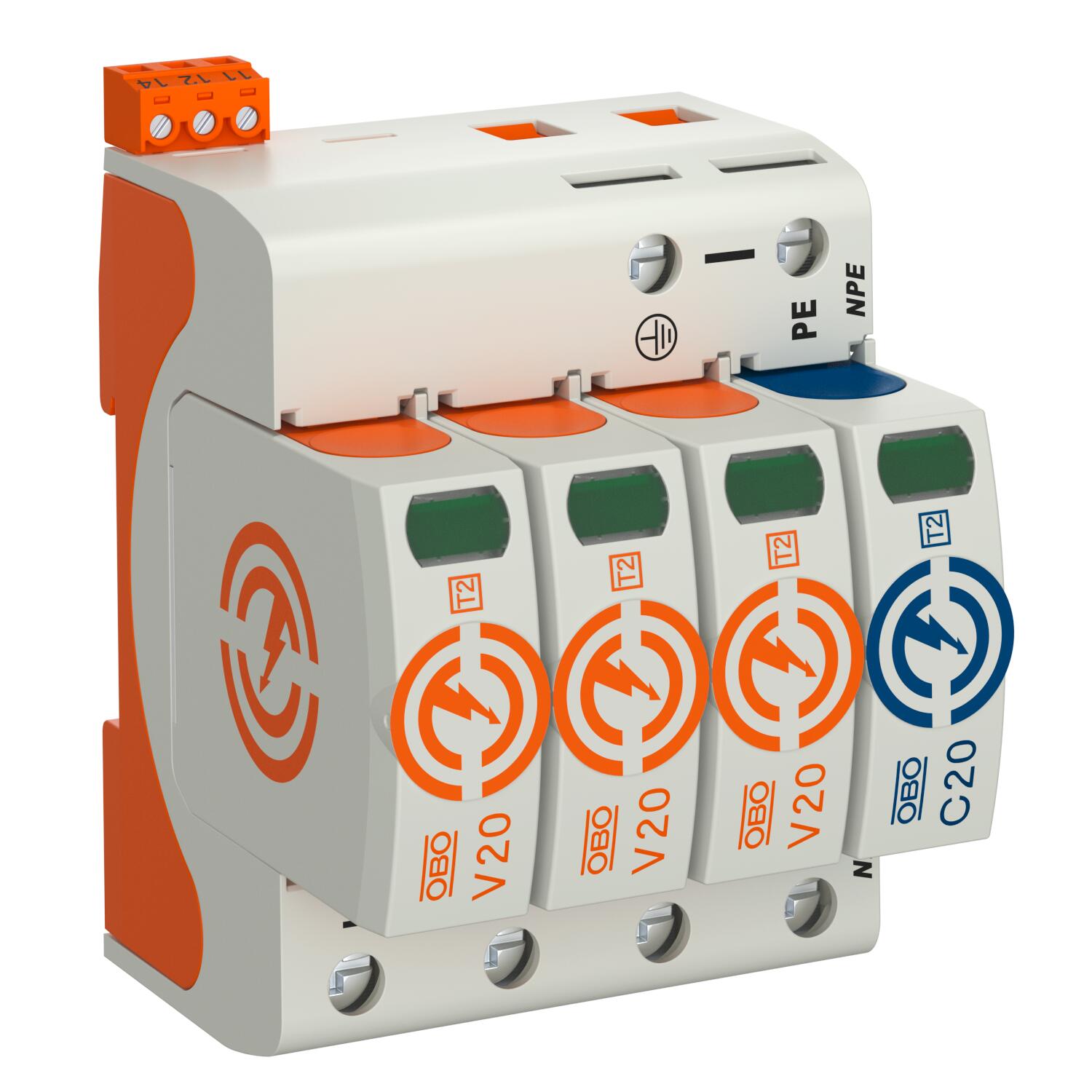

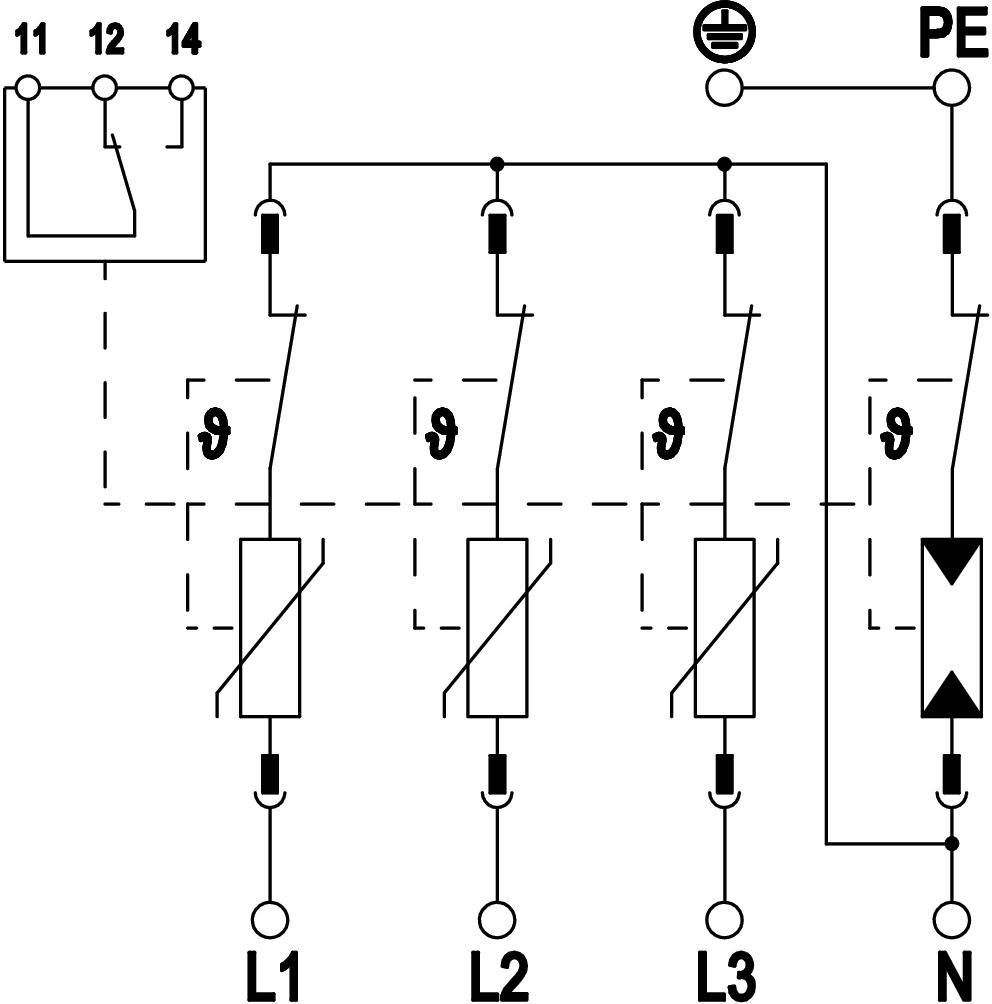

Prenapetostni odvodnik tipa 2
• za izenačitev potenciala zaščite pred udarom strele po VDE 0100-443 (IEC 60364-4-44)
• zmogljivost odvajanja do 40 kA (8/20) na pol
• modularni vtični odvodnik z ločilno pripravo in optičnim prikazom funkcije
• mehanizem za zaklepanje z zaščito pred vibracijami in napačnim spajanjem vložkov različnih
napetosti
• plastika po UL 94 V-0
• različice FS imajo daljinsko signalizacijo z brezpotencialnim preklopnim kontaktom
Uporaba: izenačitev potenciala v glavnih in dodatnih razdelilnih dozah.
- Tehnični podatki
-

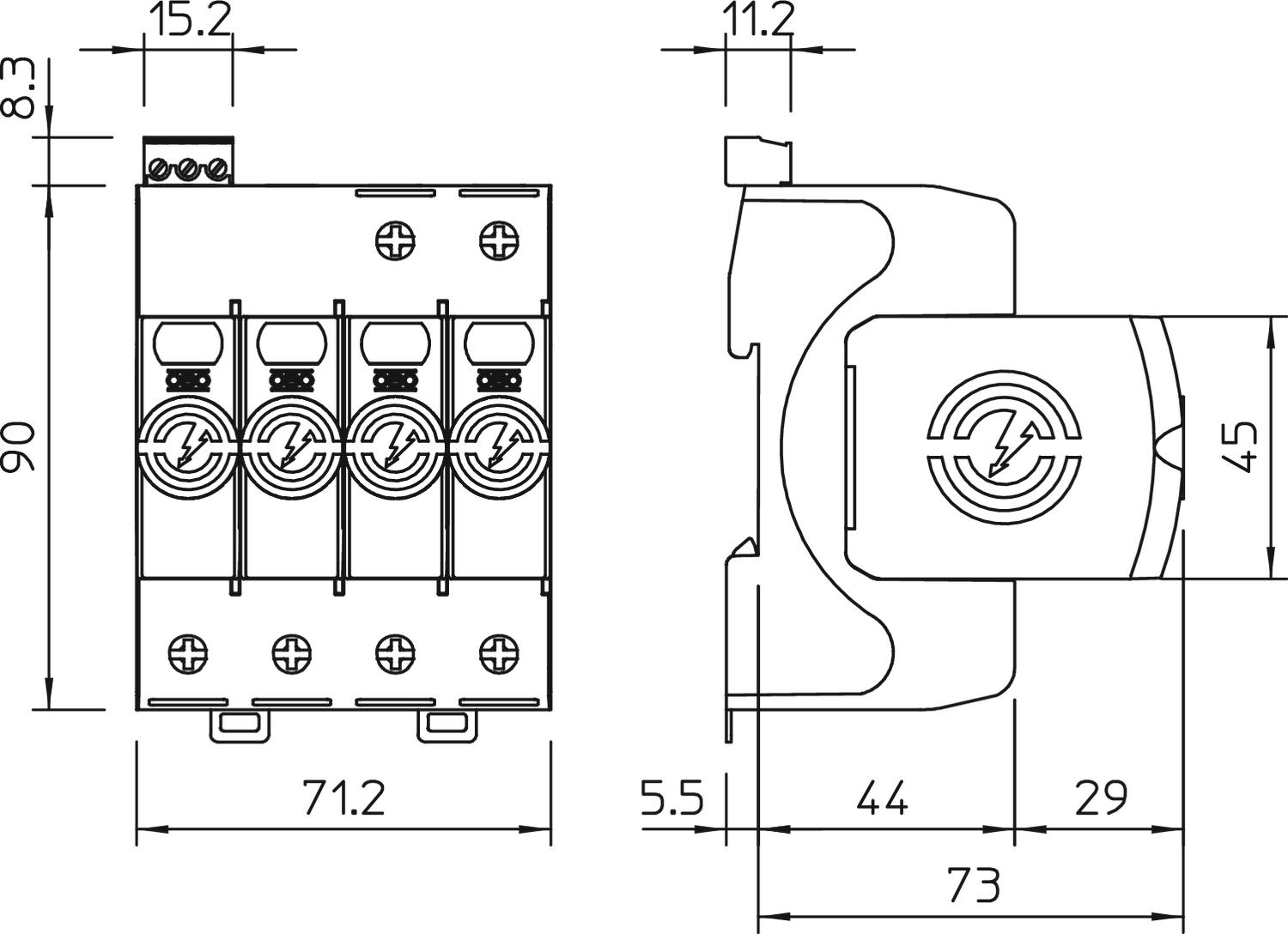

Tehnični podatki
Daljinska signalizacija da Dimenzija 280V Dovoljenja VDE Integrirana predvarovalka ne Izpihano ne Izvedba polov 3+N/PE Kontakti FM Preklopni kontakt Kratkostična odpornost pri maks. omrežni zaščiti pred previsokim tokom 50 kA eff Maks. delovna temperatura 80 °C Maks. omrežna zaščita pred previsokim tokom 160 A gL/gG Maks. presek fleksibilnega voda (finožilni) 35 mm² Maks. presek fleksibilnega voda (finožilni) 2 AWG Maks. presek togega voda (eno-/večžilni) 2 AWG Maks. presek togega voda (eno-/večžilni) 35 mm² Maks. priključni presek sponk FM 16 AWG Maks. priključni presek sponk FM 1,5 mm² Maksimalna pred-varovalka 160 A Maksimalni odvodni udarni tok (8/20 μs) 40 kA Maksimalni odvodni udarni tok (8/20 μs) [L-N] 40 kA Maksimalni odvodni udarni tok (8/20 μs) [N-PE] 60 kA Material ohišja PA UL 94 V-0 Min. delovna temperatura -40 °C Min. presek fleksibilnega voda (finožilni) 16 AWG Min. presek fleksibilnega voda (finožilni) 1,5 mm² Min. presek togega voda (eno-/večžilni) 16 AWG Min. presek togega voda (eno-/večžilni) 1,5 mm² Min. priključni presek sponk FM 0,5 mm² Min. priključni presek sponk FM 21 AWG Minimalna razdalja 1,5 mm Način montaže U-profil 35 mm Najvišja trajna napetost (L–N) 280 V Najvišja trajna napetost (N–PE) 255 V Najvišja trajna napetost AC 280 Napetost TOV [L-N] – odporni način – 5 s 335 V Napetost TOV [L-N] – varni način – 120 min 440 V Napetost TOV [N-PE] – odporni način – 200 ms 1200 V Navor 4 Nm Nazivna napetost AC (50/60 Hz) 230 V Nazivni odvodni udarni tok (8/20 µs) 20 kA Nazivni odvodni udarni tok (8/20 µs) (L-N) 20 kA Nazivni odvodni udarni tok (8/20 µs) (N-PE) 40 kA Oblika omrežja drugo Oblika omrežja TN da Oblika omrežja TN-C-S da Oblika omrežja TN-S da Oblika omrežja TT da Odporen proti kratkemu stiku da Odvodni udarni tok (8/20 µs) [skupaj] 60 kA Preostala napetost [L-N] @ 1 kA 0,8 kV Preostala napetost [L-N] @ 5 kA 1 kV Raven zaščite [L-N] ≤1,3 Razred testiranja tip 2 da Signalizacija na aparatu optični Skupna raven zaščite [L-PE] 1,5 kV SPD po EN 61643-11 Tip 2 SPD po IEC 61643-1 class II SPD po UL 1449 Tip 4 Število polov 4 Stikalna moč AC 230 V; 0,5 A Stikalna moč DC 230 V; 0,1 A / 75 V; 0,5 A Vklopni čas <25 ns Vrsta voda za prenapetostne odvodnike Energijski kabel AC Vrsta zaščite IP20 Zmogljivost odvajanja sledilnega toka (ef) [N-PE] 0,1 kA - Vsi tipi
- Prenosi
-
Podatkovni list V20-3+NPE+FS-280 / 5095333 , 0.35MB , pdfIzjava o skladnosti V20-3+NPE+FS-280 / 5095333 , 0.13MB , pdfREACH Izjava o skladnosti V20-3+NPE+FS-280 / 5095333 , 0.12MB , pdfRoHS Izjava o skladnosti V20-3+NPE+FS-280 / 5095333 , 0.13MB , pdfDovoljenje za opremljanje z znaki Dovoljenje za opremljanje z znaki VDE V20 , 0.12MB , pdfDovoljenje za opremljanje z znaki Certifikat UL za V20 in V50 , 0.26MB , pdfDovoljenje za opremljanje z znaki Certifikat ÖVE za serijo V20 , 0.43MB , PDFNavodila za montažo Інструкція з монтажу V20-...-280 , 0.07MB , pdf
