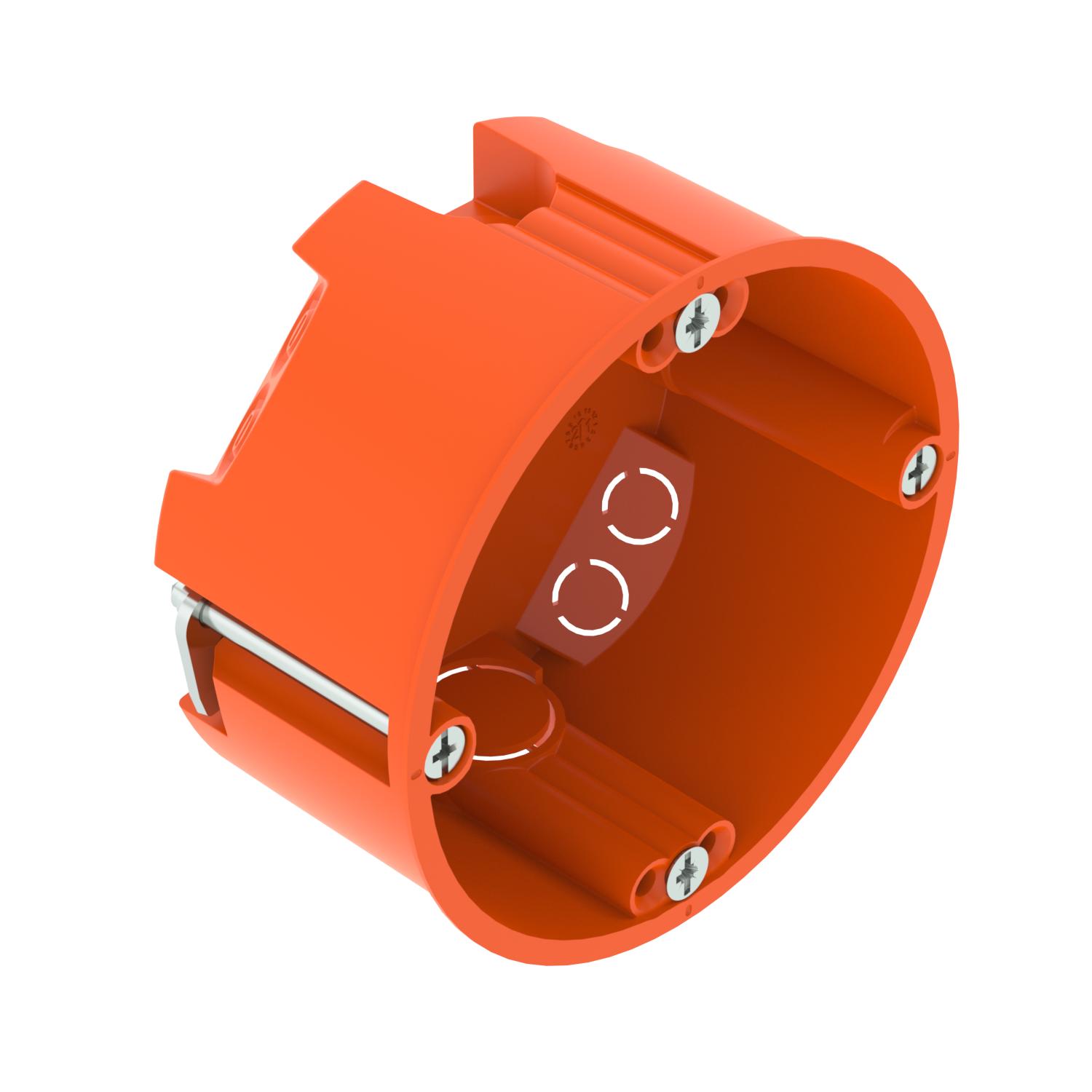

Priključna doza za votle stene HG35

Št. art. 2003800 | EAN 4012196687060

2003800 / HG 35
35 mm
68 mm
68 mm
6
Opis izdelka
Opis izdelka
Priključna doza za votle stene za uporabo v votlih stenah z vgradno globino najmanj 35 mm in debelino plošče od 5 do 28 mm.

• 2 x 3 vijačne kupole

• Vijaki za naprave, pritrdilne spojke

• 4 uvodnice za kable NYM 3 x 1,5 mm

• 2 uvodnici za kable NYM 3 x 2,5 mm² ali 5 x 1,5 mm²

• Povezovanje z dodatnimi dozami za naprave tipa HG 35 prek povezovalnih podpornikov tipa ZH 11-V

Dodatna oprema za dostavo: 10 x povezovalni podpornik tipa ZH 11-V
V skladu z IEC 60670-1, IEC 60670-22 in DIN 49073-1.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Germany
  • Halogen-free; without chlorine, fluorine and bromine
  • Flame resistant 850 °C
  • Communautés Européennes, EC declaration of conformity according to EC directives
  • Protection rating IP 30
  • Diameter 68 mm
  • Nominal cross-section 1.5–2.5 mm²
  • Nominal voltage 400 V
Tehnični podatki

Tehnični podatki

Barva oranžna
Brez halogenov da
Dimenzija Ø68mm, H35mm
Maks. nazivni presek 2,5 mm²
Material polipropilen
Merilna napetost 400 V
Min. nazivni presek 1,5 mm²
Nastavek Povezovalni podpornik
Oblika okroglo
Odtis CO₂ (GWP) od zibelke do vrat 0,082 kg CO₂e / 1 Kos
ognjeodporen po standardu VDE 0471/IEC 60695-2-11, kontrolna temperatura 850 °C
Pokrov brez
Premer 68 mm
Premer odprtine za rezkanje 68 mm
Primerno za debelino plošče maks. 28 mm
Primerno za debelino plošče min. 5 mm
Pritrditev naprav Vijaki
Pritrditev pokrova Vijaki
Število uvodnic 6
Število vstavkov 1
Udarna trdnost da
Uvodnice za napeljave 3 x 1,5 mm² 4
Uvodnice za napeljave 3 x 2,5 mm²/5 x 1,5 mm² 2
Višina 35 mm
Vrsta skoznjika v ohišju Odlomna odprtina
Vrsta uvodnice Prebojna odprtina za kable NYM in podatkovne kable
Vrsta zaščite IP30
Z vijaki da
Zrakotesen ne
Vsi tipi

Vsi tipi

Tip Višina Premer Premer odprtine za rezkanje Število uvodnic Št. art. Količina Min. prodajna enota
HG 35 35 mm 68 mm 68 mm 6 2003800
25 Kos
Pribor

Montažni pribor

Proizvodi Tip Št. art. Količina Min. prodajna enota
Izenačevalni obroč Izenačevalni obroč ZH 68-AR 2003840
10 Kos
Ometni izenačevalni obroček 10 Ometni izenačevalni obroček 10 ZH 10-AR 2003842
25 Kos
Ometni izenačevalni obroček 20 Ometni izenačevalni obroček 20 ZH 20-AR 2003844
25 Kos
Povezovalni podporniki za doze za votlo steno Povezovalni podporniki za doze za votlo steno ZH 11V 2003846
10 Kos
Notranji pokrov priključne doze za naprave za votlo steno Notranji pokrov priključne doze za naprave za votlo steno ZH 60-ID 2003848
25 Kos
