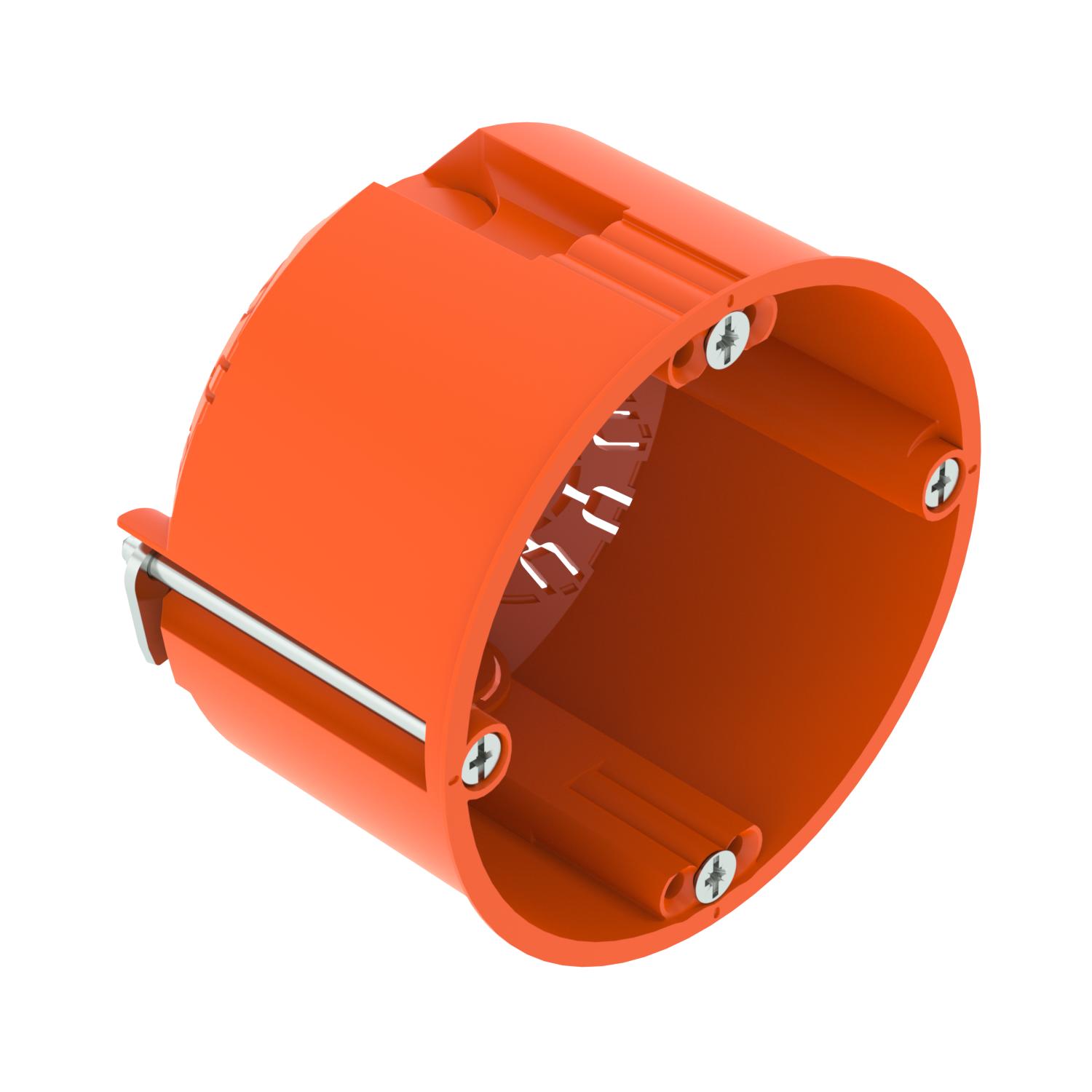

Priključna doza za votle stene HG47

Št. art. 2003802 | EAN 4012196687077

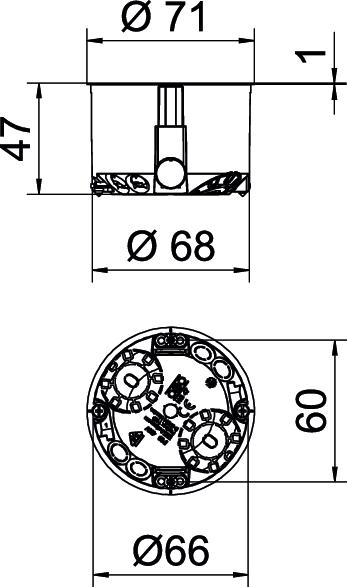

2003802 / HG 47
47 mm
68 mm
68 mm
20/25 mm
6
Opis izdelka
Opis izdelka
Priključna doza za votle stene za uporabo v votlih stenah z vgradno globino najmanj 47 mm in debelino plošče od 5 do 40 mm.

• 2 x 3 vijačne kupole

• Vijaki za naprave, pritrdilne spojke

• 2 kombinirani cevni uvodnici s Ø 20 in 25 mm

• 2 uvodnici za kable NYM 3 x 1,5 mm

• 2 uvodnici za kable NYM 3 x 2,5 mm² ali 5 x 1,5 mm²

• Povezovanje z dodatnimi dozami za naprave prek povezovalnih podpornikov tipa ZH 11-V

Dodatna oprema za dostavo: 10 x povezovalni podpornik tipa ZH 11-V
V skladu z IEC 60670-1, IEC 60670-22 in DIN 49073-1.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Germany
  • Halogen-free; without chlorine, fluorine and bromine
  • Flame resistant 850 °C
  • Communautés Européennes, EC declaration of conformity according to EC directives
  • Protection rating IP 30
  • Diameter 68 mm
  • Nominal cross-section 1.5–2.5 mm²
  • Nominal voltage 400 V
Tehnični podatki

Tehnični podatki

Barva oranžna
Brez halogenov da
Dimenzija Ø68mm, H47mm
Kombinirane uvodnice Ø 20/25 mm 2
Maks. nazivni presek 2,5 mm²
Material polipropilen
Merilna napetost 400 V
Min. nazivni presek 1,5 mm²
Nastavek Povezovalni podpornik
Oblika okroglo
Odtis CO₂ (GWP) od zibelke do vrat 0,092 kg CO₂e / 1 Kos
ognjeodporen po standardu VDE 0471/IEC 60695-2-11, kontrolna temperatura 850 °C
Pokrov brez
Premer 68 mm
Premer odprtine za rezkanje 68 mm
Primerno za debelino plošče maks. 40 mm
Primerno za debelino plošče min. 5 mm
Pritrditev naprav Vijaki
Pritrditev pokrova Vijaki
Število uvodnic 6
Število vstavkov 1
Udarna trdnost da
Uvodnice za napeljave 3 x 1,5 mm² 2
Uvodnice za napeljave 3 x 2,5 mm²/5 x 1,5 mm² 2
Uvodnice za napeljave za majhne napetosti 2
Višina 47 mm
Vrsta skoznjika v ohišju Odlomna odprtina
Vrsta uvodnice Kabli NYM, podatkovni kabli in valovite cevi
Vrsta zaščite IP30
Z vijaki da
Za premer cevi 20/25 mm
Zrakotesen ne
Vsi tipi

Vsi tipi

Tip Višina Premer Premer odprtine za rezkanje Za premer cevi Število uvodnic Št. art. Količina Min. prodajna enota
HG 47 47 mm 68 mm 68 mm 20/25 mm 6 2003802
25 Kos
Pribor

Montažni pribor

Proizvodi Tip Št. art. Količina Min. prodajna enota
Izenačevalni obroč Izenačevalni obroč ZH 68-AR 2003840
10 Kos
Ometni izenačevalni obroček 10 Ometni izenačevalni obroček 10 ZH 10-AR 2003842
25 Kos
Ometni izenačevalni obroček 20 Ometni izenačevalni obroček 20 ZH 20-AR 2003844
25 Kos
Povezovalni podporniki za doze za votlo steno Povezovalni podporniki za doze za votlo steno ZH 11V 2003846
10 Kos
Notranji pokrov priključne doze za naprave za votlo steno Notranji pokrov priključne doze za naprave za votlo steno ZH 60-ID 2003848
25 Kos
Prenosi

Prenesi

Prenesi

EU-Izjava o skladnosti HG 47 / 2003802 , 0.16MB , pdf
Prenesi

HG 47 / 2003802
Prenesi
