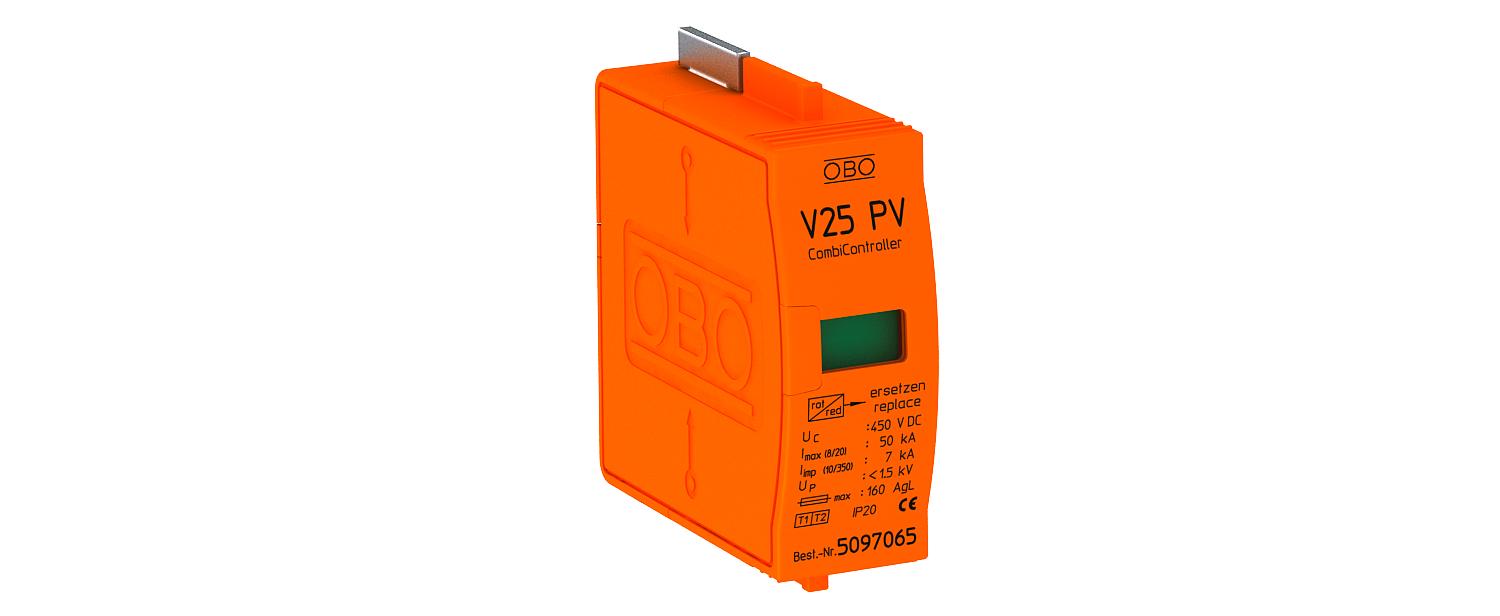

PV CombiController V25, plug-in arrester, type 1+2

Št. art. 5097065 | EAN 4012195708896

5097065 / V25-B+C 0-450PV
1
385 V
IP20
Opis izdelka
Opis izdelka
Pokrov za CombiController – tip 1+2 kombinirani odvodnik za fotovoltaične sisteme

• za izenačitev potenciala prenapetostne zaščite po standardu VDE 0100-443 (IEC 60364-4-44)
• zmogljivost odvajanja do 7 kA (10/350) in 50 kA (8/20) na pol
• nizka raven zaščite DC: < 1,5 kV na pol (Y-vezava: 3,0 KV in Uoc maks. = 900V DC)
• odvodnik, natičen, s termično-dinamično ločilno pripravo in optičnim prikazom delovanja
• zaprt cink-oksidov varistorski odvodnik za uporabo v razdelilnih ohišjih
• visoka prevodnost toka pri dolgi življenjski dobi

Uporaba: fotovoltaični sistemi z zaščito pred udarom strele.
  • 5-year warranty
  • Communautés Européennes, EC declaration of conformity according to EC directives
  • Combination protection device made of type 1 and type 2
  • Transition from LPZ 0 to LPZ 2
  • Installation electrotechnical expertise
Tehnični podatki

Tehnični podatki

Daljinska signalizacija ne
Dimenzija 450V DC
Izpihano ne
Izvedba 1-polni, pokrov FN z Y-osnovo do 900 V DC
Izvedba polov 1
LPZ 0→2
Maks. delovna temperatura 80 °C
Maks. omrežna zaščita pred previsokim tokom 160
Maksimalna pred-varovalka 160 A
Maksimalni odvodni udarni tok (8/20 μs) 50 kA
Min. delovna temperatura -40 °C
Najvišja trajna napetost AC 385 V
Najvišja trajna napetost DC 450 V
Nazivni odvodni udarni tok (8/20 µs) 30 kA
Signalizacija na aparatu optični
SPD po EN 61643-11 Tip 1+2
SPD po IEC 61643-1 class I+II
Udarni tok strele (10/350 μs) 7 kA
Vklopni čas <25 ns
Vrsta zaščite IP20
Vsi tipi

Vsi tipi

Tip Izvedba polov Najvišja trajna napetost AC Vrsta zaščite Št. art. Količina Min. prodajna enota
V25-B+C 0-450PV 1 385 V IP20 5097065
1 Kos
