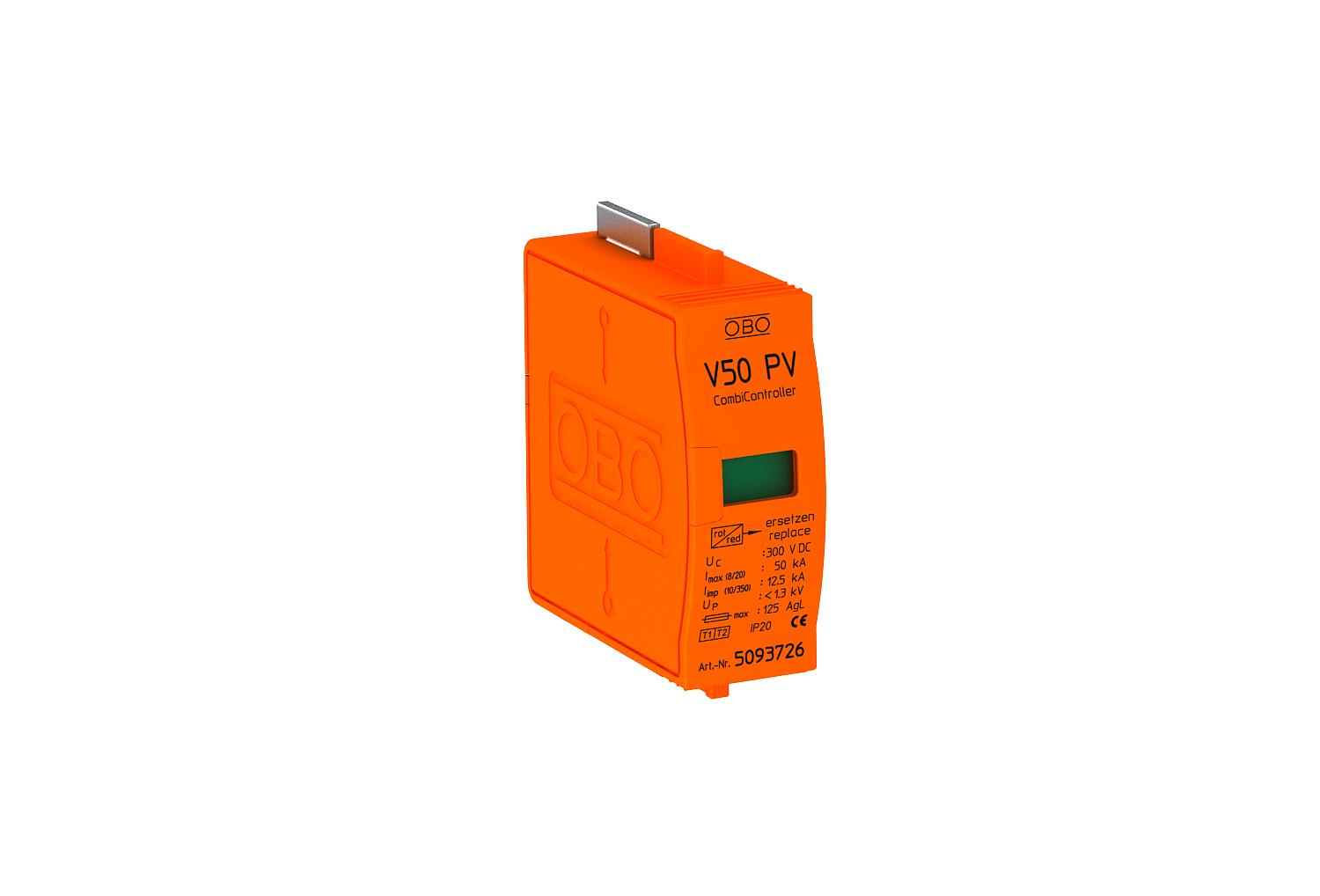

PV CombiController V50, plug-in arrester, type 1+2

Št. art. 5093726 | EAN 4012195708841

5093726 / V50-B+C 0-300PV
1
280 V
IP20
Opis izdelka
Opis izdelka
Pokrov za CombiController – tip 1+2 kombinirani odvodnik za fotovoltaične sisteme

• za izenačitev potenciala prenapetostne zaščite po standardu VDE 0100-443 (IEC 60364-4-44)
• zmogljivost odvajanja do 12,5 kA (10/350) in 50 kA (8/20) na pol
• nizka raven zaščite DC: < 1,3 kV na pol (Y-vezava: 2,6 KV in Uoc maks. = 600V DC)
• odvodnik, natičen, s termično-dinamično ločilno pripravo in optičnim prikazom delovanja
• zaprt cink-oksidov varistorski odvodnik za uporabo v razdelilnih ohišjih
• visoka prevodnost toka pri dolgi življenjski dobi

Uporaba: fotovoltaični sistemi z zaščito pred udarom strele.
Pokrov
  • 5-year warranty
  • Communautés Européennes, EC declaration of conformity according to EC directives
  • Combination protection device made of type 1 and type 2
  • Transition from LPZ 0 to LPZ 2
  • Installation electrotechnical expertise
Tehnični podatki

Tehnični podatki

Dimenzija 300V DC
Izvedba 1-polni, pokrov FN z Y-osnovo do 600 V DC
Izvedba polov 1
LPZ 0→2
Maks. delovna temperatura 80 °C
Maks. omrežna zaščita pred previsokim tokom 125
Maks. presek togega voda (eno-/večžilni) 35 mm²
Maksimalna pred-varovalka 125 A
Maksimalni odvodni udarni tok (8/20 μs) 50 kA
Min. delovna temperatura -40 °C
Min. presek togega voda (eno-/večžilni) 2,5 mm²
Najvišja trajna napetost AC 280 V
Najvišja trajna napetost DC 300 V
Nazivni odvodni udarni tok (8/20 µs) 30 kA
Nazivni odvodni udarni tok (8/20 µs) (L-N) 30 kA
Odvodni udarni tok (8/20 µs) [skupaj] 30 kA
Raven zaščite [L-N] ≤1,3
SPD po EN 61643-11 Tip 1+2
SPD po IEC 61643-1 class I+II
Struja munje (10/350) [skupno] 12,5 kA
Udarni tok strele (10/350 μs) 12,5 kA
Vklopni čas <25 ns
Vrsta zaščite IP20
Vsi tipi

Vsi tipi

Tip Izvedba polov Najvišja trajna napetost AC Vrsta zaščite Št. art. Količina Min. prodajna enota
V50-B+C 0-300PV 1 280 V IP20 5093726
1 Kos
