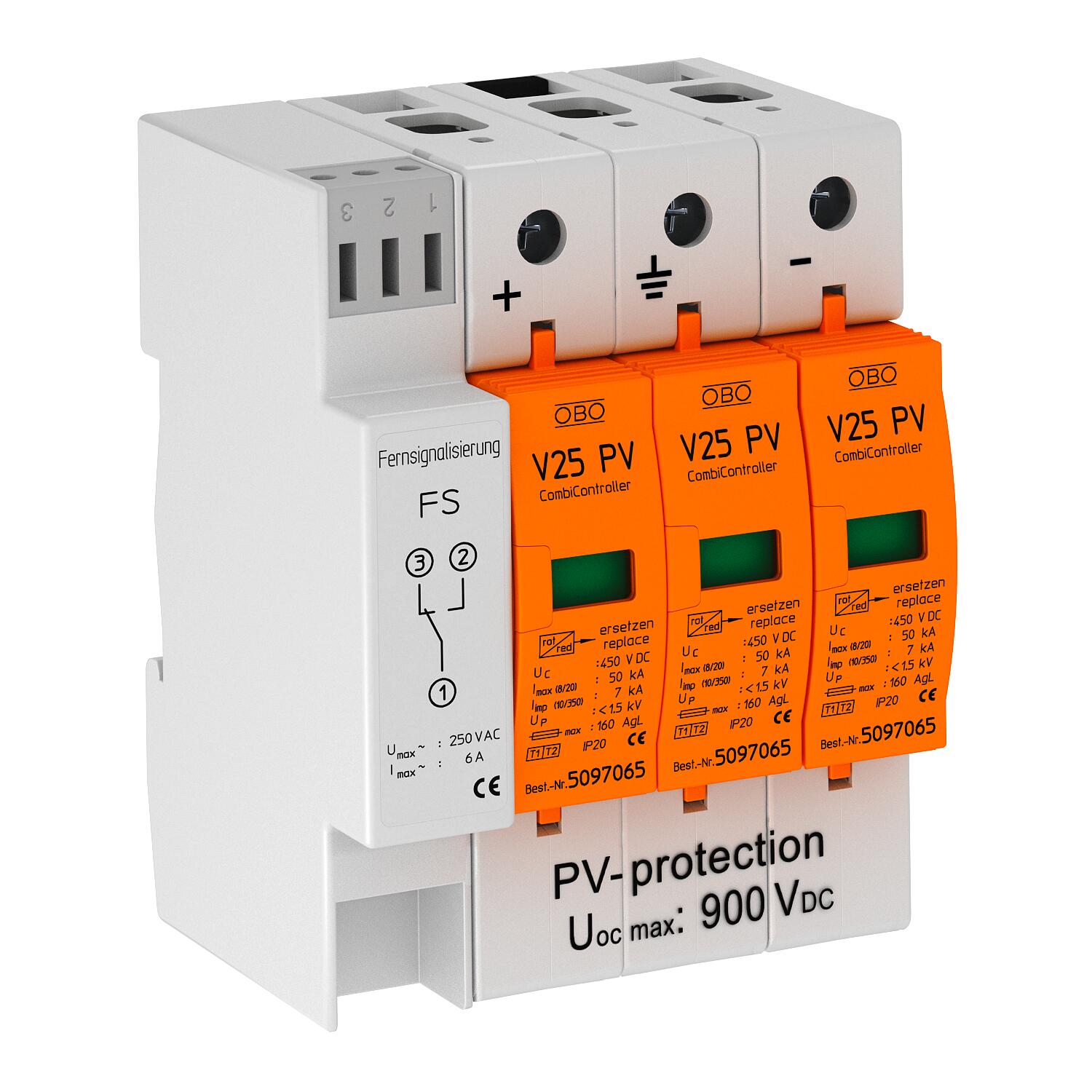

PV combination arrester V25, 900 V DC with remote signalling 3 | IP20

PV combination arrester V25, 900 V DC with remote signalling

Št. art. 5097448 | EAN 4012195709121

Št. art. / Tip

Izvedba polov	3

Vrsta zaščite	IP20

Opis izdelka

Opis izdelka

Kombinirani odvodnik V25 tipa 1+2 za fotovoltaične sisteme s FS-kontaktom kot brezpotencialni preklopnik

• komplet z vtičnimi varistorskimi odvodniki z ločilno pripravo

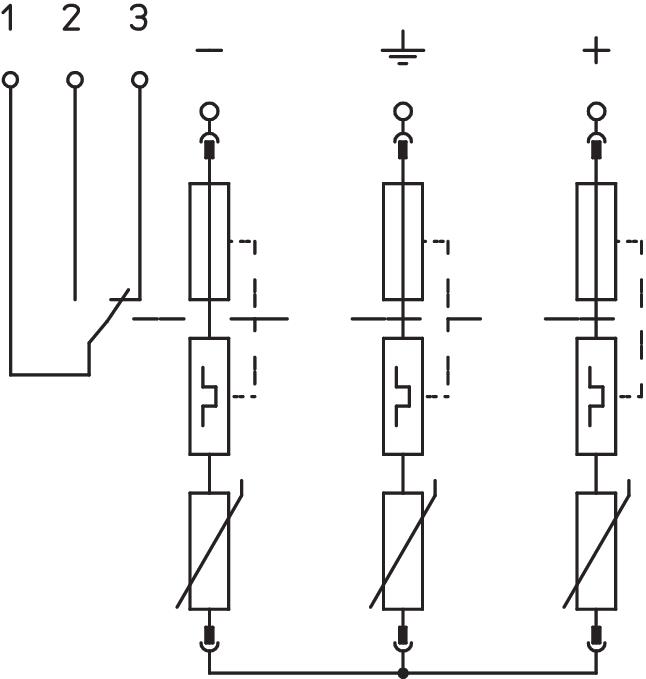

• proti napakam odporna Y-vezava po VDE 0100-712 (EN 50539-12)
• izenačitev potenciala prenapetostne zaščite skladno z VDE 0100-443 (IEC 60364-4-44)
• zmogljivost odvajanja do 7 kA (10/350) in 50 kA (8/20) na pol
• nizka raven zaščite DC: < 3,0 KV in Uoc maks. = 900 V DC
• z optičnim prikazom delovanja za uporabo v razdelilnih ohišjih

Uporaba: fotovoltaični sistemi z zaščito pred udarom strele.

Tehnični podatki

Tehnični podatki

Daljinska signalizacija	da
Dimenzija	900V DC
Izpihano	ne
Izvedba	3-polni za FN-sisteme s FS
Izvedba polov	3
Kontakti FM	Preklopni kontakt
LPZ	0→2
Maks. delovna temperatura	80 °C
Maks. omrežna zaščita pred previsokim tokom	160
Maks. presek togega voda (eno-/večžilni)	35 mm²
Maksimalna pred-varovalka	160 A
Maksimalni odvodni udarni tok (8/20 μs)	50 kA
Min. delovna temperatura	-40 °C
Min. presek togega voda (eno-/večžilni)	2,5 mm²
Način montaže	U-profil 35 mm
Najvišja trajna napetost DC	900 V
Nazivni odvodni udarni tok (8/20 µs)	30 kA

Nazivni odvodni udarni tok (8/20 µs) (L-N)	30 kA
Oblika omrežja	DC
Oblika omrežja DC	da
Oblika omrežja IT	ne
Oblika omrežja TN	ne
Oblika omrežja TN-C	ne
Oblika omrežja TN-C-S	ne
Oblika omrežja TN-S	ne
Oblika omrežja TT	ne
Ostale oblike omrežja	ne
Signalizacija na aparatu	optični
SPD po EN 61643-11	Tip 1+2
SPD po IEC 61643-1	class I+II
Udarni tok strele (10/350 μs)	7 kA
Vklopni čas	<25 ns
Vrsta voda za prenapetostne odvodnike	Energijski kabel DC (PV)
Vrsta zaščite	IP20
