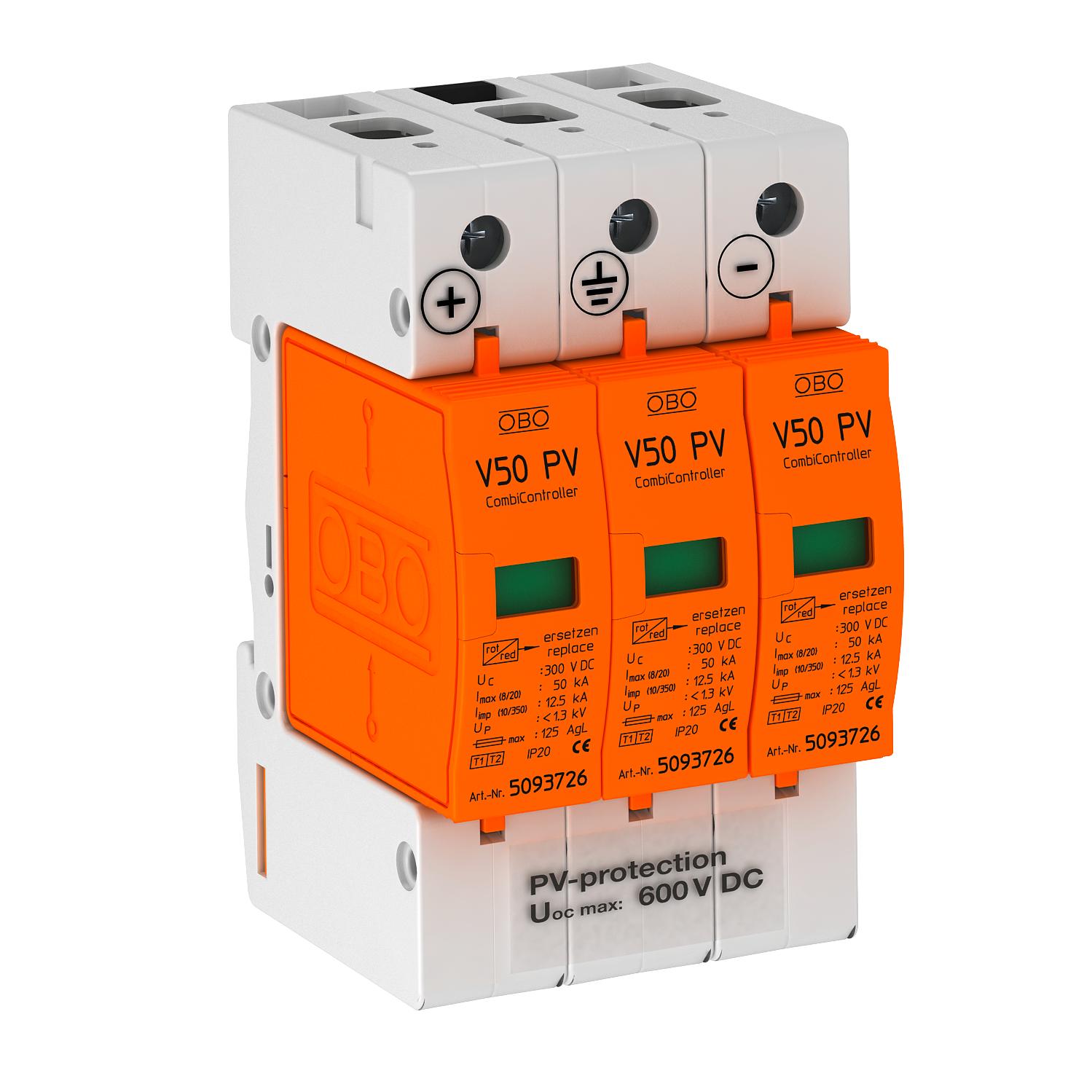

PV combination arrester V50, 600 V DC

Št. art. 5093623 | EAN 4012195478546

3
IP20
Opis izdelka

Opis izdelka

Kombinirani odvodnik V50 tipa 1+2 za fotovoltaične sisteme

• komplet z vtičnimi varistorskimi odvodniki z ločilno pripravo
• proti napakam odporna Y-vezava po VDE 0100-712 (EN 50539-12)
• izenačitev potenciala prenapetostne zaščite skladno z VDE 0100-443 (IEC 60364-4-44)
• zmogljivost odvajanja do 12,5 kA (10/350) in 50 kA (8/20) na pol
• nizka raven zaščite DC: < 2,6 KV in Uoc maks. = 600 V DC
• z optičnim prikazom delovanja za uporabo v razdelilnih ohišjih

Uporaba: fotovoltaični sistemi z zaščito pred udarom strele.

  • 5-year warranty
  • Communautés Européennes, EC declaration of conformity according to EC directives
  • Combination protection device made of type 1 and type 2
  • Transition from LPZ 0 to LPZ 2
  • Installation electrotechnical expertise
Tehnični podatki

Tehnični podatki

Daljinska signalizacija ne
Dimenzija 600V DC
Izpihano ne
Izvedba 3-polni za FN-sisteme
Izvedba polov 3
LPZ 0→2
Maks. delovna temperatura 80 °C
Maks. omrežna zaščita pred previsokim tokom 125
Maks. presek togega voda (eno-/večžilni) 35 mm²
Maksimalna pred-varovalka 125 A
Maksimalni odvodni udarni tok (8/20 μs) 50 kA
Min. delovna temperatura -40 °C
Min. presek togega voda (eno-/večžilni) 2,5 mm²
Način montaže U-profil 35 mm
Najvišja trajna napetost DC 600
Nazivni odvodni udarni tok (8/20 µs) 30 kA
Nazivni odvodni udarni tok (8/20 µs) (L-N) 30 kA
Oblika omrežja DC
Oblika omrežja DC da
Oblika omrežja IT ne
Oblika omrežja TN ne
Oblika omrežja TN-C ne
Oblika omrežja TN-C-S ne
Oblika omrežja TN-S ne
Oblika omrežja TT ne
Odvodni udarni tok (8/20 µs) [skupaj] 30 kA
Ostale oblike omrežja ne
Signalizacija na aparatu optični
SPD po EN 61643-11 Tip 1+2
SPD po IEC 61643-1 class I+II
Udarni tok strele (10/350 μs) 12,5 kA
Vklopni čas <25 ns
Vrsta voda za prenapetostne odvodnike Energijski kabel DC (PV)
Vrsta zaščite IP20
Vsi tipi

Vsi tipi

Tip Izvedba polov Vrsta zaščite Št. art. Količina Min. prodajna enota
V50-B+C 3-PH600 3 IP20 5093623
1 Kos
V50-B+C 3PHFS600 3 IP20 5093625
1 Kos
