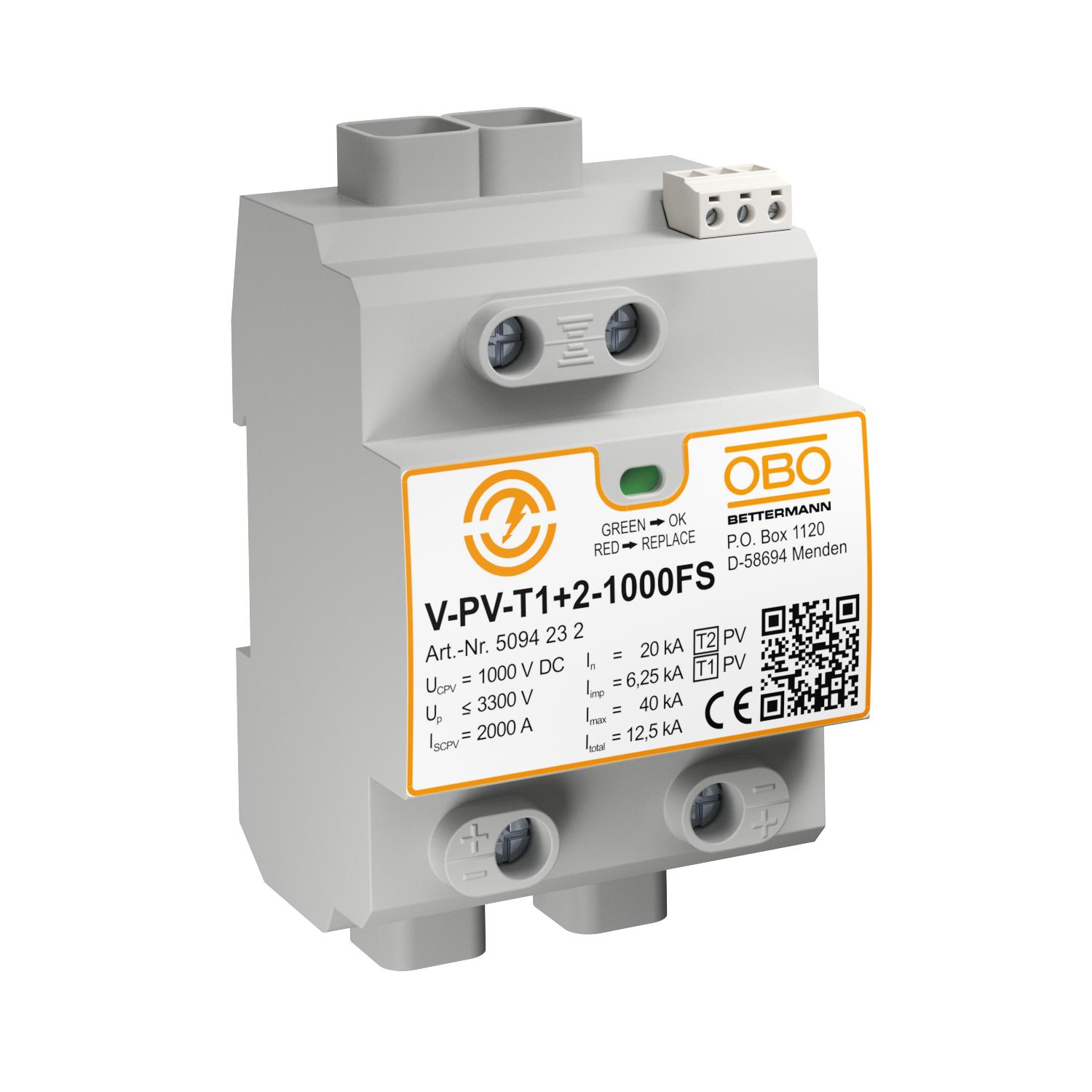

Kombinirani odvodnik tipa 1+2 po EN 50539-11 za zaščito pred udarom strele in prenapetostjo za fotovoltaične sisteme.

• izenačitev potenciala bliskovne zaščite v skladu z IEC 62305 (VDE 0185-305)
• prenapetostna zaščita v skladu z IEC 60364-7-712 (VDE 0100-712)
• zmogljivost odvajanja do 12,5 kA (10/350) in 40 kA (8/20)
• proti napakam odporna Y-vezava s prikazom stanja
• različica FS ima brezpotencialni preklopni kontakt za daljinsko signalizacijo

Uporaba: naprave za zaščito pred udarom strele in prenapetostni odvodniki za fotovoltaične sisteme.

Tehnični podatki

Tehnični podatki

Barva	siva
Daljinska signalizacija	da
Dimenzija	1000V DC
Dolžina	65,5 mm
Integrirana predvarovalka	ne
Izpihano	ne
Izvedba	Y-konfiguracija + FS
Izvedba polov	drugo
Kontakti FM	Preklopni kontakt
LPZ	0→2
Maks. delovna temperatura	80 °C
Maks. Napetost PV	1000 V
Maks. presek fleksibilnega voda (finožilni)	35 mm²
Maks. presek togega voda (eno-/večžilni)	35 mm²
Maksimalni odvodni udarni tok (8/20 μs)	40 kA
Min. delovna temperatura	-40 °C
Min. presek fleksibilnega voda (finožilni)	2,5 mm²
Min. presek togega voda (eno-/večžilni)	2,5 mm²
Način montaže	U-profil 35 mm
Najvišja trajna napetost DC	1000
Nazivni bremenski tok_OBO (vhodna/izhodna sponka)	50 A
Nazivni odvodni udarni tok (8/20 µs)	20 kA

Oblika omrežja	DC
Oblika omrežja DC	da
Oblika omrežja IT	ne
Oblika omrežja TN	ne
Oblika omrežja TN-C	ne
Oblika omrežja TN-C-S	ne
Oblika omrežja TN-S	ne
Oblika omrežja TT	ne
Odvodni udarni tok (8/20 µs) [skupaj]	40 kA
Ostale oblike omrežja	ne
Razred testiranja tip 1	da
Razred testiranja tip 2	da
Signalizacija na aparatu	optični
Širina	71,2 mm
SPD po EN 61643-11	Tip 1+2
SPD po IEC 61643-1	class I+II
Struja munje (10/350) [skupno]	12,5 kA
Udarni tok strele (10/350 μs)	6,25 kA
Višina	120 mm
Vklopni čas	<25 ns
Vrsta voda za prenapetostne odvodnike	Energijski kabel DC (PV)
Vrsta zaščite	IP20
