- Opis izdelka
-

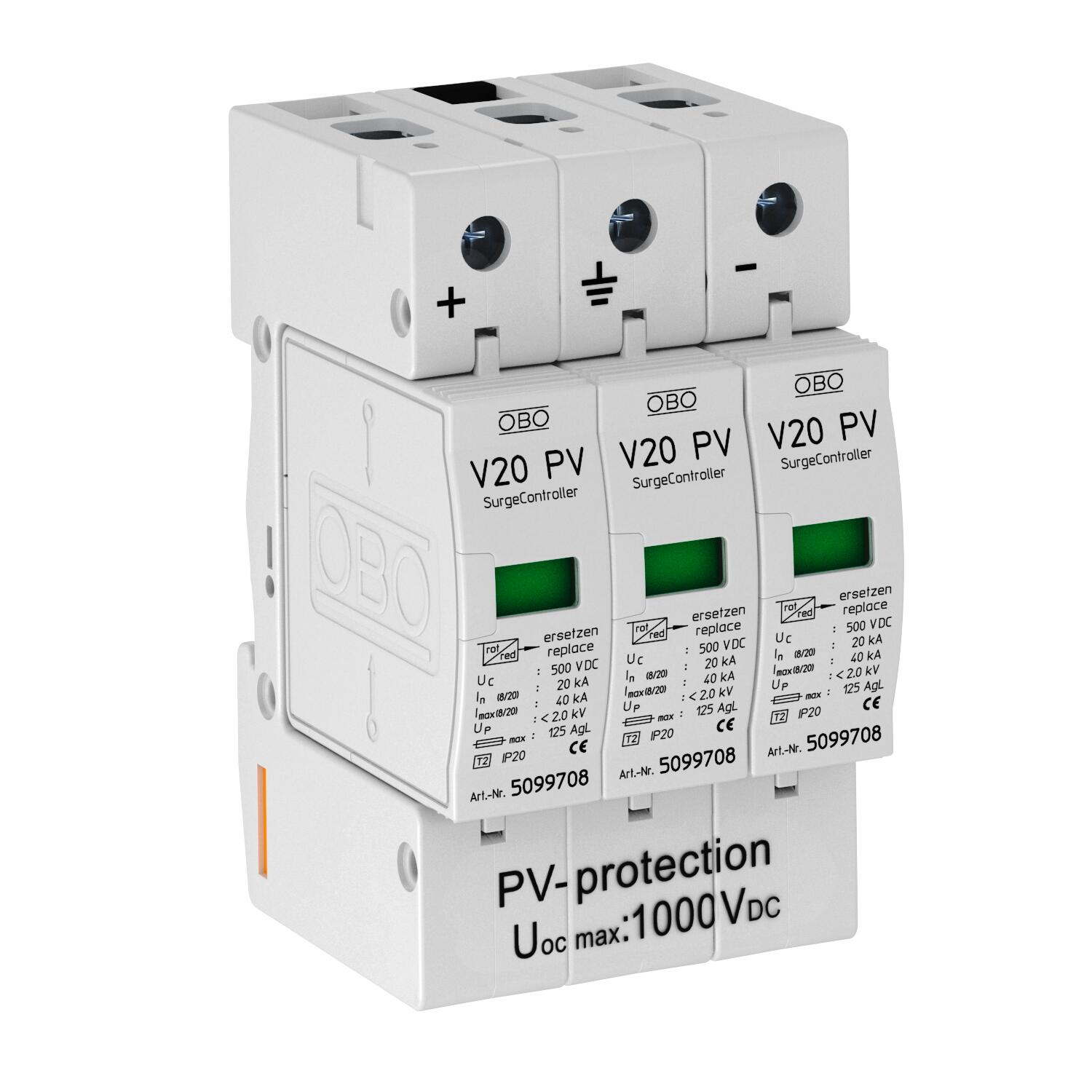

Opis izdelkaPrenapetostni odvodnik V20 tipa 2 za fotovoltaične sisteme
• komplet z vtičnimi varistorskimi odvodniki z ločilno pripravo

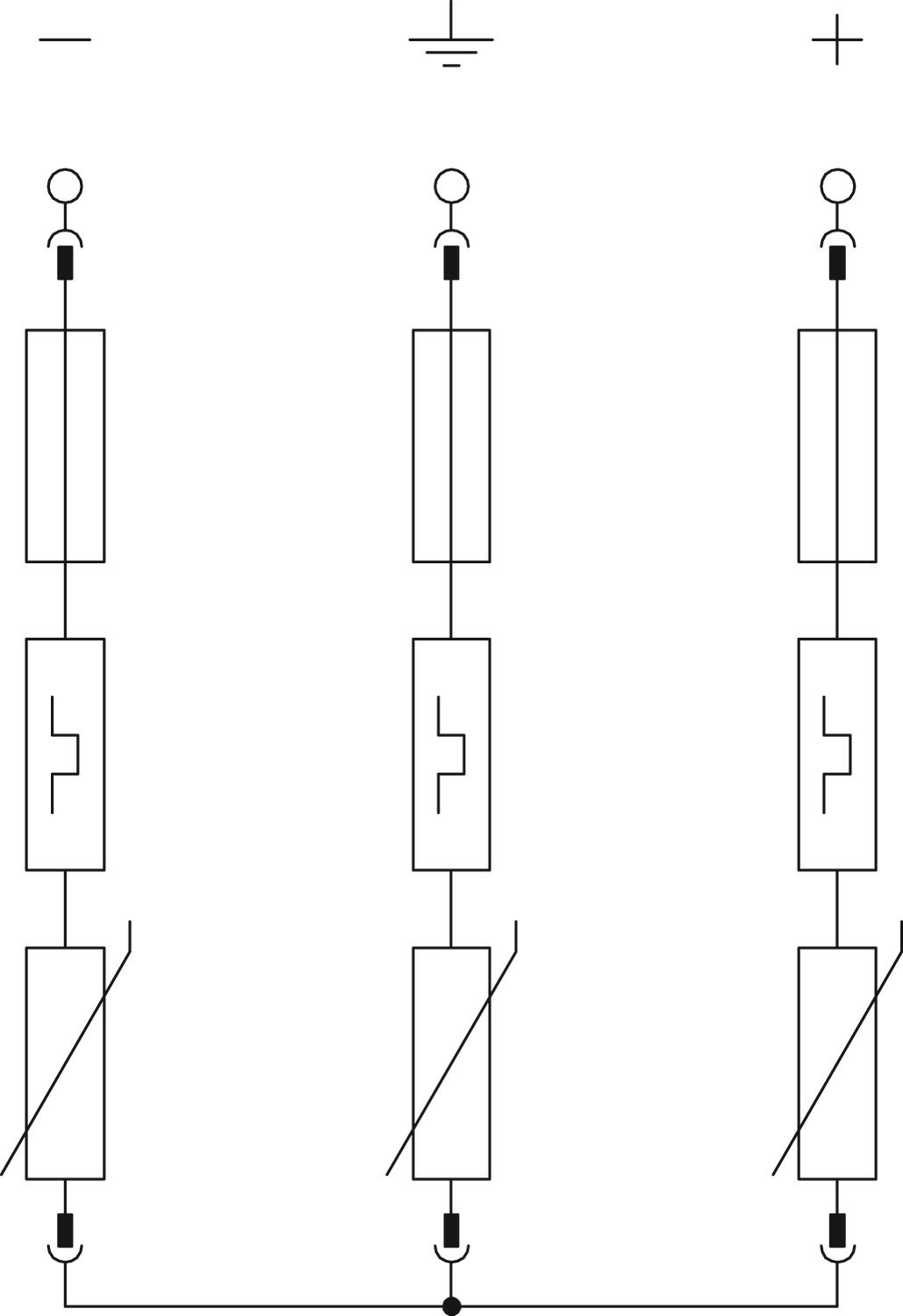

• proti napakam odporna Y-vezava po VDE 0100-712 (50539-12)
• izenačitev potenciala prenapetostne zaščite skladno z VDE 0100-443 (IEC 60364-4-44)
• V20-C 3-PH-1000 testiran po EN 50539-11 (VDE/KEMA)
• zmogljivost odvajanja do 40 kA (8/20) na pol
• nizka raven zaščite DC: < 4,0 KV in Uoc maks. = 1000 V DC
• z optičnim prikazom delovanja za uporabo v razdelilnih ohišjih
Uporaba: fotovoltaični sistemi brez ali z zaščito pred udarom strele.
- Tehnični podatki
-
Tehnični podatki
Daljinska signalizacija ne Dimenzija 1000V DC Izpihano ne Izvedba 3-polni za FN-sisteme Izvedba polov 3 LPZ 1→2 Maks. delovna temperatura 80 °C Maks. omrežna zaščita pred previsokim tokom 125 Maks. presek togega voda (eno-/večžilni) 35 mm² Maksimalna pred-varovalka 125 A Maksimalni odvodni udarni tok (8/20 μs) 40 kA Min. delovna temperatura -40 °C Min. presek fleksibilnega voda (finožilni) 25 mm² Min. presek togega voda (eno-/večžilni) 2,5 mm² Način montaže U-profil 35 mm Najvišja trajna napetost DC 1000 V Nazivni odvodni udarni tok (8/20 µs) 20 kA Oblika omrežja drugo Oblika omrežja DC da Odtis CO₂ (GWP) od zibelke do vrat 43,887 kg CO₂e / 1 Kos Razred testiranja tip 2 da Signalizacija na aparatu optični SPD po EN 61643-11 Tip 2 SPD po IEC 61643-1 class II Vklopni čas <25 ns Vrsta zaščite IP20 - Vsi tipi
- Prenosi
-
Podatkovni list V20-C 3-PH-1000 / 5094608 , 0.25MB , pdfEU-Izjava o skladnosti V20-C 3-PH-1000 / 5094608 , 0.15MB , pdfREACH Izjava o skladnosti V20-C 3-PH-1000 / 5094608 , 0.12MB , pdfRoHS Izjava o skladnosti V20-C 3-PH-1000 / 5094608 , 0.13MB , pdfDovoljenje za opremljanje z znaki Poročilo o preskusu VDE V20-PH , 0.05MB , pdfDovoljenje za opremljanje z znaki Protokol o testiranju DEKRA V20-PH , 0.08MB , pdfPomoč pri izbiri Pomoč pri izbiri prenapetostne zaščite , 2.00MB , pdfNavodila za namestitev Navodila za instalacijo V20-C/3PH-1000, V20-C/3PHFS-1000 , 0.44MB , pdf
