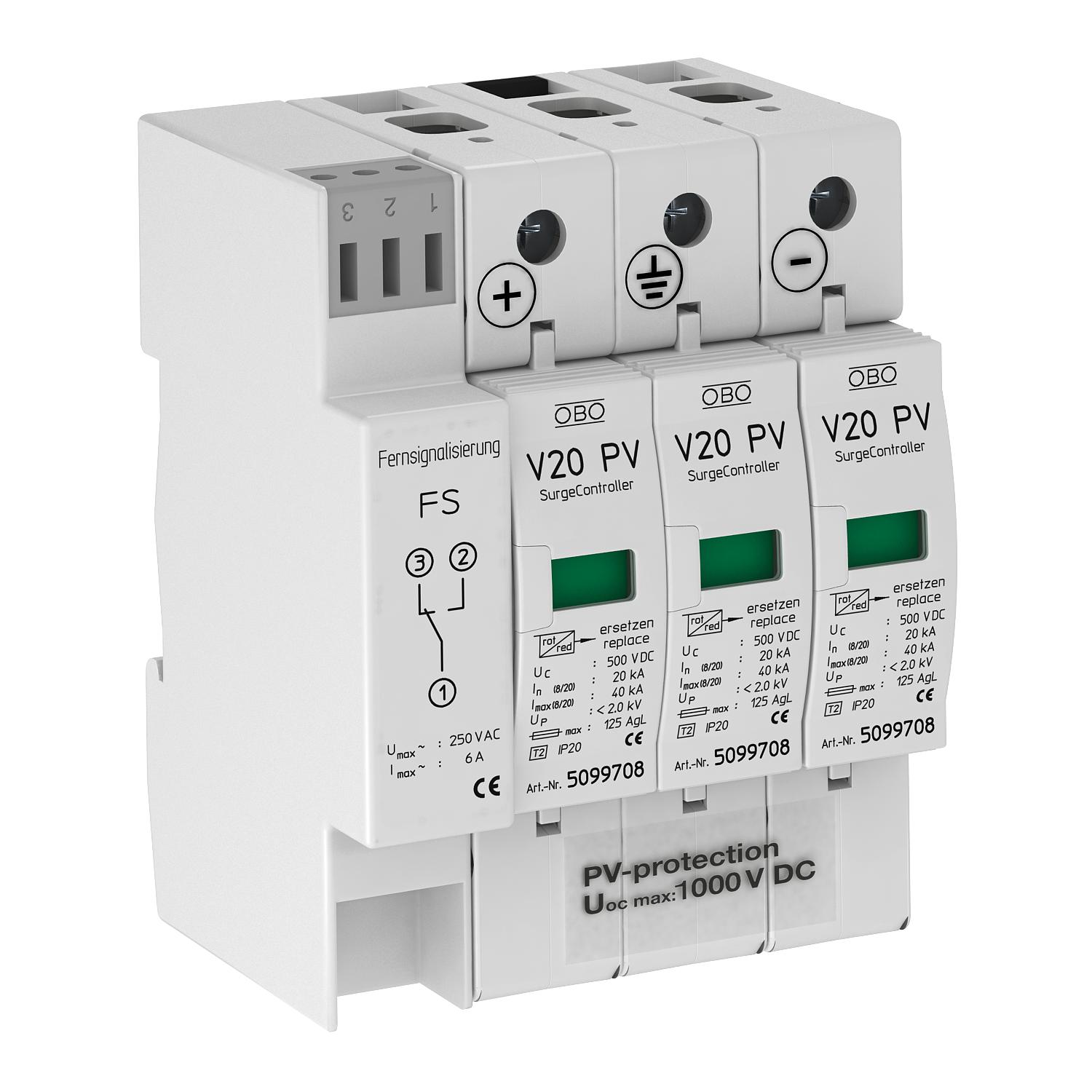

PV surge protection V20, 1,000 V DC with remote signalling 3 | IP20

PV surge protection V20, 1,000 V DC with remote signalling

Št. art. 5094574 | EAN 4012195648482

Št. art. / Tip

Izvedba polov	3

Vrsta zaščite	IP20

Opis izdelka

Opis izdelka

Prenapetostni odvodnik V20 tipa 2 za fotovoltaične sisteme s FS-kontaktom kot brezpotencialni preklopnik

• komplet z vtičnimi varistorskimi odvodniki z ločilno pripravo
• proti napakam odporna Y-vezava po VDE 0100-712 (EN 50539-12)
• izenačitev potenciala prenapetostne zaščite skladno z VDE 0100-443 (IEC 60364-4-44)
• V20-C 3-PH-1000 testiran po EN 50539-11 (VDE/KEMA)
• zmogljivost odvajanja do 40 kA (8/20) na pol
• nizka raven zaščite DC: < 4,0 kV in Uoc maks. = 1000 V DC
• z optičnim prikazom delovanja za uporabo v razdelilnih ohišjih

Uporaba: fotovoltaični sistemi brez ali z zaščito pred udarom strele.

Tehnični podatki

Tehnični podatki

Daljinska signalizacija	da
Dimenzija	1000V DC
Izpihano	ne
Izvedba	3-polni za FN-sisteme s FS
Izvedba polov	3
Kontakti FM	Preklopni kontakt
LPZ	1→2
Maks. delovna temperatura	80 °C
Maks. omrežna zaščita pred previsokim tokom	125
Maks. presek togega voda (eno-/večžilni)	35 mm²
Maksimalna pred-varovalka	125 A
Maksimalni odvodni udarni tok (8/20 μs)	40 kA
Min. delovna temperatura	-40 °C

Min. presek fleksibilnega voda (finožilni)	25 mm²
Min. presek togega voda (eno-/večžilni)	2,5 mm²
Način montaže	U-profil 35 mm
Najvišja trajna napetost DC	1000 V
Nazivni odvodni udarni tok (8/20 µs)	20 kA
Oblika omrežja	drugo
Oblika omrežja DC	da
Razred testiranja tip 2	da
Signalizacija na aparatu	optični
SPD po EN 61643-11	Tip 2
SPD po IEC 61643-1	class II
Vklopni čas	<25 ns
Vrsta zaščite	IP20
