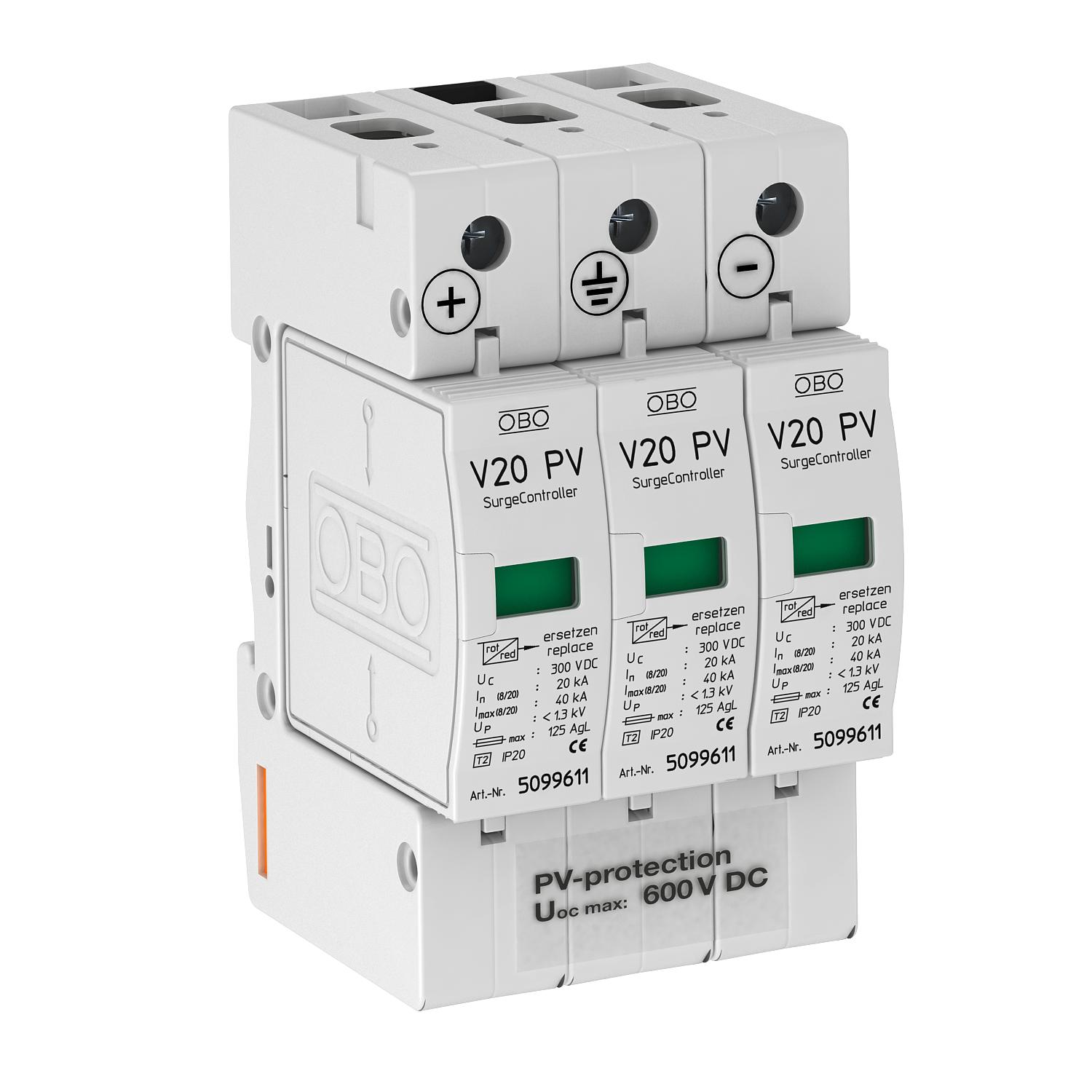

PV surge protection V20, 600 V DC

Št. art. 5094605 | EAN 4012195708872

3
IP20
Opis izdelka

Opis izdelka

Prenapetostni odvodnik V20 tipa 2 za fotovoltaične sisteme

• komplet z vtičnimi varistorskimi odvodniki z ločilno pripravo

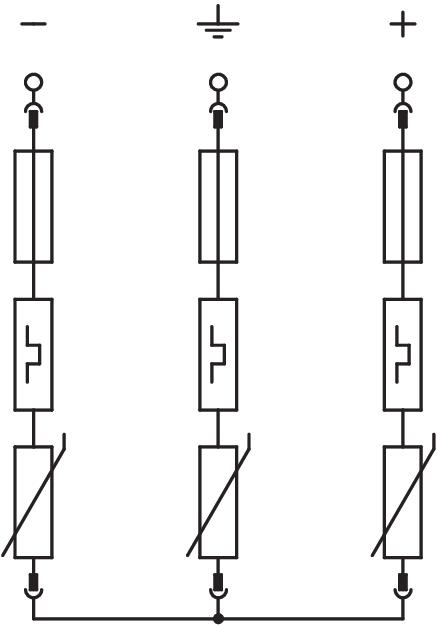

• proti napakam odporna Y-vezava po VDE 0100-712 (50539-12)
• izenačitev potenciala prenapetostne zaščite skladno z VDE 0100-443 (IEC 60364-4-44)
• zmogljivost odvajanja do 40 kA (8/20) na pol
• nizka raven zaščite DC: < 2,6 KV (Uoc maks. = 600 V DC)
• odvodnik s termodinamično ločilno pripravo in optičnim prikazom delovanja
• zaprti cink-oksidov varistorski odvodniki za uporabo v razdelilnih ohišjih

Uporaba: fotovoltaični sistemi z ali brez ločene zaščite pred udarom strele.
  • 5-year warranty
  • Communautés Européennes, EC declaration of conformity according to EC directives
  • Protection device to DIN EN 61643-11 or IEC 61643-11
  • Transition from LPZ 1 to LPZ 2
  • Installation electrotechnical expertise
Tehnični podatki

Tehnični podatki

Daljinska signalizacija ne
Dimenzija 600V DC
Izpihano ne
Izvedba 3-polni za FN-sisteme
Izvedba polov 3
LPZ 1→2
Maks. delovna temperatura 80 °C
Maks. omrežna zaščita pred previsokim tokom 125
Maks. presek togega voda (eno-/večžilni) 35 mm²
Maksimalna pred-varovalka 125 A
Maksimalni odvodni udarni tok (8/20 μs) 40 kA
Min. delovna temperatura -40 °C
Min. presek fleksibilnega voda (finožilni) 25 mm²
Min. presek togega voda (eno-/večžilni) 2,5 mm²
Način montaže U-profil 35 mm
Najvišja trajna napetost DC 600 V
Nazivni odvodni udarni tok (8/20 µs) 20 kA
Oblika omrežja drugo
Raven zaščite žila-ozemljitev < 2,6 V
Raven zaščite žila-žila < 2,6 V
Razred testiranja tip 2 da
Signalizacija na aparatu optični
SPD po EN 61643-11 Tip 2
SPD po IEC 61643-1 class II
Vklopni čas <25 ns
Vrsta voda za prenapetostne odvodnike Energijski kabel DC (PV)
Vrsta zaščite IP20
Vsi tipi

Vsi tipi

Tip Izvedba polov Vrsta zaščite Št. art. Količina Min. prodajna enota
V20-C 3PHFS-600 3 IP20 5094576
1 Kos
V20-C 3PH-600 3 IP20 5094605
1 Kos
