PV SurgeController V20, plug-in arrester, type 2 1 | 300 | IP20

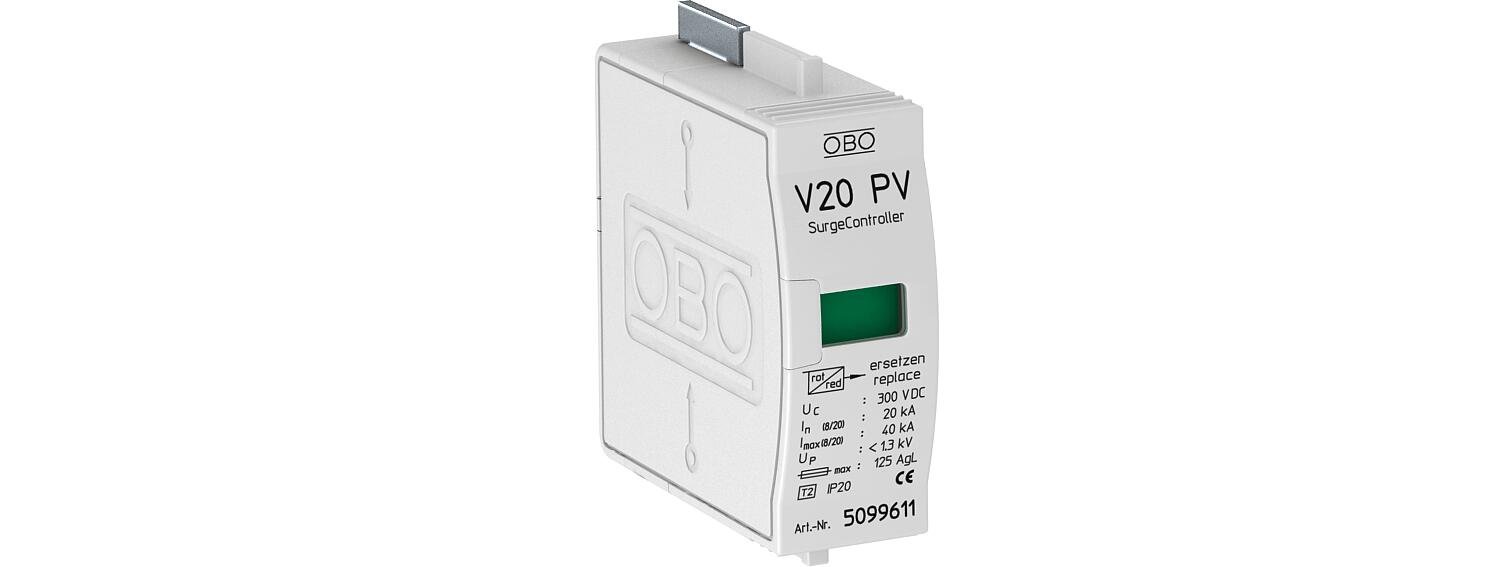

PV SurgeController V20, plug-in arrester, type 2

Št. art. 5099611 | EAN 4012195708902

Št. art. / Tip	5099611 / V20-C 0-300PV

Izvedba polov	1

Najvišja trajna napetost AC	300 V

Vrsta zaščite	IP20

Opis izdelka

Opis izdelka

SurgeController, zgornji del – tip 2 Prenapetostni odvodnik za fotovoltaične sisteme

• za izenačitev potenciala prenapetostne zaščite po VDE 0100-443 (IEC 60364-4-44)
• zmogljivost odvajanja do 40 kA (8/20) na pol
• nizka raven zaščite DC: < 2,0 kV na pol (Y-vezava: 4,0 KV in Uoc maks.= 600 V DC)
• odvodnik, vtičen, s termično-dinamično ločilno pripravo in optičnim prikazom delovanja
• oklopljeni odvodniki z varistorji na osnovi cinkovega oksida za uporabo v razdelilnih ohišjih
• visoka prevodnost toka pri dolgi življenjski dobi

Uporaba: fotovoltaični sistemi brez ali z ločeno izolirano zaščito pred udarom strele

Tehnični podatki

Tehnični podatki

Daljinska signalizacija	ne
Dimenzija	300V DC
Integrirana predvarovalka	ne
Izvedba	1-polni, pokrov FN z Y-osnovo do 600 V DC
Izvedba polov	1
LPZ	1→2
Maks. delovna temperatura	80 °C
Maks. omrežna zaščita pred previsokim tokom	125
Maks. presek togega voda (eno-/večžilni)	35 mm²
Maksimalna pred-varovalka	125 A
Maksimalni odvodni udarni tok (8/20 μs)	40 kA
Min. delovna temperatura	-40 °C
Min. presek togega voda (eno-/večžilni)	2,5 mm²
Način montaže	na osnovni element
Najvišja trajna napetost AC	300 V
Najvišja trajna napetost DC	300 V
Nazivna napetost AC (50/60 Hz)	400 V

Nazivni odvodni udarni tok (8/20 µs)	20 kA
Oblika omrežja	TN
Oblika omrežja DC	da
Oblika omrežja IT	ne
Oblika omrežja TN	da
Oblika omrežja TN-C	da
Oblika omrežja TN-C-S	da
Oblika omrežja TN-S	da
Oblika omrežja TT	da
Ostale oblike omrežja	ne
Razred testiranja tip 2	da
Signalizacija na aparatu	optični
SPD po EN 61643-11	Tip 2
SPD po IEC 61643-1	class II
Vklopni čas	<25 ns
Vrsta zaščite	IP20
