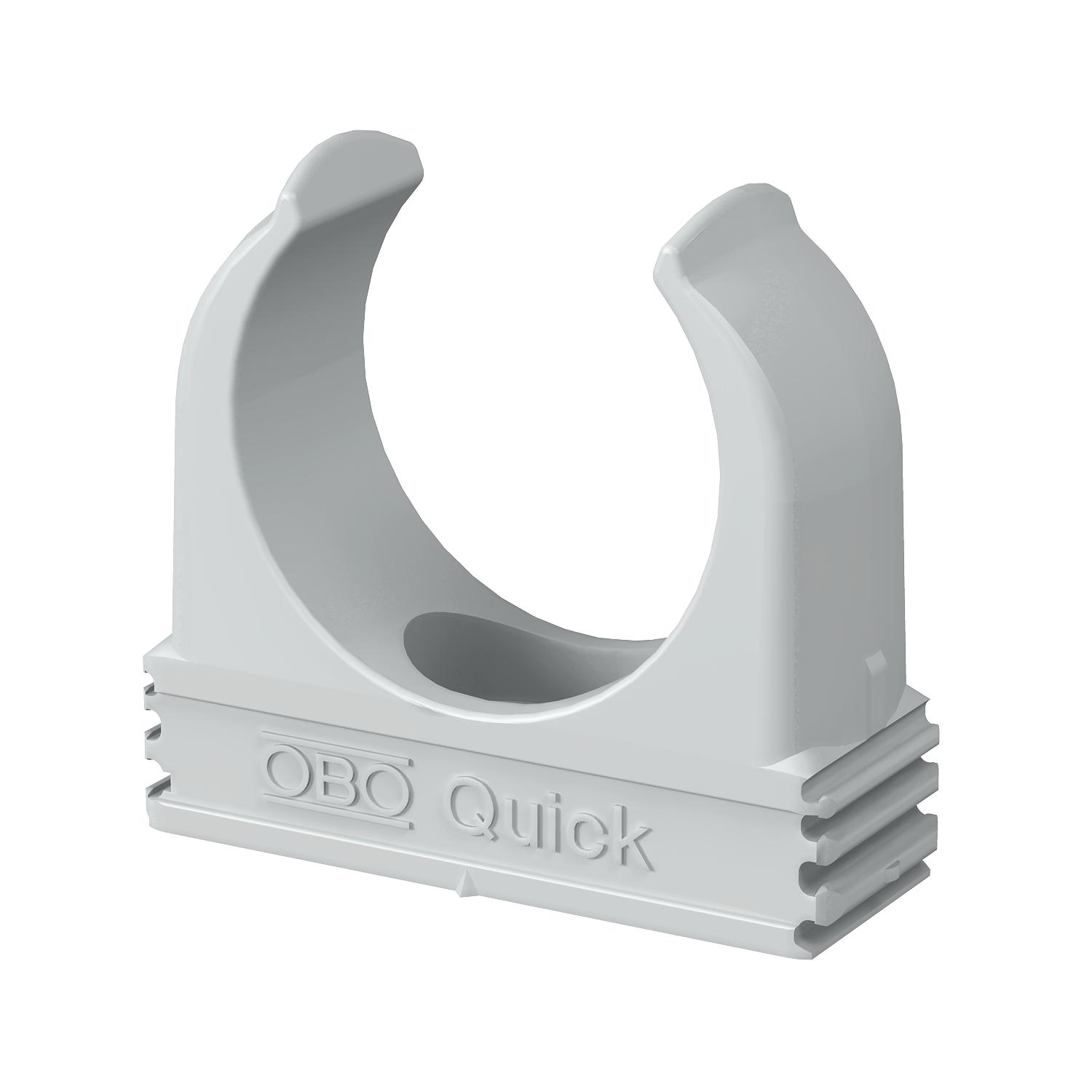

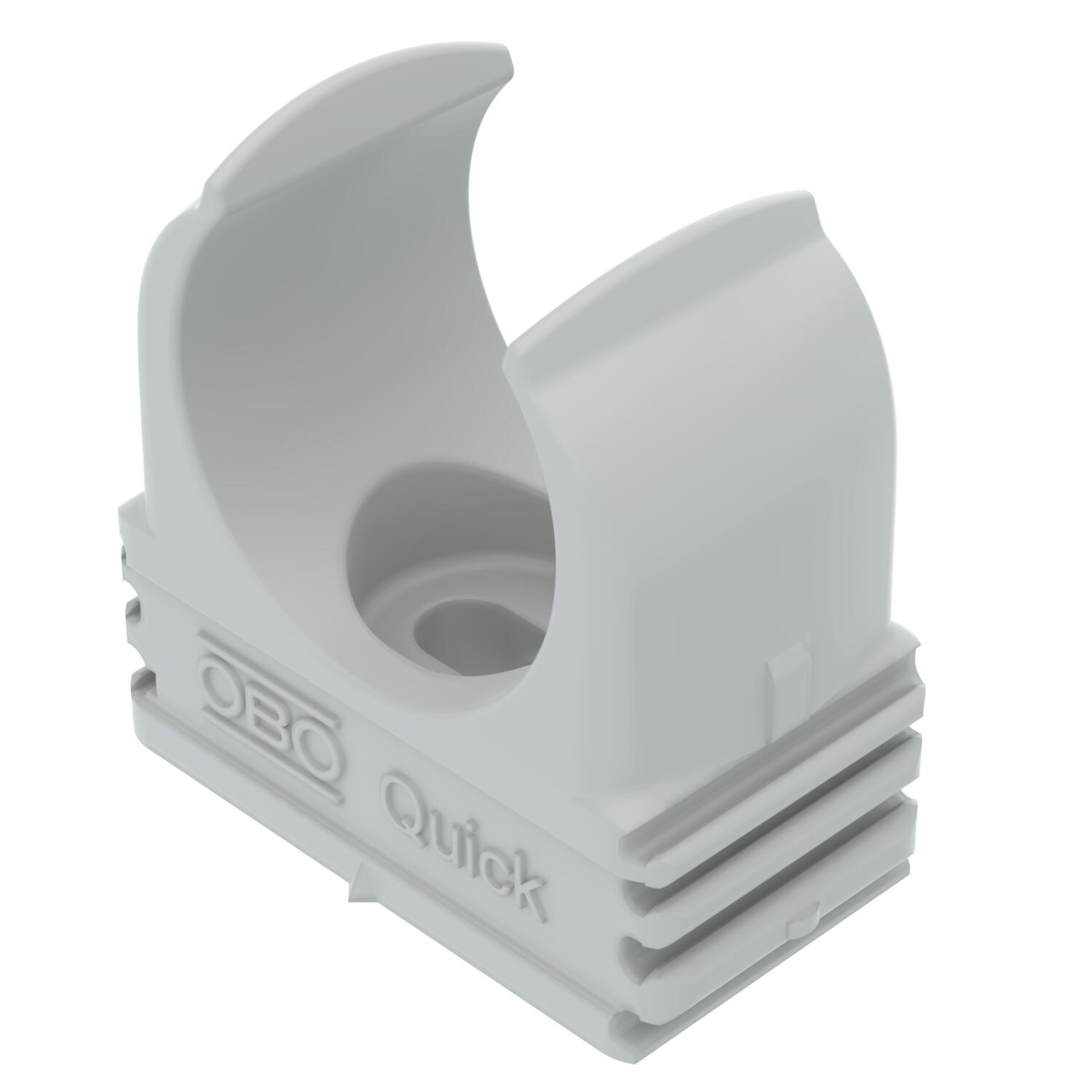

Quick-objemka, svetlo siva
Št. art. 2149010 | EAN 4012195583936
- Opis izdelka
-
Opis izdelka
Nadometna objemka za sprejem metričnih jeklenih oklopljenih cevi, lahkih in težkih izolirnih cevi ter elektroinstalacijske cevi Quick-Pipe. Univerzalne možnosti pritrditve na steno in strop v notranjosti in zaščitenem zunanjem območju. Z vzdolžno luknjo za stransko poravnavo pri montaži z lesnim vijakom ali udarnim vložkom. Montaža cevi brez orodja. Možnost nizanja tudi z objemko OBO Multi-Quick ali starQuick. Velikosti M16 do M32 je mogoče priviti na navoj M6. Pritrdilna razdalja 50 do 60 cm, maks. vrednosti izvlečne sile F pri sobni temperaturi 20 °C so navedene v tabeli.
-
- Tehnični podatki
-
Tehnični podatki
Barva svetlo siva RAL 7035 Brez halogenov da Dimenzija M20 Izvlečne vrednosti 75 N Maks. vpenjalno območje D 20 mm Material polipropilen Mera A 30,3 mm Mera B 16 mm Mera C 14 mm Mera D 19,4 mm Mera e 9 mm Mera F 4,2 mm Mera H 10 mm Mera H 29,5 mm Min. vpenjalno območje D 20 mm Možnost nizanja da Način pritrditve Vijačna luknja Nazivna velikost/besedilo M20 Odporen proti UV-žarkom ne Prelomna obremenitev 0,09 kN Število kablov/cevi 1 Z vstavkom ne zaprto ne - Vsi tipi
