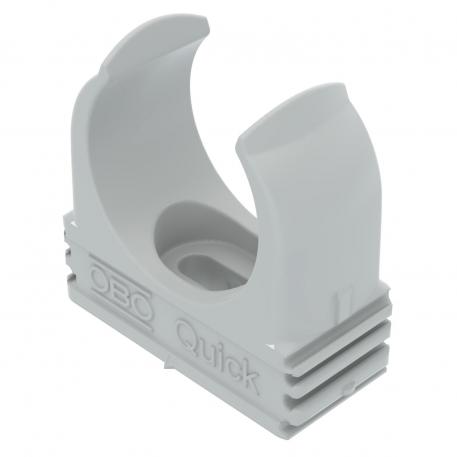

Quick-objemka, svetlo siva
Št. art. 2149016 | EAN 4012195583998
- Opis izdelka
-
Opis izdelka
Nadometna objemka za sprejem metričnih jeklenih oklopljenih cevi, lahkih in težkih izolirnih cevi ter elektroinstalacijske cevi Quick-Pipe. Univerzalne možnosti pritrditve na steno in strop v notranjosti in zaščitenem zunanjem območju. Z vzdolžno luknjo za stransko poravnavo pri montaži z lesnim vijakom ali udarnim vložkom. Montaža cevi brez orodja. Možnost nizanja tudi z objemko OBO Multi-Quick ali starQuick. Velikosti M16 do M32 je mogoče priviti na navoj M6. Pritrdilna razdalja 50 do 60 cm, maks. vrednosti izvlečne sile F pri sobni temperaturi 20 °C so navedene v tabeli.
-
- Tehnični podatki
-
Tehnični podatki
Barva svetlo siva RAL 7035 Brez halogenov da Dimenzija M25 Izvlečne vrednosti 100 N Maks. vpenjalno območje D 25 mm Material polipropilen Mera A 36,3 mm Mera B 16 mm Mera C 17,5 mm Mera D 24,3 mm Mera e 12 mm Mera F 4,2 mm Mera H 34 mm Mera H 10 mm Min. vpenjalno območje D 25 mm Možnost nizanja da Način pritrditve Vijačna luknja Nazivna velikost/besedilo M25 Odporen proti UV-žarkom ne ognjeodporen po standardu VDE 0471/DIN 695 del 2-1, kontrolna temperatura 650 °C Prelomna obremenitev 0,1 kN Število kablov/cevi 1 Z vstavkom ne zaprto ne - Vsi tipi
- Prenosi
-
Podatkovni list 2955 M25 / 2149016 , 0.23MB , pdfBrošura Quick Pipe , 1.41MB , pdfREACH Izjava o skladnosti 2955 M25 / 2149016 , 0.12MB , pdfRoHS Izjava o skladnosti 2955 M25 / 2149016 , 0.13MB , pdfDovoljenje za opremljanje z znaki Dovoljenje za opremljanje z znaki VDE za objemko Quick , 0.48MB , pdfDovoljenje za opremljanje z znaki Dovoljenje za opremljanje z znaki VDE 2953 ... LGR-RW+2953B ... LGR-RW+2953M ... LGR-RW+2953T ... LGR-RW+2955 ... , 0.78MB , pdf
