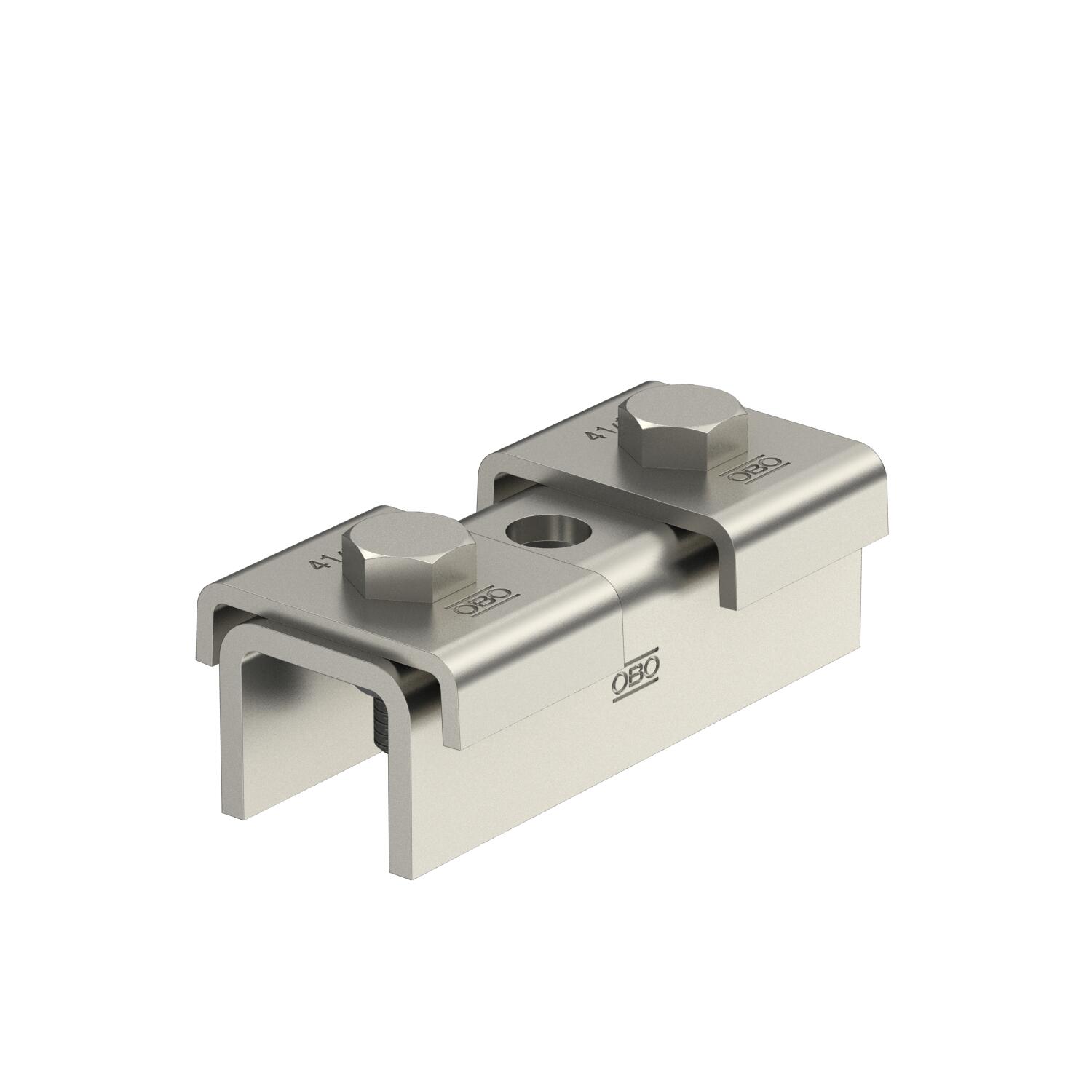

Rail connector SV with 3 holes A4
Št. art. 1123128 | EAN 4012195939245
- Opis izdelka
-
Opis izdelka
The rail connector is used to extend the mounting rail MS4141. The connection can be made simply and securely on the construction site or prefabricated in the workshop.
There is a guarantee that there is no weak point in the area of the rail coupling. The static values of the mounting rail apply here.
Scope of delivery:
Retaining plates, type 4141, and suitable hexagonal bolts included loosely.
-
- Tehnični podatki
-
Tehnični podatki

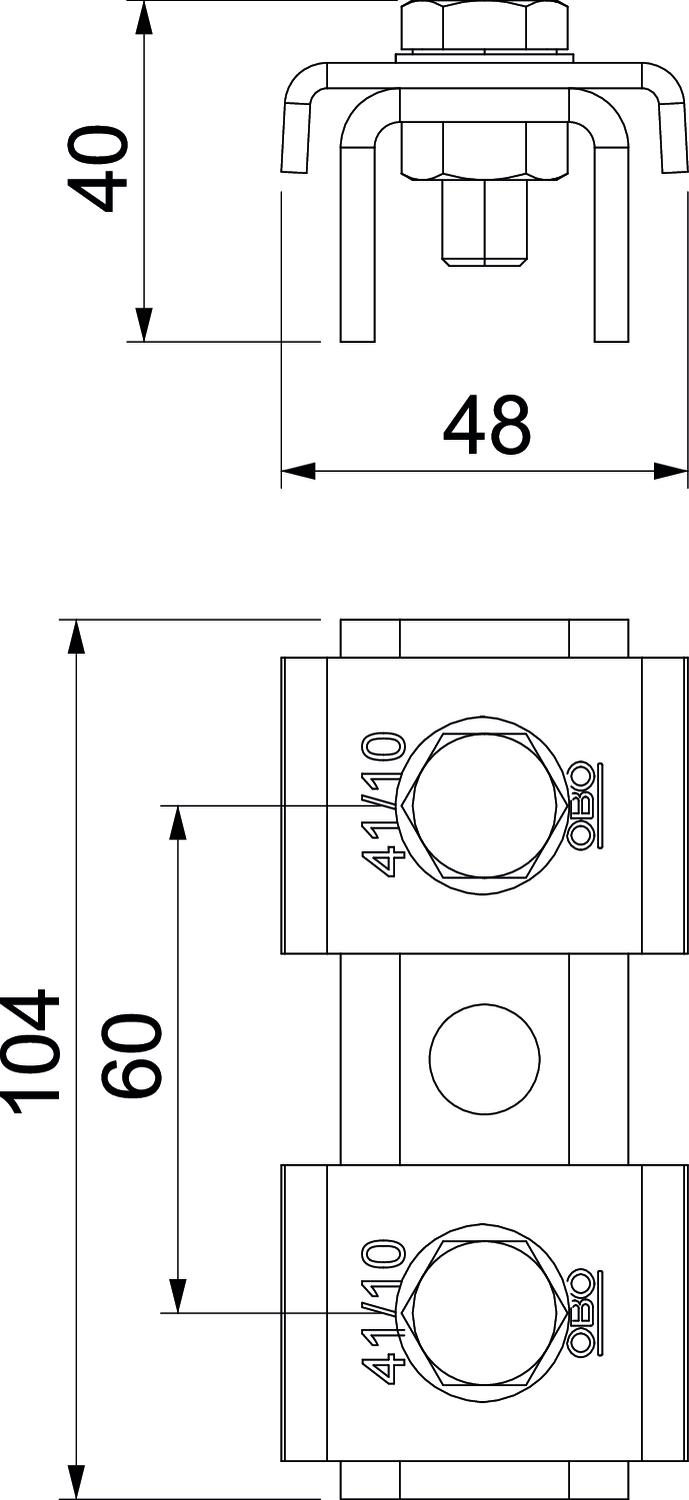

Debelina materiala 4 mm Dimenzija 100x4mm Dolžina 100 mm Izvedba Perforated Material Nerjaveče legirano jeklo 1.4571 Nerjavno jeklo, luženo ne Oblika profila C-profil Površina surovo, naknadno obdelano Primerno za oblike profilov U-profil Razmik med izvrtinami na sredini 60 mm Širina 47 mm Širina utora 22 mm Statična vrednost A 2,97 cm² Statična vrednost ly 6,05 cm Statična vrednost lz 9,01 cm Statična vrednost Wy 2,91 cm² Statična vrednost Wz 4,4 cm² Velikost luknje 12 mm Višina 39,4 mm Vrsta perforacije Hrbet, perforiran Z vijačnim priborom da - Vsi tipi
- Prenosi
-
Podatkovni list SVE 41 A4 / 1123128 , 0.19MB , pdfIzjava o skladnosti SVE 41 A4 / 1123128 , 2.00MB , pdfREACH Izjava o skladnosti SVE 41 A4 / 1123128 , 0.12MB , pdfRoHS Izjava o skladnosti SVE 41 A4 / 1123128 , 0.12MB , pdf
