Series protection device, 2-pole, 12 V version 2 | 10,5 | 15 | Sponka

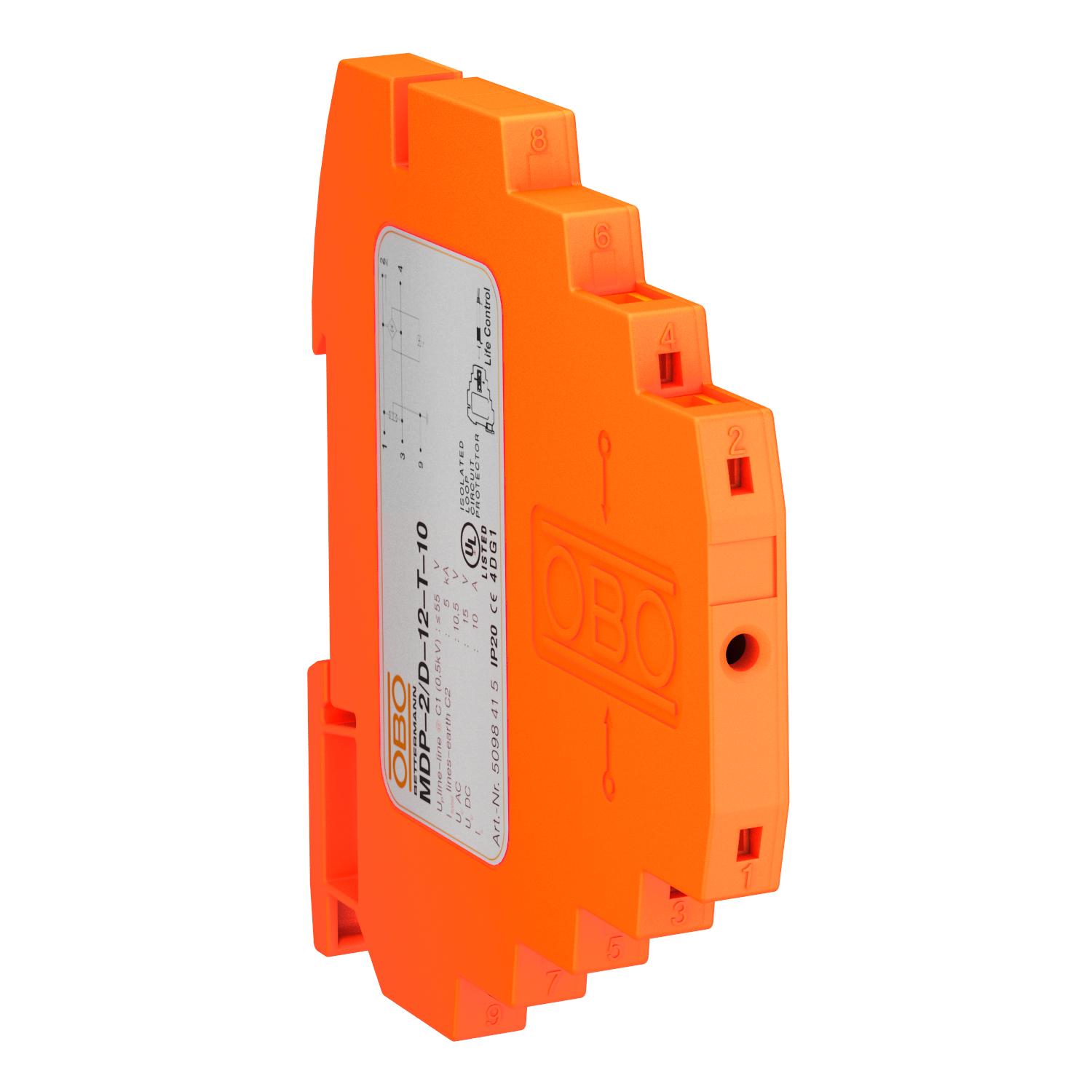

Series protection device, 2-pole, 12 V version

Št. art. 5098415 | EAN 4012195787372

Št. art. / Tip	5098415 / MDP-2 D-12-T-10

Število polov	2

Najvišja trajna napetost AC	10,5 V

Najvišja trajna napetost DC	15 V

Natični sistem	Sponka

Opis izdelka

Opis izdelka

Lightning barrier with test function; 12 V version

• Rated load current 10 A
• Protection device for multi-wire systems
• Direct shield earthing and screwless connection terminals
• Space-saving width of just 8.7 mm
• Protection circuit testable with Life Control
• High bandwidth to 100 MHz
• UL-listed (4DG1)

Application: Universal use on 35 mm DIN profile rail in any standard distribution housing.

Tehnični podatki

Tehnični podatki

Dimenzija	12V
Dovoljenja	UL
Izolacijska upornost	>100 MΩ
Kapaciteta (žila-žila)	<40 pF
Kategorie	Tip 1+2+3/D1+C2+C1
LPZ	0→3
Maks. priključni presek, fleksibilni	2,5 mm²
Maks. priključni presek, togi	2,5 mm²
Maks. priključni presek, večžični	1,5 mm²
Maks. temperaturno območje uporabe	80 °C
Mejna frekvenca	100 MHz
Min. priključni presek, fleksibilni	0,14 mm²
Min. priključni presek, togi	0,14 mm²
Min. priključni presek, večžilni	0,14 mm²
Min. temperaturno območje uporabe	-40 °C
Najvišja trajna napetost AC	10,5 V
Najvišja trajna napetost DC	15 V
Natični sistem	Sponka

Nazivna napetost	12 V
Nazivni bremenski tok AC	0,7 A
Nazivni bremenski tok DC	10 A
Odpornost proti udarnemu toku žila-žila	C1: 0,5 kV / 0,25 kA (8/20µs)
Ozemljitev prek:	U-profil
Priključek za oklop	da
Raven zaščite žila-ozemljitev	<800 V
Raven zaščite žila-žila	<55 V
Signalizacija na aparatu	odčitljivo
Skladno z normo	IEC 61643-21
Skupni odvodni udarni tok (10/350)	D1: 1 kA
Skupni odvodni udarni tok (8/20)	5 kA
SPD po IEC 61643-21	Class I+II+III/D1+C2+C1
Število polov	2
Vrsta zaščite	IP20
Vstavitveno slabljenje (Insertion loss)	≤3 dB
Zaščita	neposredno
