Series protection device, 4-pole, 24 V version 4 | 20 | 28 | Sponka

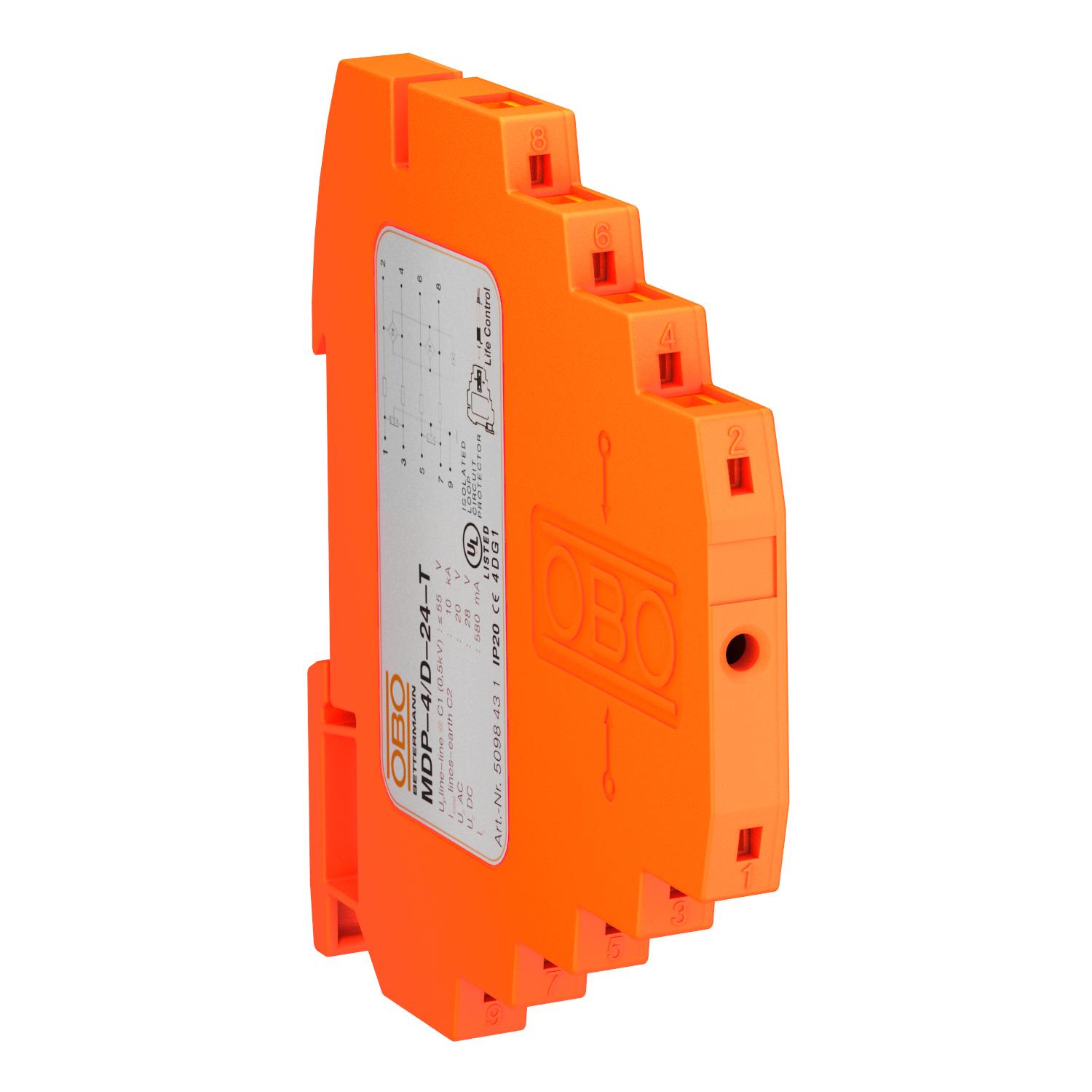

Series protection device, 4-pole, 24 V version

Št. art. 5098431 | EAN 4012195406884

Št. art. / Tip

Število polov

Najvišja trajna napetost AC	20 V

Najvišja trajna napetost DC	28 V

Natični sistem	Sponka

Opis izdelka

Opis izdelka

Tokovni odvodnik strele s funkcijo testiranja; izvedba 24 V

• nazivni obremenitveni tok 0,58 A
• zaščitna naprava za večžilne sisteme
• neposredna zaščitna ozemljitev z brezvijačnimi priključnimi sponkami
• prostorsko varčna širina 8,7 mm
• zaščitno vezje, ki ga je mogoče preveriti z Life Control
• visoka pasovna širina do 100 MHz
• UL-oznaka (4DG1)

Uporaba: univerzalna uporaba na nosilnem profilu s kapico 35 mm v vsakem običajnem razdelilnem ohišju.

Tehnični podatki

Tehnični podatki

Daljinski javljalni kontakt	ne
Dimenzija	24V
Dovoljenja	UL
Eksplozijsko preizkušena izvedba	ne
Izolacijska upornost	>100 MΩ
Kapaciteta (žila-ozemljitev)	<40 pF
Kapaciteta (žila-žila)	<40 pF
Kategorie	Tip 1+2+3/D1+C2+C1
LPZ	0→3
Maks. priključni presek, fleksibilni	2,5 mm²
Maks. priključni presek, togi	2,5 mm²
Maks. priključni presek, večžični	1,5 mm²
Maks. temperaturno območje uporabe	80 °C
Mejna frekvenca	100 MHz
Min. priključni presek, fleksibilni	0,14 mm²
Min. priključni presek, togi	0,14 mm²
Min. priključni presek, večžilni	0,14 mm²
Min. temperaturno območje uporabe	-40 °C
Nadzor odvodnika	ne
Najvišja trajna napetost AC	20 V
Najvišja trajna napetost DC	28 V

Natični sistem	Sponka
Nazivna napetost	24 V
Nazivni bremenski tok AC	0,4 A
Nazivni bremenski tok DC	0,58 A
Odpornost proti udarnemu toku žila-ozemljitev	C2: 5 kV / 2,5 kA (8/20µs)
Odpornost proti udarnemu toku žila-žila	C1: 0,5 kV / 0,25 kA (8/20µs)
Ozemljitev prek:	U-profil
Priključek za oklop	da
Raven zaščite @ C1	<65 V
Raven zaščite žila-ozemljitev	<800 V
Raven zaščite žila-žila	<55 V
Serijska upornost na žilo	2,35 Ω ± 5 %
Signalizacija na aparatu	odčitljivo
Skladno z normo	IEC 61643-21
Skupni odvodni udarni tok (10/350)	D1: 2 kA
Skupni odvodni udarni tok (8/20)	10 kA
SPD po IEC 61643-21	Class I+II+III/D1+C2+C1
Število polov	4
Vrsta zaščite	IP20
Vstavitveno slabljenje (Insertion loss)	≤3 dB
Zaščita	neposredno
