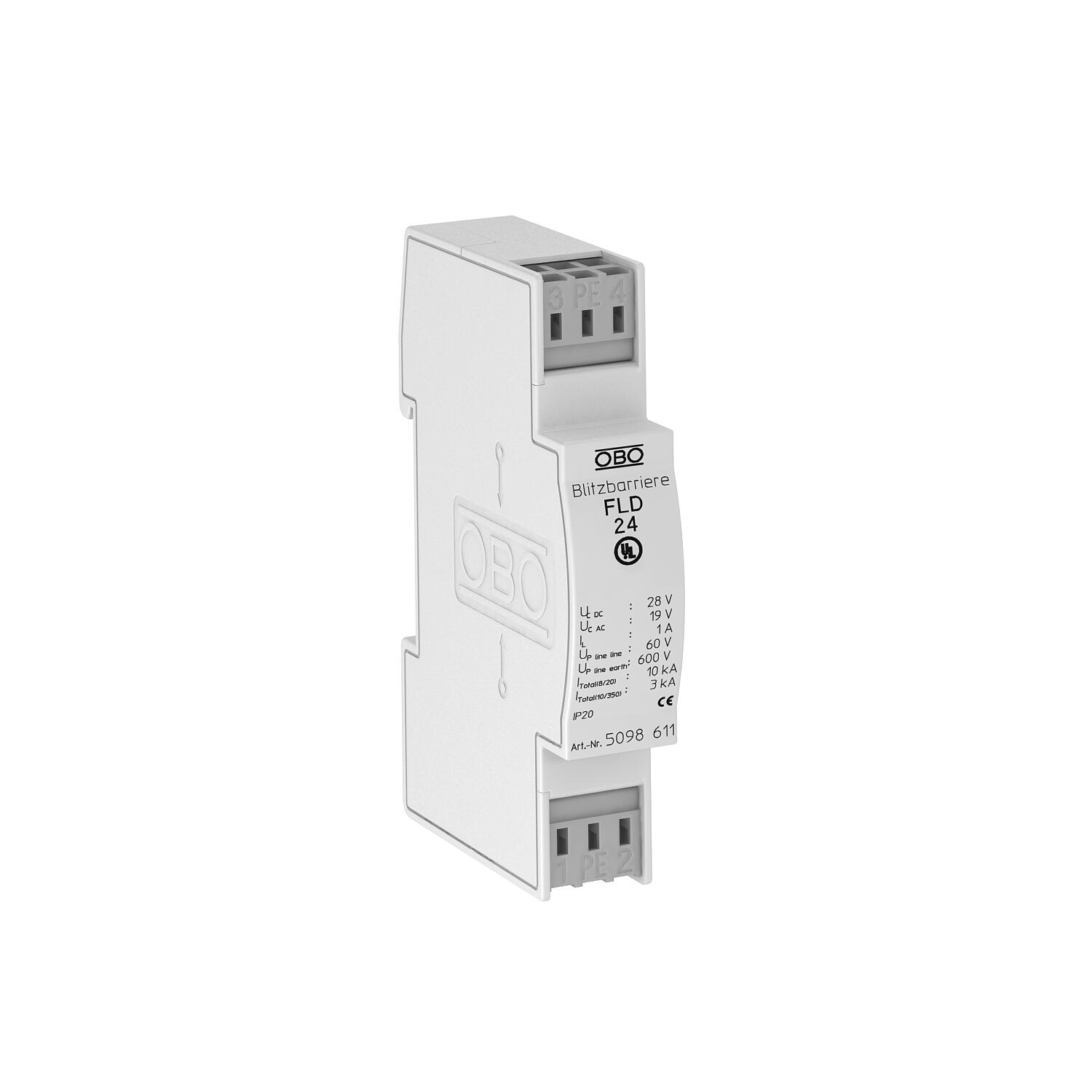

Srednja in fina zaščita FLD za dvožilne sisteme 24 V

Št. art. 5098611 | EAN 4012195578383

Št. art. / Tip	5098611 / FLD 24

Število polov	2

Najvišja trajna napetost AC	19 V

Najvišja trajna napetost DC	28 V

Natični sistem	Sponka

Opis izdelka

Opis izdelka

Prenapetostna zaščita za uporabo v merilni, krmilni in regulacijski tehniki

• srednja in fina zaščita
• standardna izvedba za dvožilne sisteme

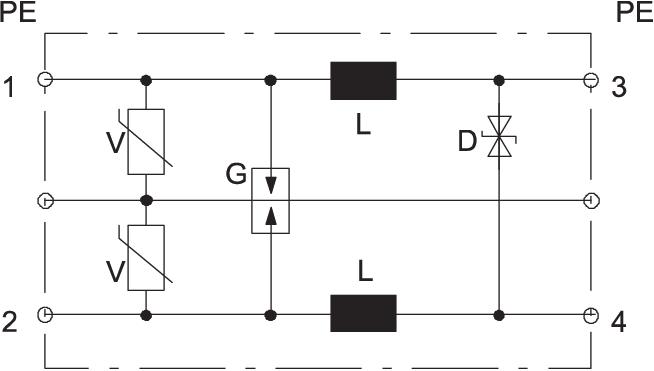

• dvostopenjsko zaščitno vezje
• z brezvijačnimi priključnimi sponkami, enostavnimi za montažo
• v prostorsko varčnem rasterju 17,5 mm
• z induktivno razklopitvijo v vzdolžni veji

Uporaba: univerzalna uporaba na nosilnem profilu s kapico 35 mm v vsakem običajnem razdelilnem ohišju.

Tehnični podatki

Tehnični podatki

Daljinski javljalni kontakt	ne
Delilna enota TE (17,5 mm)	1
Dimenzija	24V AC
Dovoljenja	UL
Eksplozijsko preizkušena izvedba	ne
Impulzni tok	1,5 kA
Izolacijska upornost	>1 MΩ
Kapaciteta (žila-ozemljitev)	<1 nF
Kapaciteta (žila-žila)	<10 nF
Kategorie	Tip 1+2+3/D1+C2+C1
LPZ	0→3
Maks. priključni presek, fleksibilni	2,5 mm²
Maks. priključni presek, togi	2,5 mm²
Maks. priključni presek, večžični	2,5 mm²
Maks. temperaturno območje uporabe	80 °C
Mejna frekvenca	0,18 MHz
Min. priključni presek, fleksibilni	0,14 mm²
Min. priključni presek, togi	0,14 mm²
Min. priključni presek, večžilni	0,14 mm²
Min. temperaturno območje uporabe	-40 °C

Najvišja trajna napetost AC	19 V
Najvišja trajna napetost DC	28 V
Natični sistem	Sponka
Nazivni bremenski tok AC	0,7 A
Nazivni bremenski tok DC	1 A
Nazivni odvodni udarni tok (8/20 µs)	5 kA
Odpornost proti udarnemu toku žila-ozemljitev	C2: 10 kV / 5 kA (8/20µs)
Odpornost proti udarnemu toku žila-žila	C2: 5 kV / 2,5 kA (8/20µs)
Ozemljitev prek:	Sponka
Priključek za oklop	ne
Raven zaščite žila-ozemljitev	<600 V
Raven zaščite žila-žila	<60 V
Serijska induktivnost na žilo	120 µH ± 20 %
Skladno z normo	IEC 61643-21
Skupni odvodni udarni tok (10/350)	D1: 3 kA
Skupni odvodni udarni tok (8/20)	10 kA
SPD po IEC 61643-21	Class I+II+III/D1+C2+C1
Število polov	2
Vrsta zaščite	IP20
Vstavitveno slabljenje (Insertion loss)	3 dB @ 180 kHz dB
