Stenska konzola AW 80
Št. art. 6417884 | EAN 4012196203833
- Opis izdelka
-
Opis izdelka

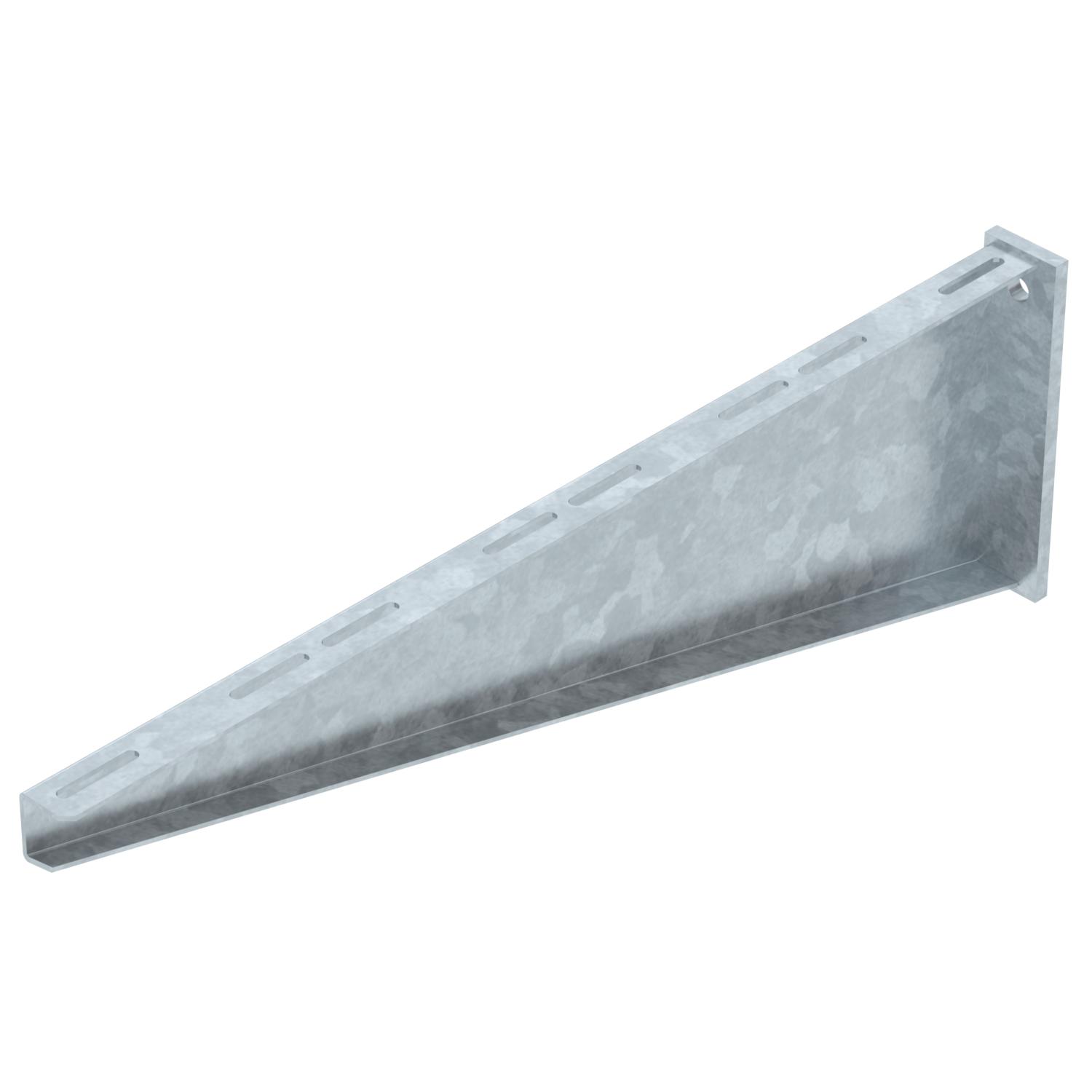

Heavy-duty wall bracket with welded head plate.
-
- Tehnični podatki
-
Tehnični podatki

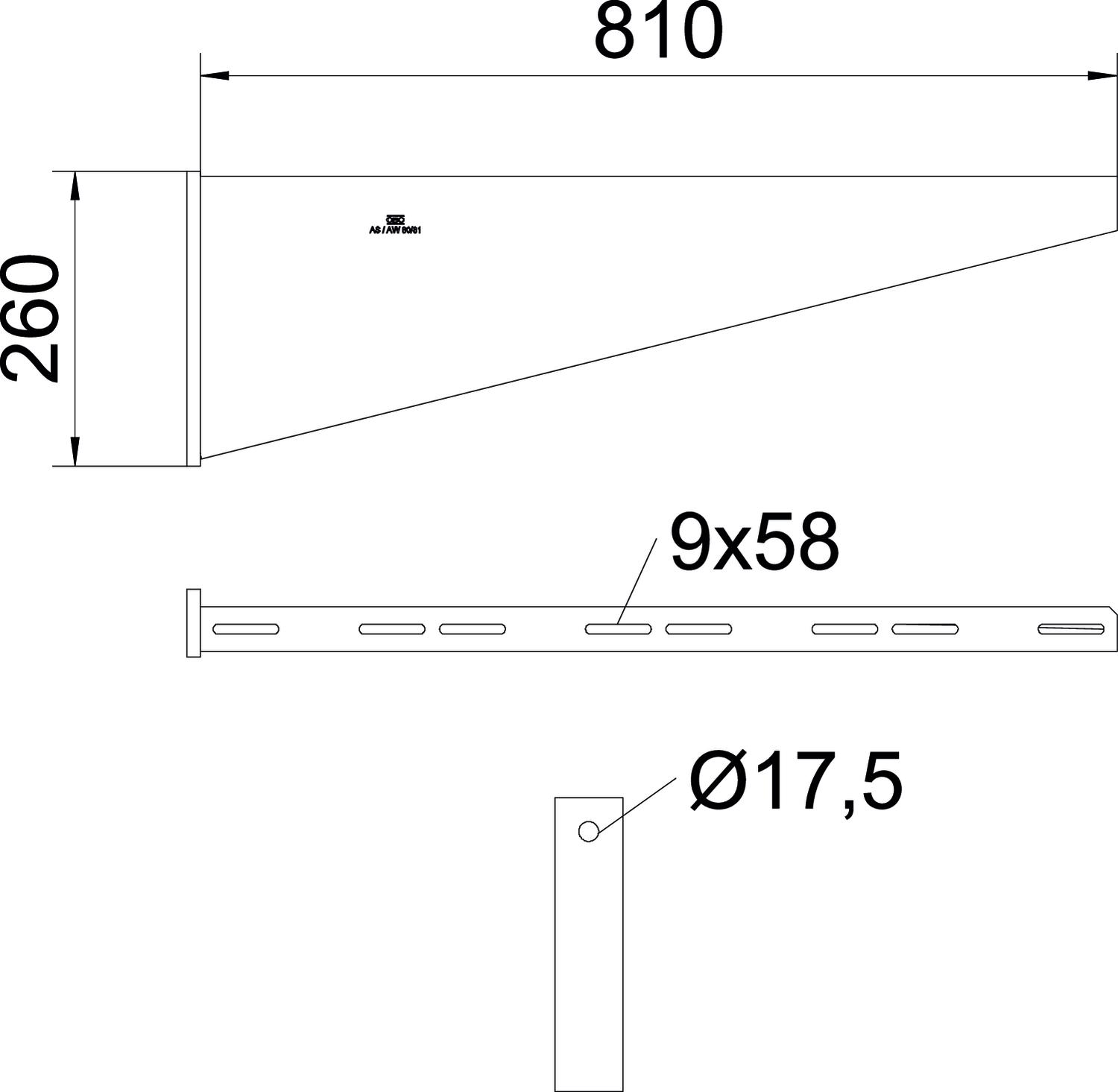

Dimenzija B810mm Dolžina 60 mm F v kN 8 kN Izvedba Stenski in stropni nosilec Maks. kotno območje 90 mm Material Jeklo Mera A 60 mm Mera B 810 mm Mera H 260 mm Mera L 810 mm Min. kotno območje 90 mm Nerjavno jeklo, luženo ne Ohranitev delovanja naprav ne Površina vroče pocinkano Promjer rupe 17,5 mm Širina 810 mm Višina 260 mm Tehnični podatki
Load diagram, bracket, type AW 80
-
Upogibanje vrha konzole pri dovoljeni obremenitvi konzole
-
Dovoljena obremenitev konzole v kN
-
Krivulja obremenitve z dolžino konzole v mm
-
- Vsi tipi
-
Montažni pribor
Proizvodi Tip Št. art. Količina Min. prodajna enota
Ploščati vijak s razširjeno matico F
FRSB 6x12 F 6406122 100 Kos - Prenosi
-
