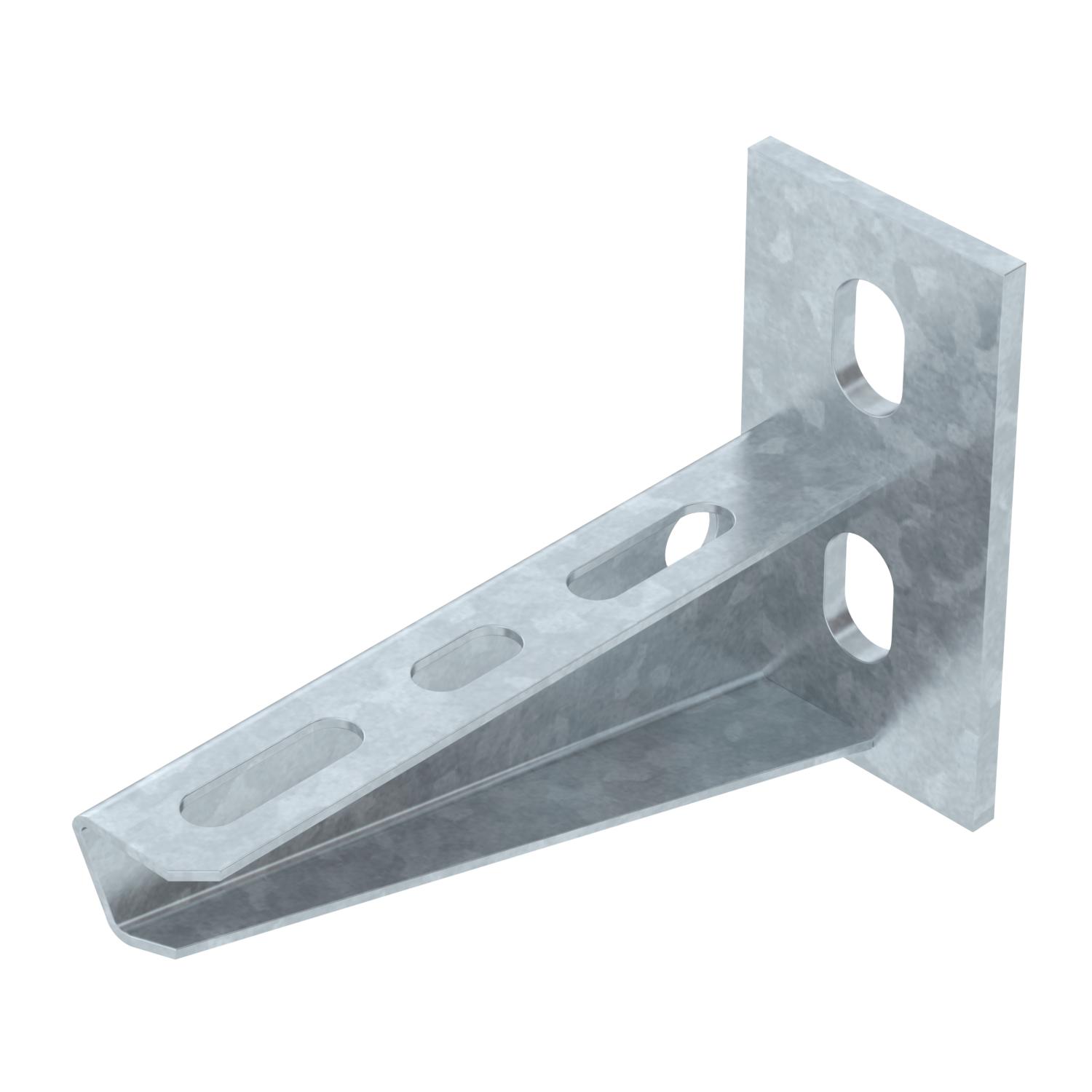

Stenski in stropni nosilec AW 15 2L
Št. art. 6420909 | EAN 4012195076773
- Opis izdelka
-
Opis izdelkaStenska in stropna konzola s privarjeno nosilno ploščo in dvema pritrdilnima luknjama.
-
- Tehnični podatki
-
Tehnični podatki
Barva cink Dimenzija B110mm Dolžina 40 mm F v kN 1,5 kN Izvedba Stenski in stropni nosilec Maks. kotno območje 90 mm Material Jeklo Mera A 40 mm Mera B 110 mm Mera H 80 mm Min. kotno območje 90 mm Nerjavno jeklo, luženo ne Ohranitev delovanja naprav ne Površina vroče pocinkano Promjer rupe 11 mm Širina 110 mm Širina 4 in Višina 80 mm Višina 1,73 in Tehnični podatki
Load diagram, bracket, type AW 15
-
Upogibanje vrha konzole pri dovoljeni obremenitvi konzole
-
Dovoljena obremenitev konzole v kN
-
Krivulja obremenitve z dolžino konzole v mm
-
- Vsi tipi
-
Vsi tipi
-
Montažni pribor
Proizvodi Tip Št. art. Količina Min. prodajna enota
Ploščati vijak s razširjeno matico F
FRSB 6x12 F 6406122 100 Kos - Prenosi
-
