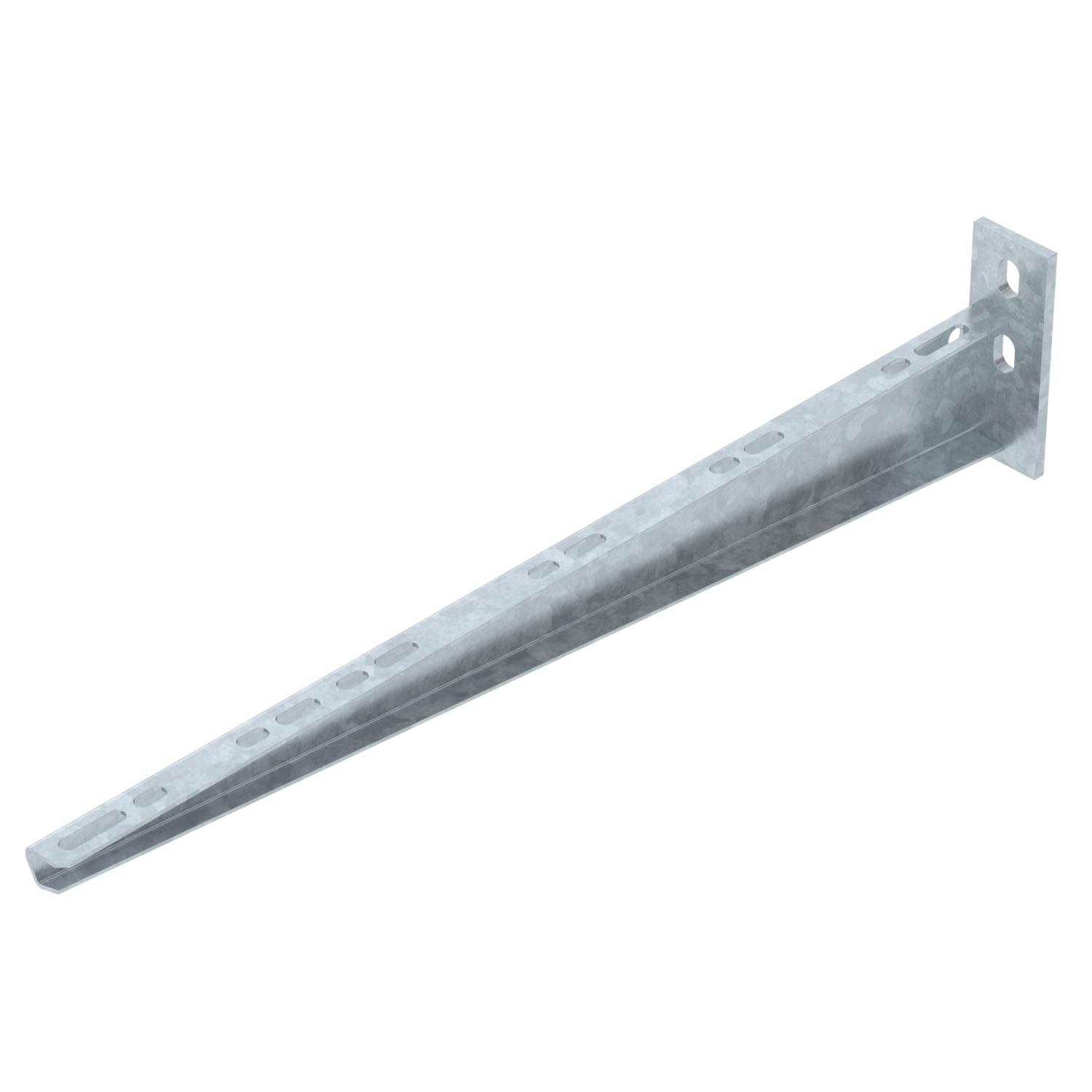

Stenski in stropni nosilec AW 15 2L
Št. art. 6420924 | EAN 4012195076841
- Opis izdelka
-
Opis izdelkaStenska in stropna konzola s privarjeno nosilno ploščo in dvema pritrdilnima luknjama.
-
- Tehnični podatki
-
Tehnični podatki

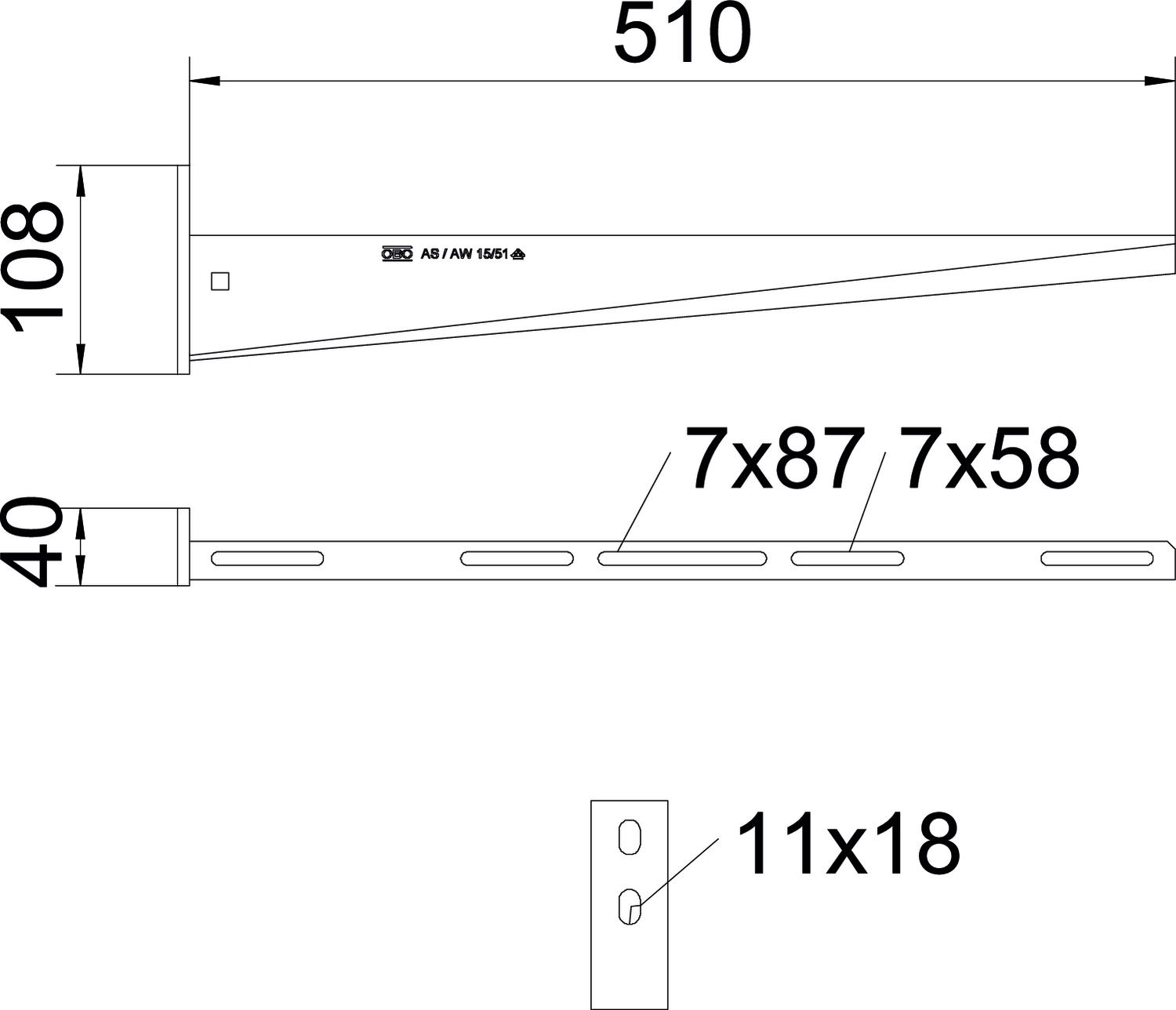

Barva cink Dimenzija B510mm Dolžina 40 mm F v kN 1,5 kN Izvedba Stenski in stropni nosilec Maks. kotno območje 90 mm Material Jeklo Mera A 40 mm Mera B 510 mm Mera H 108 mm Min. kotno območje 90 mm Nerjavno jeklo, luženo ne Ohranitev delovanja naprav ne Površina vroče pocinkano Promjer rupe 11 mm Širina 510 mm Širina 20 in Višina 108 mm Višina 2,83 in Tehnični podatki
Load diagram, bracket, type AW 15
-
Upogibanje vrha konzole pri dovoljeni obremenitvi konzole
-
Dovoljena obremenitev konzole v kN
-
Krivulja obremenitve z dolžino konzole v mm
-
- Vsi tipi
-
Vsi tipi
-
Montažni pribor
Proizvodi Tip Št. art. Količina Min. prodajna enota
Ploščati vijak s razširjeno matico F
FRSB 6x12 F 6406122 100 Kos - Prenosi
-
