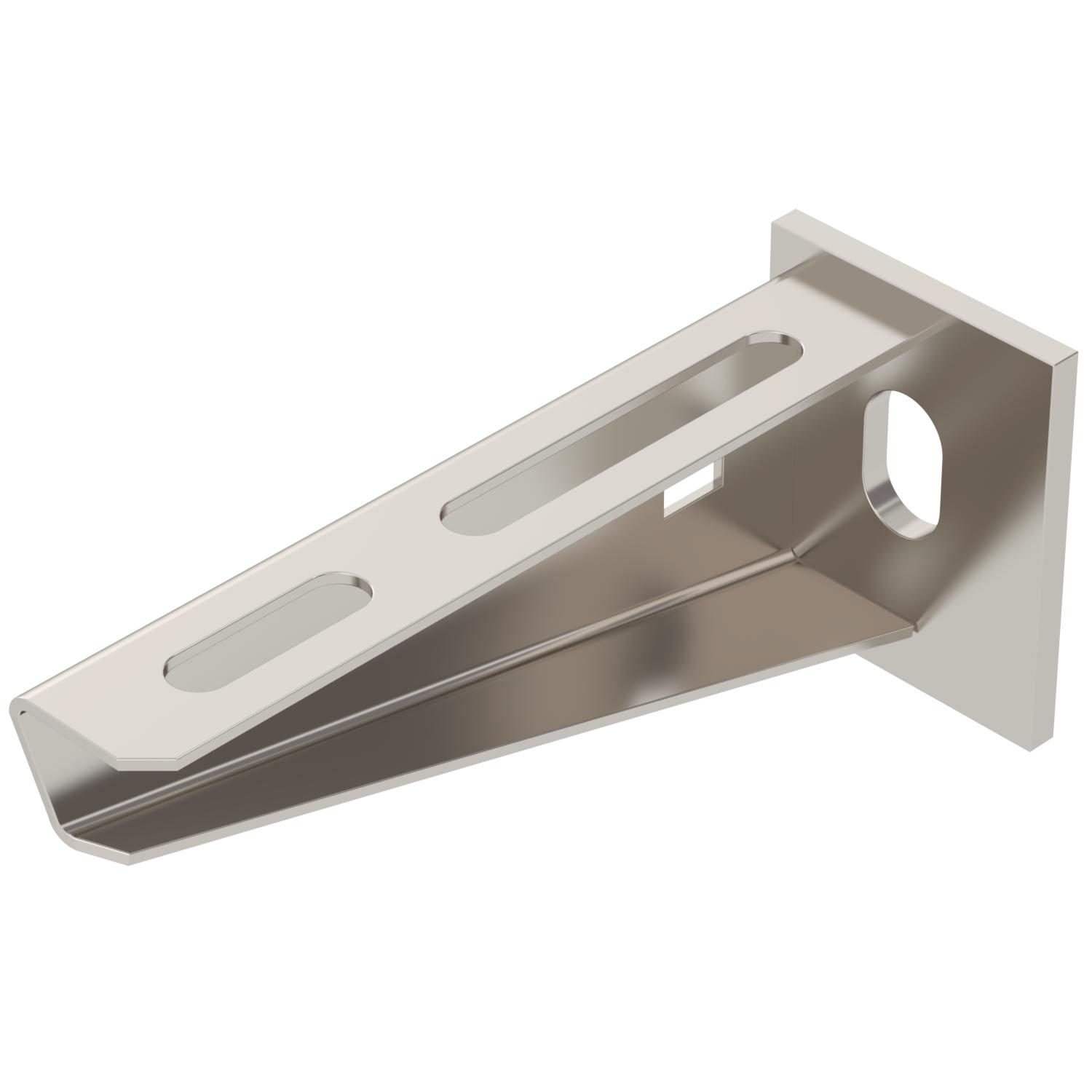

Stenski in stropni nosilec AW 15 A2
Št. art. 6421008 | EAN 4012196207558
- Opis izdelka
-
Opis izdelkaLahka stenska in stropna konzola s privarjeno nosilno ploščo.
-
- Tehnični podatki
-
Tehnični podatki

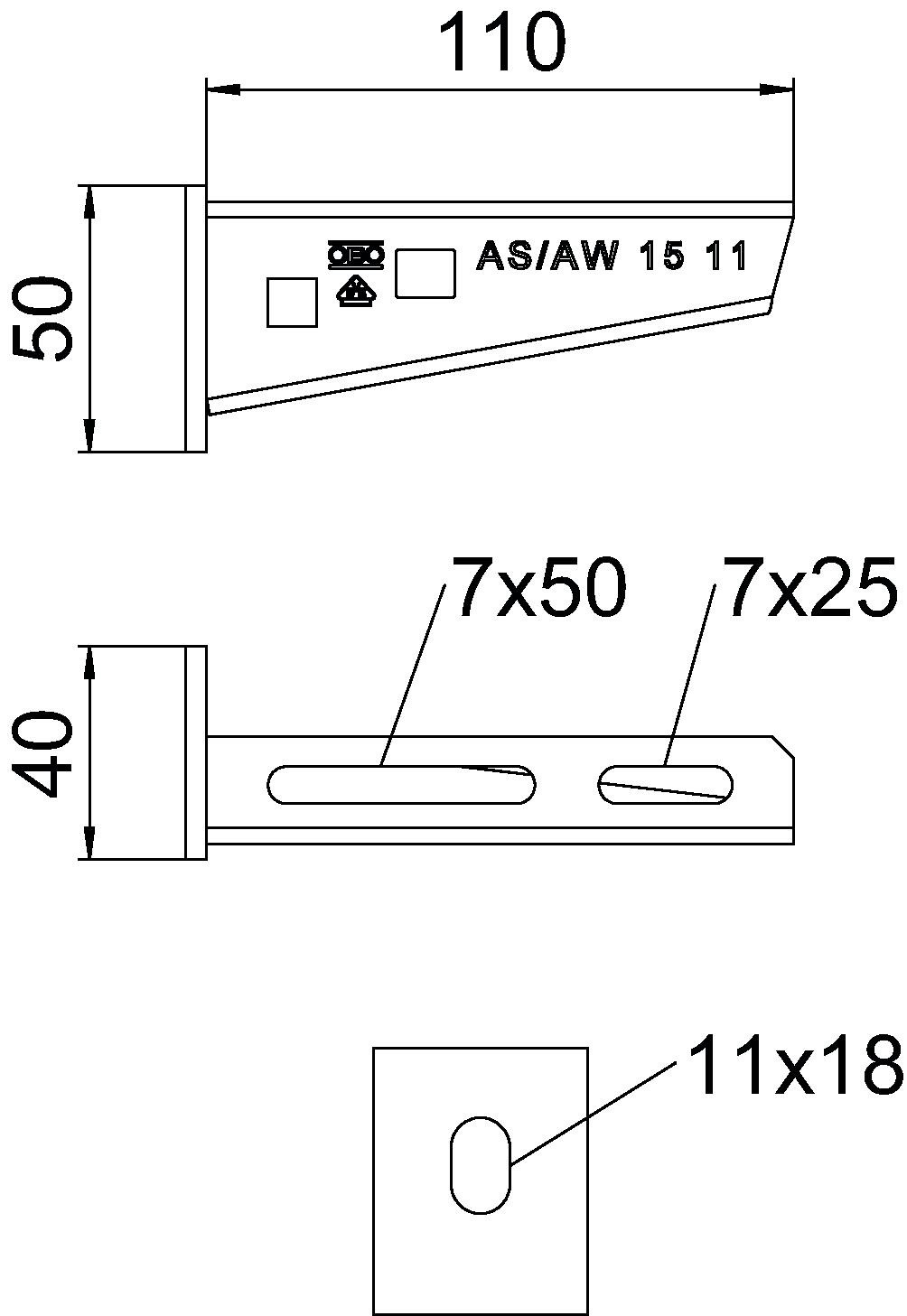

Barva legirano jeklo Dimenzija B110mm Dolžina 40 mm F v kN 1,5 kN Izvedba Stenski in stropni nosilec Maks. kotno območje 90 mm Material Nerjaveče jeklo 1.4301 Mera A 40 mm Mera B 110 mm Mera H 50 mm Min. kotno območje 90 mm Nerjavno jeklo, luženo da Odtis CO₂ (GWP) od zibelke do vrat 0,7783 kg CO₂e / 1 Kos Ohranitev delovanja naprav ne Površina surovo, naknadno obdelano Promjer rupe 11 mm Širina 110 mm Višina 50 mm Tehnični podatki
Load diagram, bracket, type AW 15
-
Upogibanje vrha konzole pri dovoljeni obremenitvi konzole
-
Dovoljena obremenitev konzole v kN
-
Krivulja obremenitve z dolžino konzole v mm
-
- Vsi tipi
-
Vsi tipi
-
Montažni pribor
Proizvodi Tip Št. art. Količina Min. prodajna enota
Ploščati vijak s razširjeno matico A2
FRSB 6x12 A2 6406138 100 Kos - Prenosi
-
