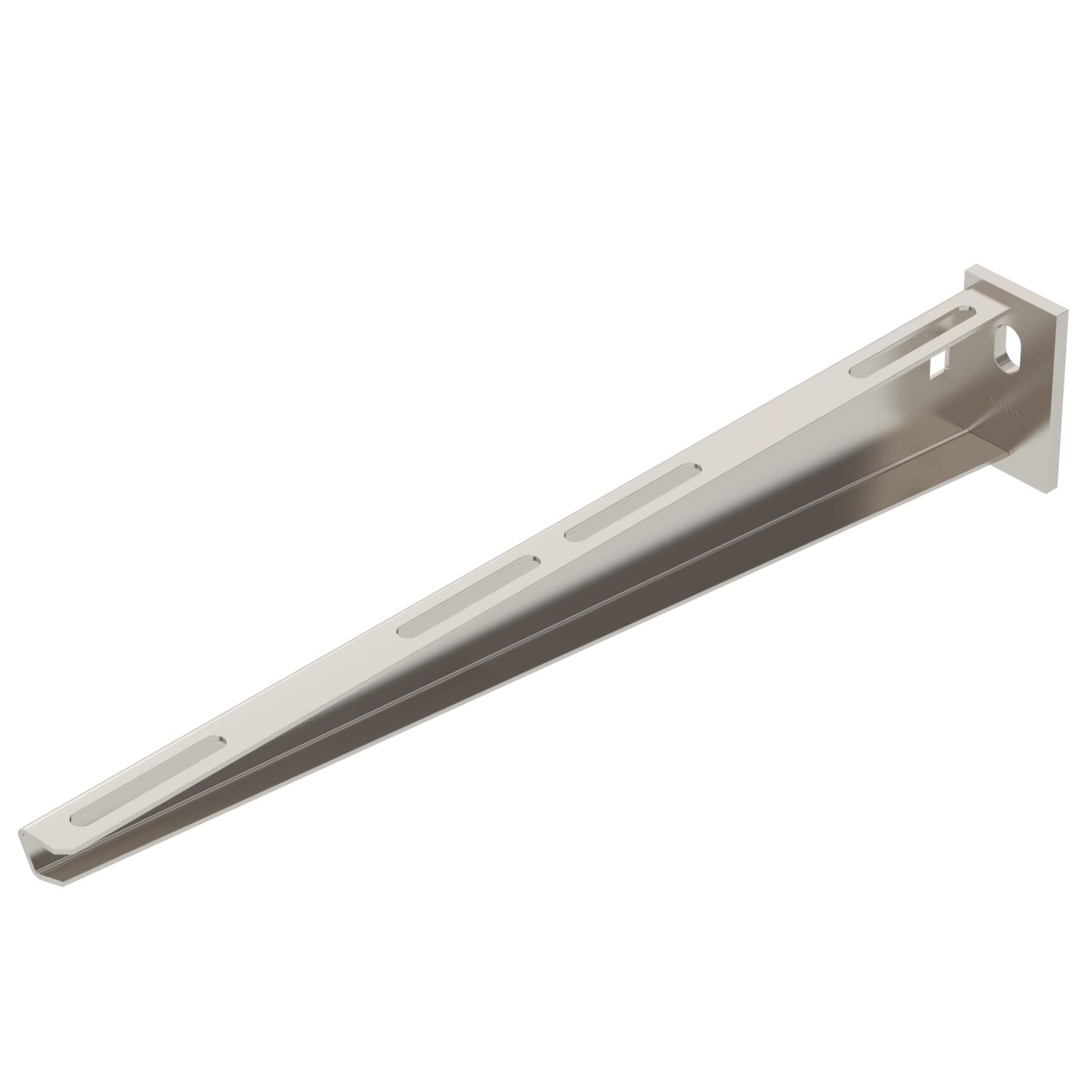

Stenski in stropni nosilec AW 15 A2
Št. art. 6421036 | EAN 4012195061953
- Opis izdelka
-
Opis izdelkaLahka stenska in stropna konzola s privarjeno nosilno ploščo.
-
- Tehnični podatki
-
Tehnični podatki

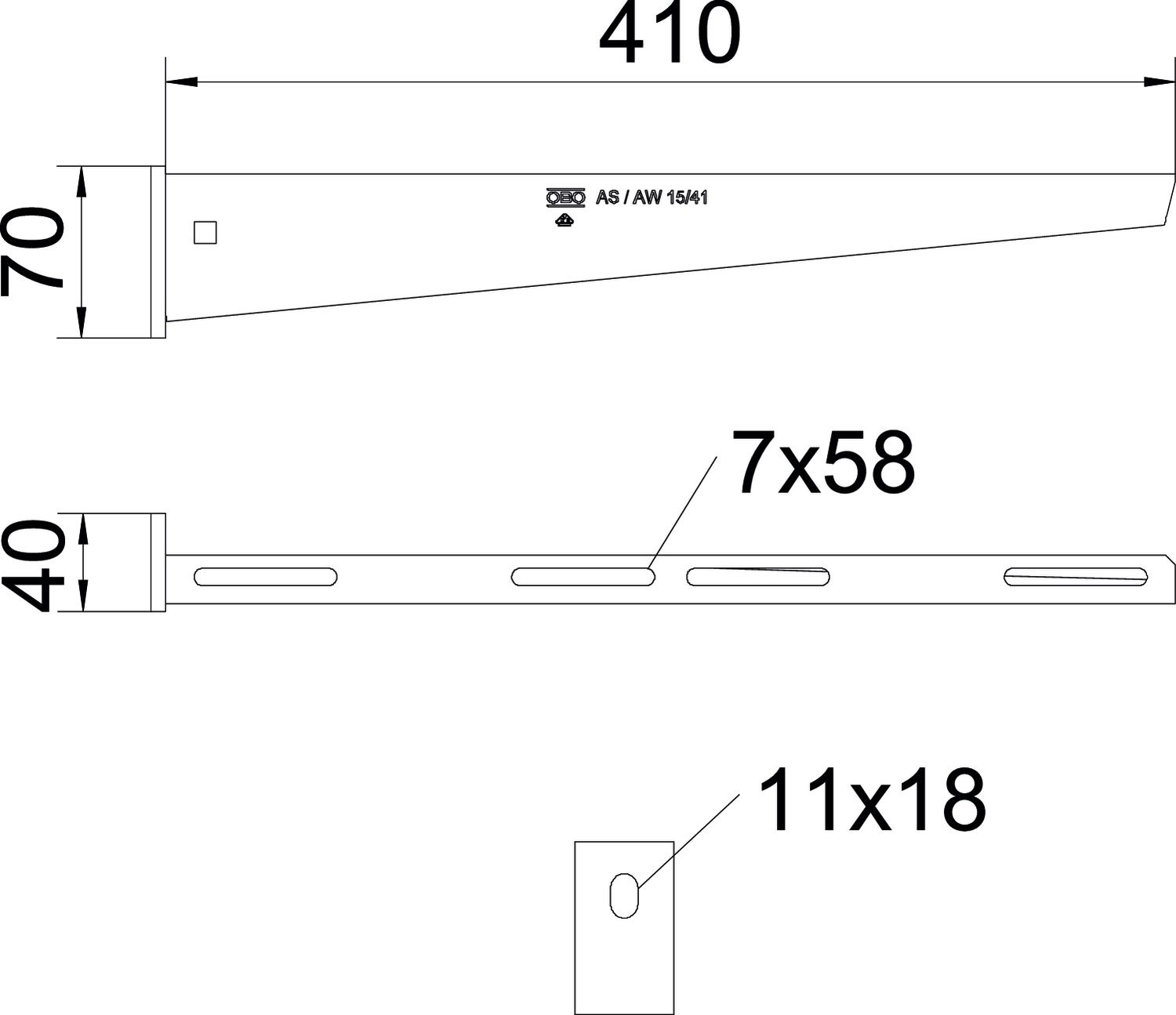

Barva legirano jeklo Dimenzija B410mm Dolžina 40 mm F v kN 1,5 kN Izvedba Stenski in stropni nosilec Maks. kotno območje 90 mm Material Nerjaveče jeklo 1.4301 Mera A 40 mm Mera B 410 mm Mera H 70 mm Min. kotno območje 90 mm Nerjavno jeklo, luženo da Ohranitev delovanja naprav ne Površina surovo, naknadno obdelano Promjer rupe 11 mm Širina 410 mm Višina 70 mm Tehnični podatki
Load diagram, bracket, type AW 15
-
Upogibanje vrha konzole pri dovoljeni obremenitvi konzole
-
Dovoljena obremenitev konzole v kN
-
Krivulja obremenitve z dolžino konzole v mm
-
- Vsi tipi
-
Vsi tipi
-
Montažni pribor
Proizvodi Tip Št. art. Količina Min. prodajna enota
Ploščati vijak s razširjeno matico A2
FRSB 6x12 A2 6406138 100 Kos - Prenosi
-
