Stenski in stropni nosilec AW 15 FT
Št. art. 6420710 | EAN 4012196207251
- Opis izdelka
-

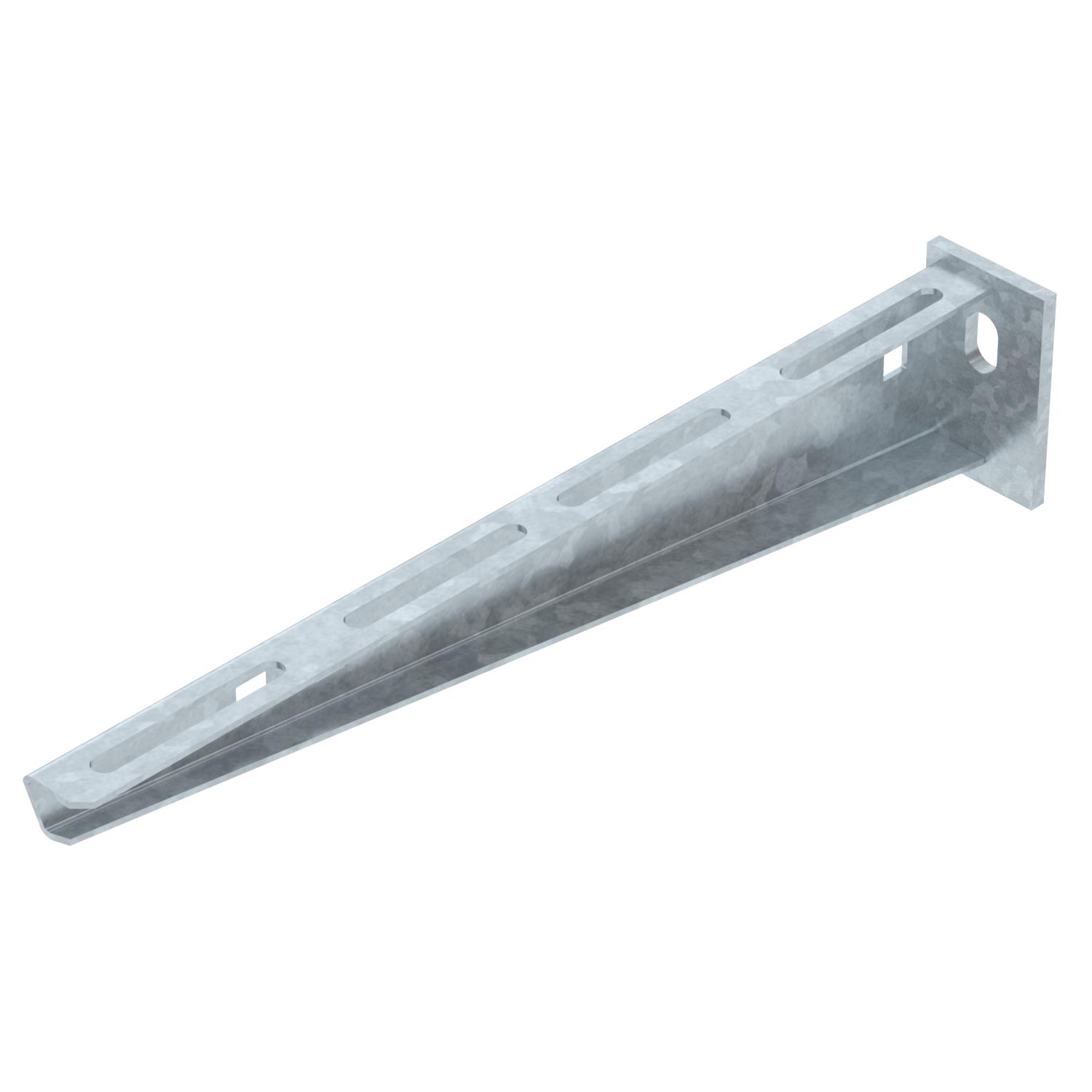

Opis izdelkaLahka stenska in stropna konzola s privarjeno nosilno ploščo.
-
- Tehnični podatki
-
Tehnični podatki

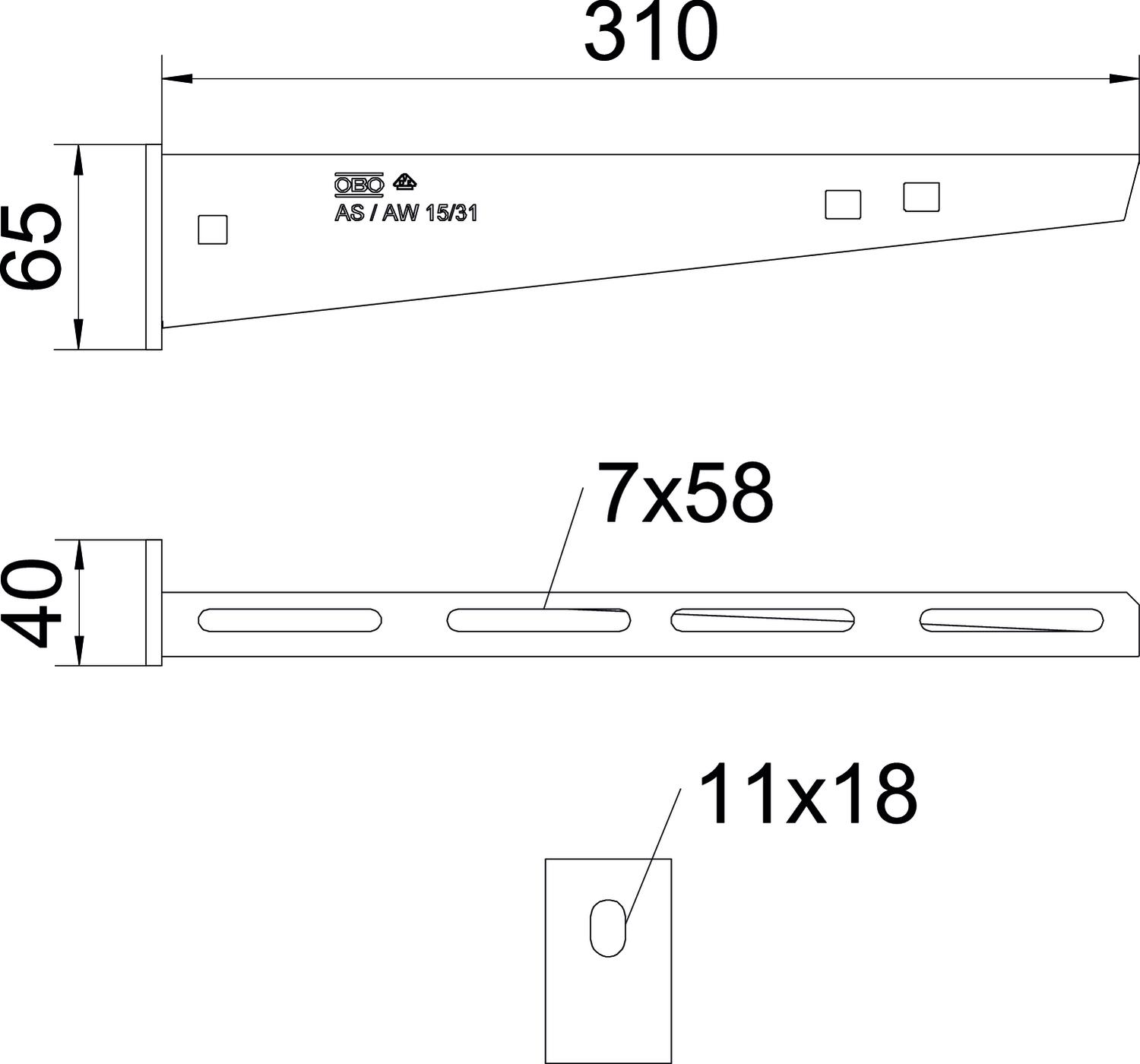

Artikel EPD da Barva cink Dimenzija B310mm Dolžina 40 mm F v kN 1,5 kN Izvedba Stenski in stropni nosilec Maks. kotno območje 90 mm Maß W 310 mm Material Jeklo Mera A 40 mm Mera B 310 mm Mera H 65 mm Min. kotno območje 90 mm Nerjavno jeklo, luženo ne Odtis CO₂ (GWP) od zibelke do vrat 0,9623 kg CO₂e / 1 Kos Ohranitev delovanja naprav da Površina vroče pocinkano Promjer rupe 11 mm Širina 12 in Širina 310 mm Višina 2,56 in Višina 65 mm Tehnični podatki
Load diagram, bracket, type AW 15
-
Upogibanje vrha konzole pri dovoljeni obremenitvi konzole
-
Dovoljena obremenitev konzole v kN
-
Krivulja obremenitve z dolžino konzole v mm
-
- Vsi tipi
-
Vsi tipi
-
Montažni pribor
Proizvodi Tip Št. art. Količina Min. prodajna enota
Ploščati vijak s razširjeno matico F
FRSB 6x12 F 6406122 100 Kos - Prenosi
-
