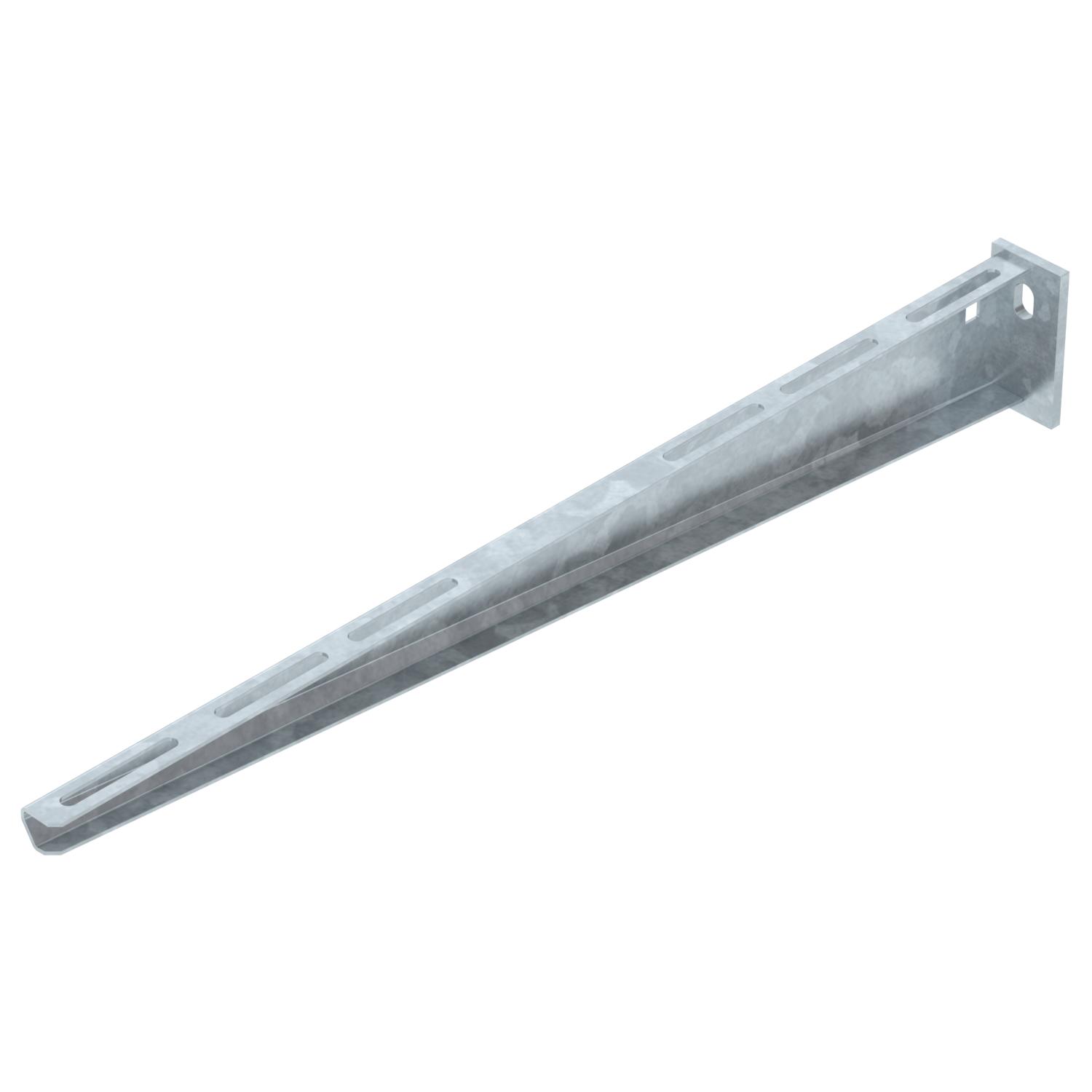

Stenski in stropni nosilec AW 15 FT
Št. art. 6420796 | EAN 4012196207435
- Opis izdelka
-
Opis izdelkaLahka stenska in stropna konzola s privarjeno nosilno ploščo.
-
- Tehnični podatki
-
Tehnični podatki

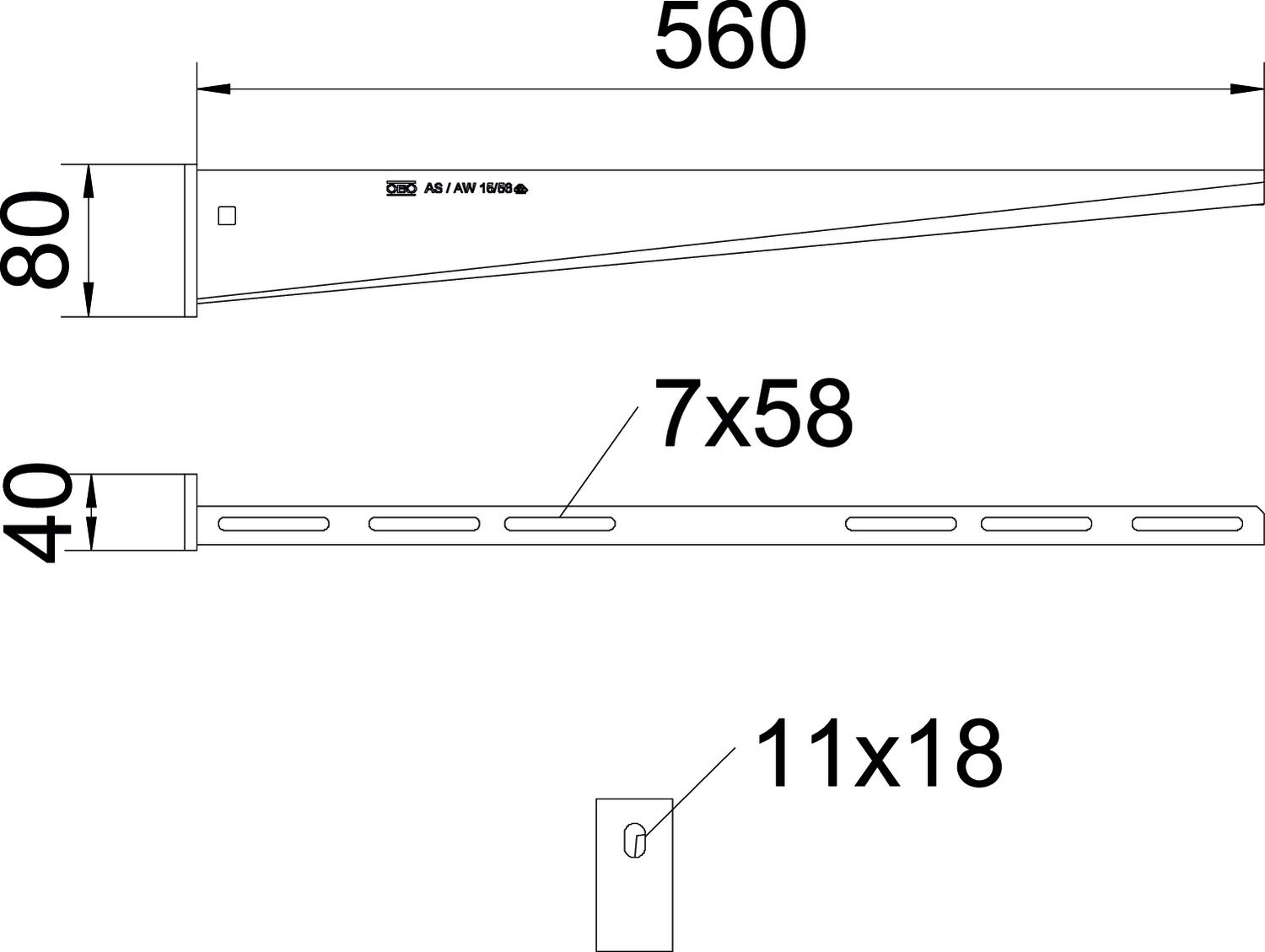

Artikel EPD da Barva cink Dimenzija B560mm Dolžina 40 mm F v kN 1,5 kN Izvedba Stenski in stropni nosilec Maks. kotno območje 90 mm Maß W 560 mm Material Jeklo Mera A 40 mm Mera B 560 mm Mera H 80 mm Min. kotno območje 90 mm Nerjavno jeklo, luženo ne Ohranitev delovanja naprav ne Površina vroče pocinkano Promjer rupe 11 mm Širina 560 mm Višina 80 mm Tehnični podatki
Load diagram, bracket, type AW 15
-
Upogibanje vrha konzole pri dovoljeni obremenitvi konzole
-
Dovoljena obremenitev konzole v kN
-
Krivulja obremenitve z dolžino konzole v mm
-
- Vsi tipi
-
Vsi tipi
-
Montažni pribor
Proizvodi Tip Št. art. Količina Min. prodajna enota
Ploščati vijak s razširjeno matico F
FRSB 6x12 F 6406122 100 Kos - Prenosi
-
