Stenski in stropni nosilec AW 30 FT
Št. art. 6419712 | EAN 4012196206650
- Opis izdelka
-

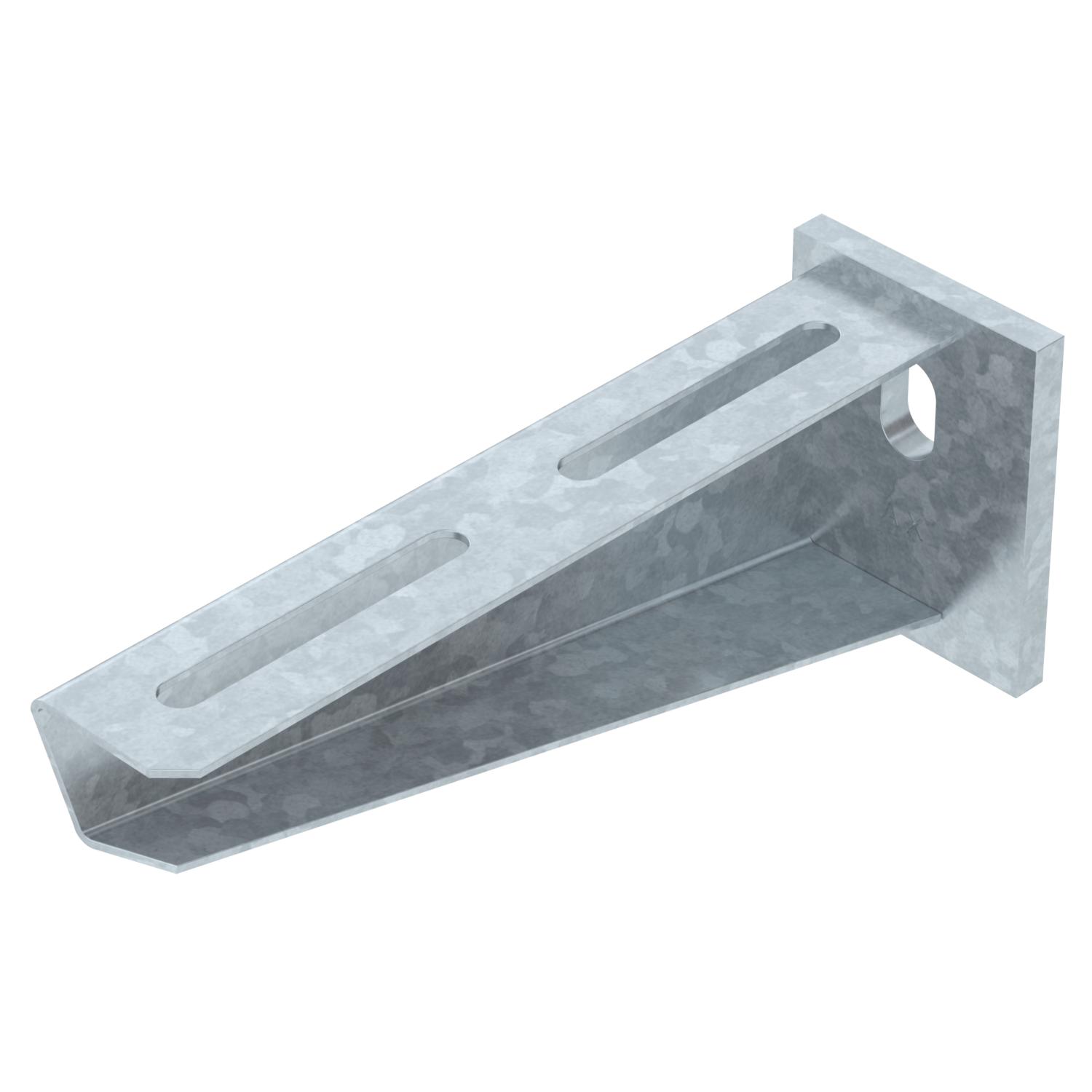

Opis izdelkaSrednje težka stenska in stropna konzola s privarjeno nosilno ploščo.
-
- Tehnični podatki
-
Tehnični podatki
Artikel EPD da Barva cink Dimenzija B160mm Dolžina 50 mm F v kN 3 kN Izvedba Stenski in stropni nosilec Maks. kotno območje 90 mm Material Jeklo Mera A 50 mm Mera B 160 mm Mera H 65 mm Min. kotno območje 90 mm Nerjavno jeklo, luženo ne Ohranitev delovanja naprav ne Površina vroče pocinkano Promjer rupe 11 mm Širina 160 mm Višina 65 mm Tehnični podatki
Load diagram, bracket, type AW 30
-
Upogibanje vrha konzole pri dovoljeni obremenitvi konzole
-
Dovoljena obremenitev konzole v kN
-
Krivulja obremenitve z dolžino konzole v mm
-
- Vsi tipi
-
Vsi tipi
-
Montažni pribor
Proizvodi Tip Št. art. Količina Min. prodajna enota
Ploščati vijak s razširjeno matico F
FRSB 6x12 F 6406122 100 Kos - Prenosi
-
Podatkovni list AW 30 16 FT / 6419712 , 0.27MB , pdfEU-Izjava o skladnosti AW 30 16 FT / 6419712 , 0.13MB , pdfIzjava o verodostojnosti okoljskih podatkov AW 30 16 FT / 6419712 , 1.48MB , pdfZK Izjava o skladnosti AW 30 16 FT / 6419712 , 0.09MB , pdfREACH Izjava o skladnosti AW 30 16 FT / 6419712 , 0.12MB , pdfRoHS Izjava o skladnosti AW 30 16 FT / 6419712 , 0.12MB , pdfDovoljenje za opremljanje z znaki Dovoljenje za opremljanje z znaki VDE za stropne nosilce in konzole , 0.12MB , pdfPomoč pri izbiri Selection aid cable trays, screwable , 2.17MB , pdfPomoč pri izbiri Selection aid for cable trays, Magic , 0.23MB , pdfNavodila za montažo General information on the mounting , 2.61MB , pdfNavodila za montažo Navodila za montažo U-profilov , 1.76MB , pdf
