Stenski in stropni nosilec AW 30 FT
Št. art. 6419720 | EAN 4012196206711
- Opis izdelka
-

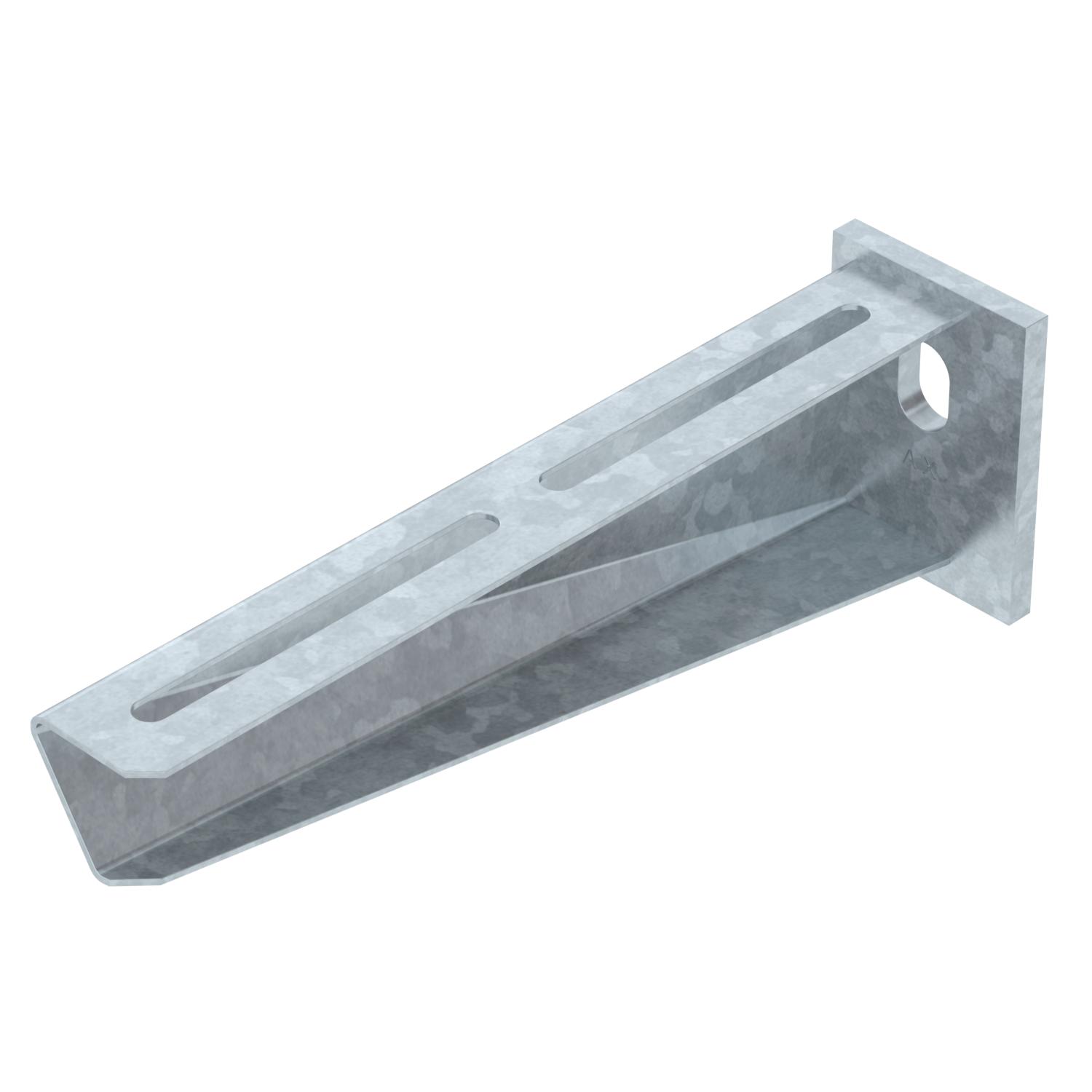

Opis izdelkaSrednje težka stenska in stropna konzola s privarjeno nosilno ploščo.
-
- Tehnični podatki
-
Tehnični podatki

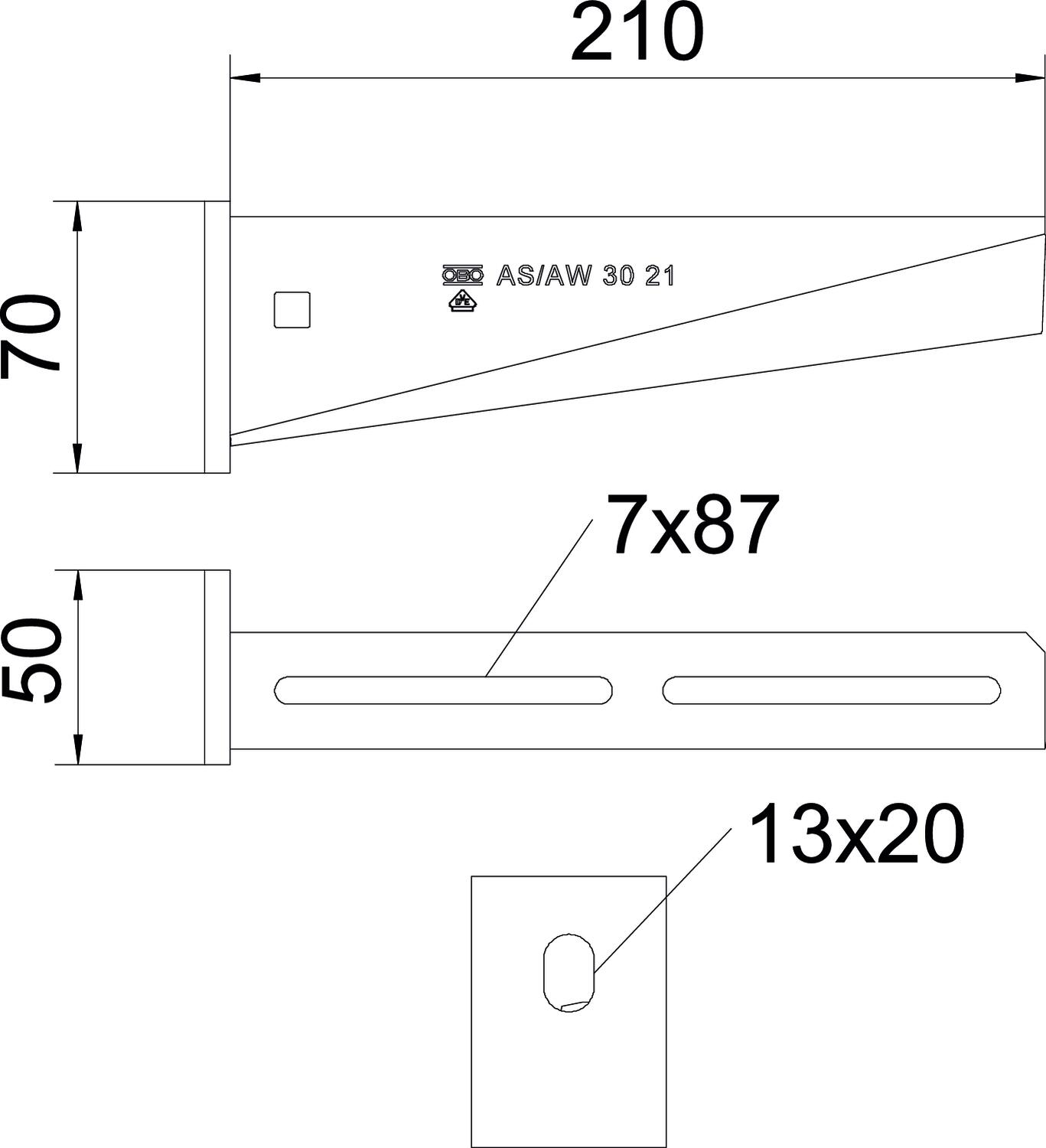

Artikel EPD da Barva cink Dimenzija B210mm Dolžina 50 mm F v kN 3 kN Izvedba Stenski in stropni nosilec Maks. kotno območje 90 mm Material Jeklo Mera A 50 mm Mera B 210 mm Mera H 70 mm Min. kotno območje 90 mm Nerjavno jeklo, luženo ne Odtis CO₂ (GWP) od zibelke do vrat 0,484 kg CO₂e / 1 Kos Ohranitev delovanja naprav da Površina vroče pocinkano Promjer rupe 13 mm Širina 210 mm Višina 70 mm Tehnični podatki
Load diagram, bracket, type AW 30
-
Upogibanje vrha konzole pri dovoljeni obremenitvi konzole
-
Dovoljena obremenitev konzole v kN
-
Krivulja obremenitve z dolžino konzole v mm
-
- Vsi tipi
-
Vsi tipi
-
Montažni pribor
Proizvodi Tip Št. art. Količina Min. prodajna enota
Ploščati vijak s razširjeno matico F
FRSB 6x12 F 6406122 100 Kos - Prenosi
-
Podatkovni list AW 30 21 FT / 6419720 , 0.30MB , pdfEU-Izjava o skladnosti AW 30 21 FT / 6419720 , 0.13MB , pdfOkoljska deklaracija proizvoda (EPD) AW 30 21 FT / 6419720 , 1.48MB , pdfZK Izjava o skladnosti AW 30 21 FT / 6419720 , 0.09MB , pdfREACH Izjava o skladnosti AW 30 21 FT / 6419720 , 0.12MB , pdfRoHS Izjava o skladnosti AW 30 21 FT / 6419720 , 0.12MB , pdfDovoljenje za opremljanje z znaki Dovoljenje za opremljanje z znaki VDE za stropne nosilce in konzole , 0.12MB , pdfPomoč pri izbiri Selection aid cable trays, screwable , 2.17MB , pdfPomoč pri izbiri Selection aid for cable trays, Magic , 0.23MB , pdfNavodila za montažo Navodila za montažo U-profilov , 1.76MB , pdfNavodila za montažo General information on the mounting , 2.65MB , pdf
