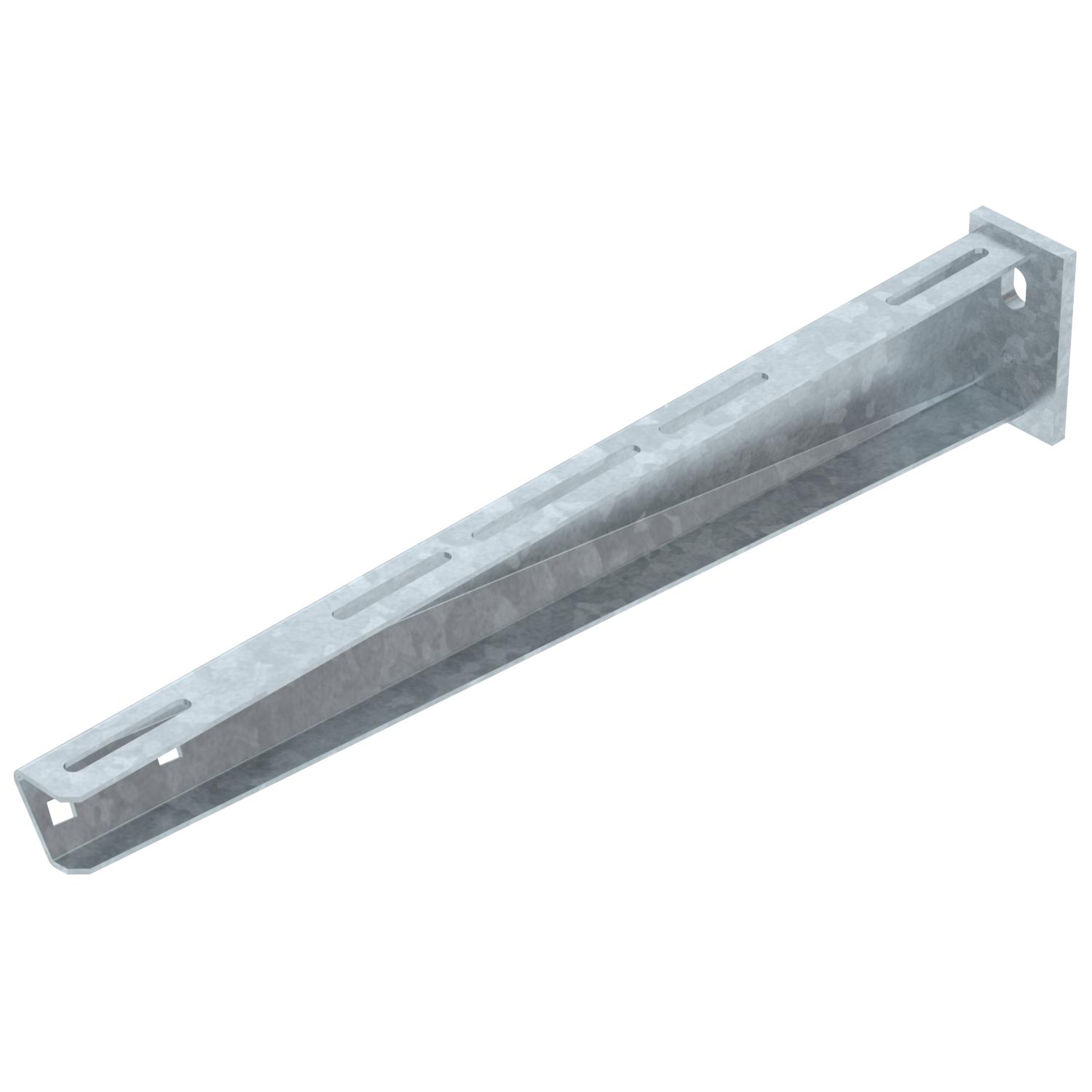

Stenski in stropni nosilec AW 30 FT
Št. art. 6419798 | EAN 4012196206896
- Opis izdelka
-
Opis izdelkaSrednje težka stenska in stropna konzola s privarjeno nosilno ploščo.
-
- Tehnični podatki
-
Tehnični podatki

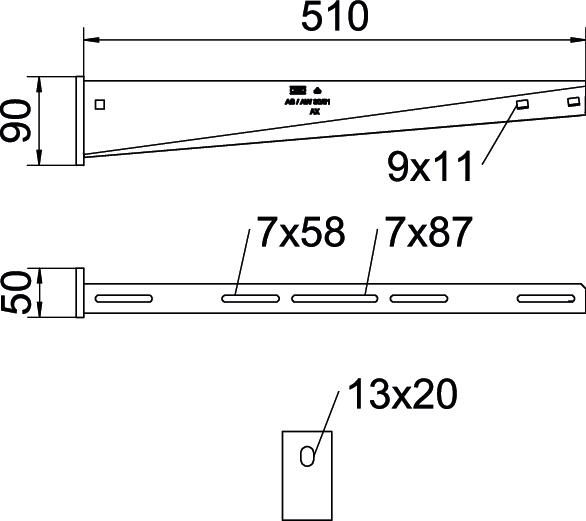

Artikel EPD da Barva cink Dimenzija B510mm Dolžina 50 mm F v kN 3 kN Izvedba Stenski in stropni nosilec Maks. kotno območje 90 mm Material Jeklo Mera A 50 mm Mera B 510 mm Mera H 90 mm Min. kotno območje 90 mm Nerjavno jeklo, luženo ne Ohranitev delovanja naprav ne Površina vroče pocinkano Promjer rupe 13 mm Širina 510 mm Višina 90 mm Tehnični podatki
Load diagram, bracket, type AW 30
-
Upogibanje vrha konzole pri dovoljeni obremenitvi konzole
-
Dovoljena obremenitev konzole v kN
-
Krivulja obremenitve z dolžino konzole v mm
-
- Vsi tipi
-
Vsi tipi
-
Montažni pribor
Proizvodi Tip Št. art. Količina Min. prodajna enota
Ploščati vijak s razširjeno matico F
FRSB 6x12 F 6406122 100 Kos - Prenosi
-
