Stenski in stropni nosilec AW 55 FT
Št. art. 6418635 | EAN 4012196205035
- Opis izdelka
-

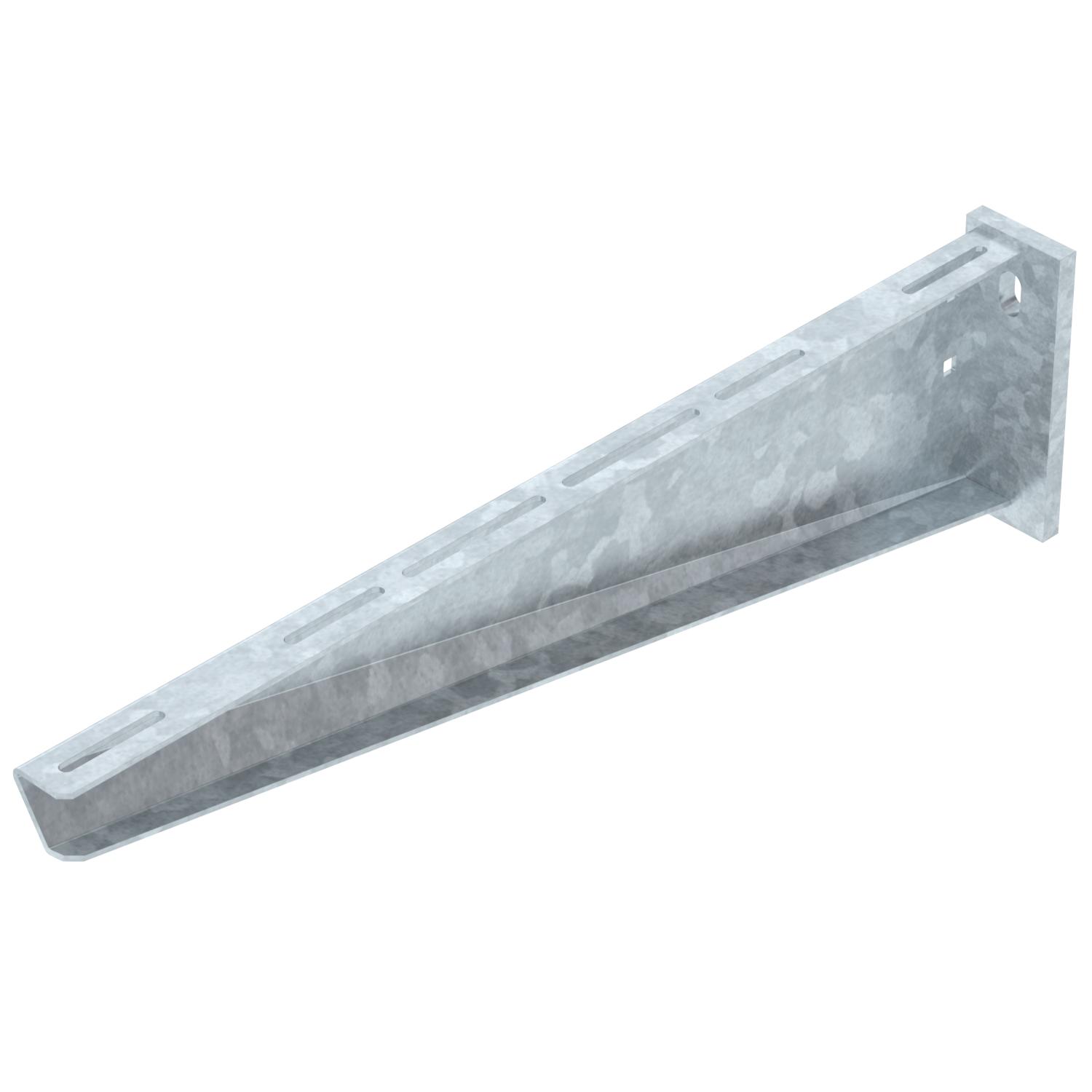

Opis izdelkaTežka stenska in stropna konzola s privarjeno nosilno ploščo.
-
- Tehnični podatki
-
Tehnični podatki

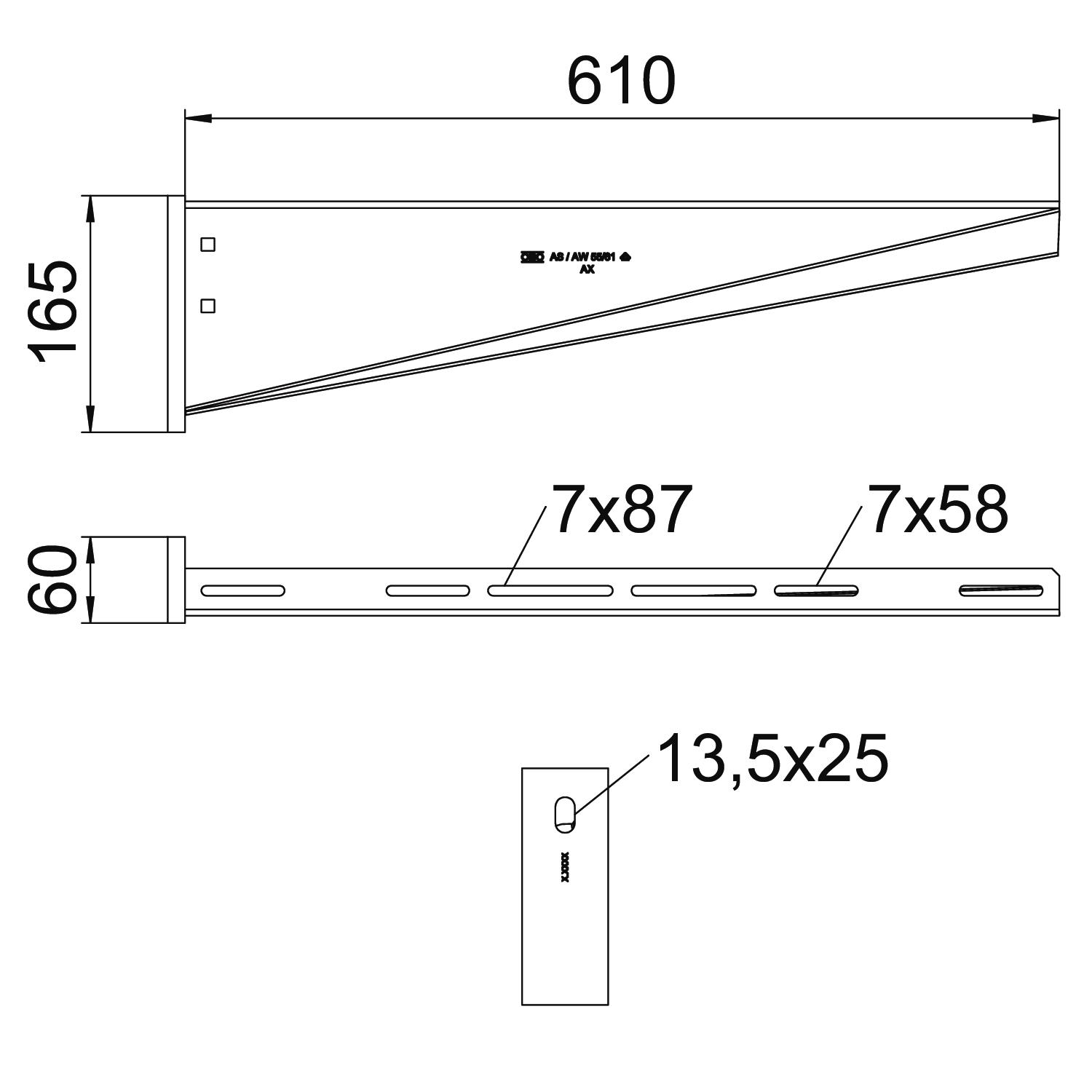

Artikel EPD da Barva cink Dimenzija B610mm Dolžina 60 mm F v kN 5,5 kN Izvedba Stenski in stropni nosilec Maks. kotno območje 90 mm Material Jeklo Mera A 60 mm Mera B 610 mm Mera H 165 mm Min. kotno območje 90 mm Nerjavno jeklo, luženo ne Ohranitev delovanja naprav ne Površina vroče pocinkano Promjer rupe 13,5 mm Širina 610 mm Višina 165 mm Tehnični podatki
Dijagram opterećenja za konzolu tipa AW 55
-
Upogibanje vrha konzole pri dovoljeni obremenitvi konzole
-
Dovoljena obremenitev konzole v kN
-
Krivulja obremenitve z dolžino konzole v mm
-
- Vsi tipi
-
Vsi tipi
-
Montažni pribor
Proizvodi Tip Št. art. Količina Min. prodajna enota
Ploščati vijak s razširjeno matico F
FRSB 6x12 F 6406122 100 Kos - Prenosi
-
