Stenski in stropni nosilec AW 55 FT
Št. art. 6418686 | EAN 4012196205158
- Opis izdelka
-

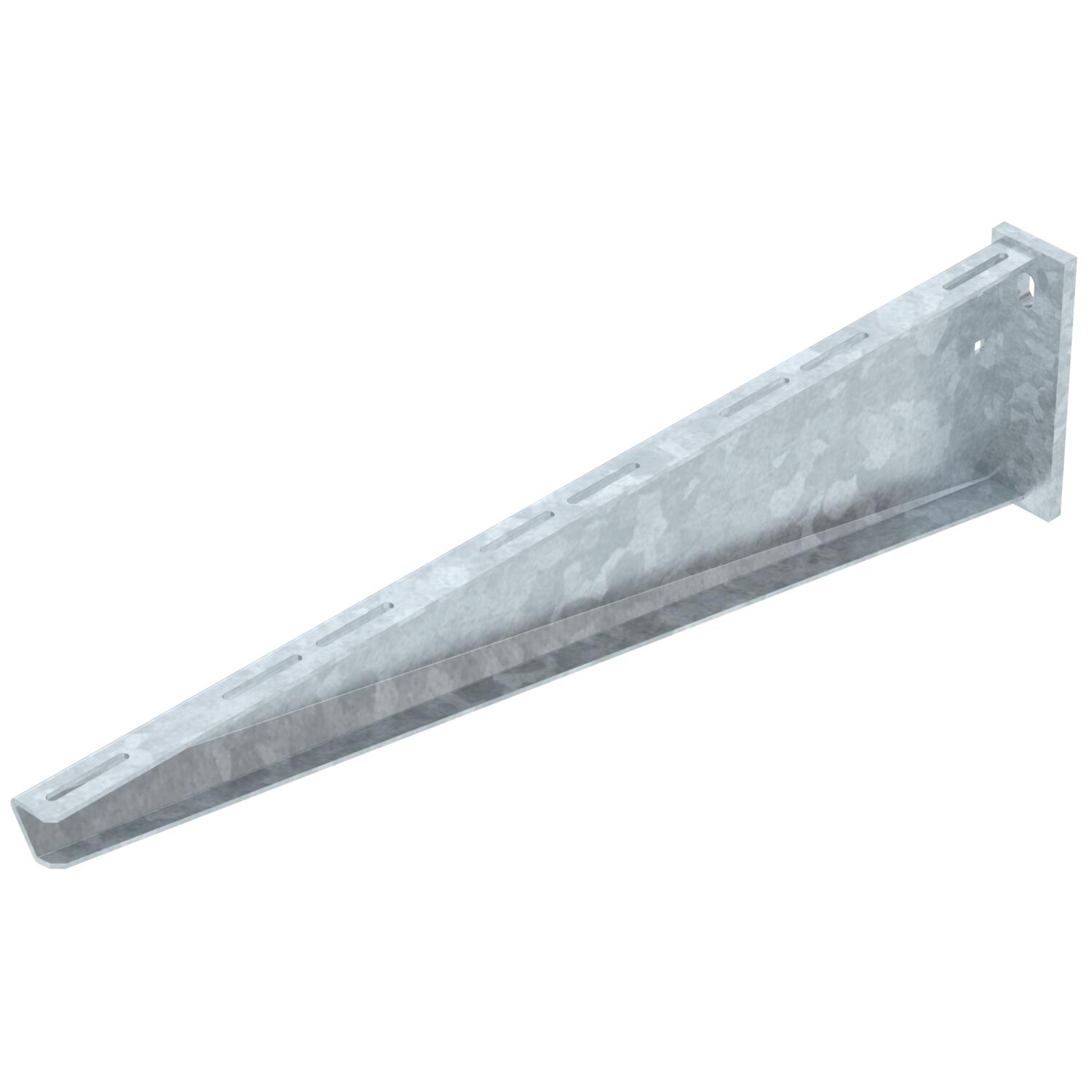

Opis izdelkaTežka stenska in stropna konzola s privarjeno nosilno ploščo.
-
- Tehnični podatki
-
Tehnični podatki

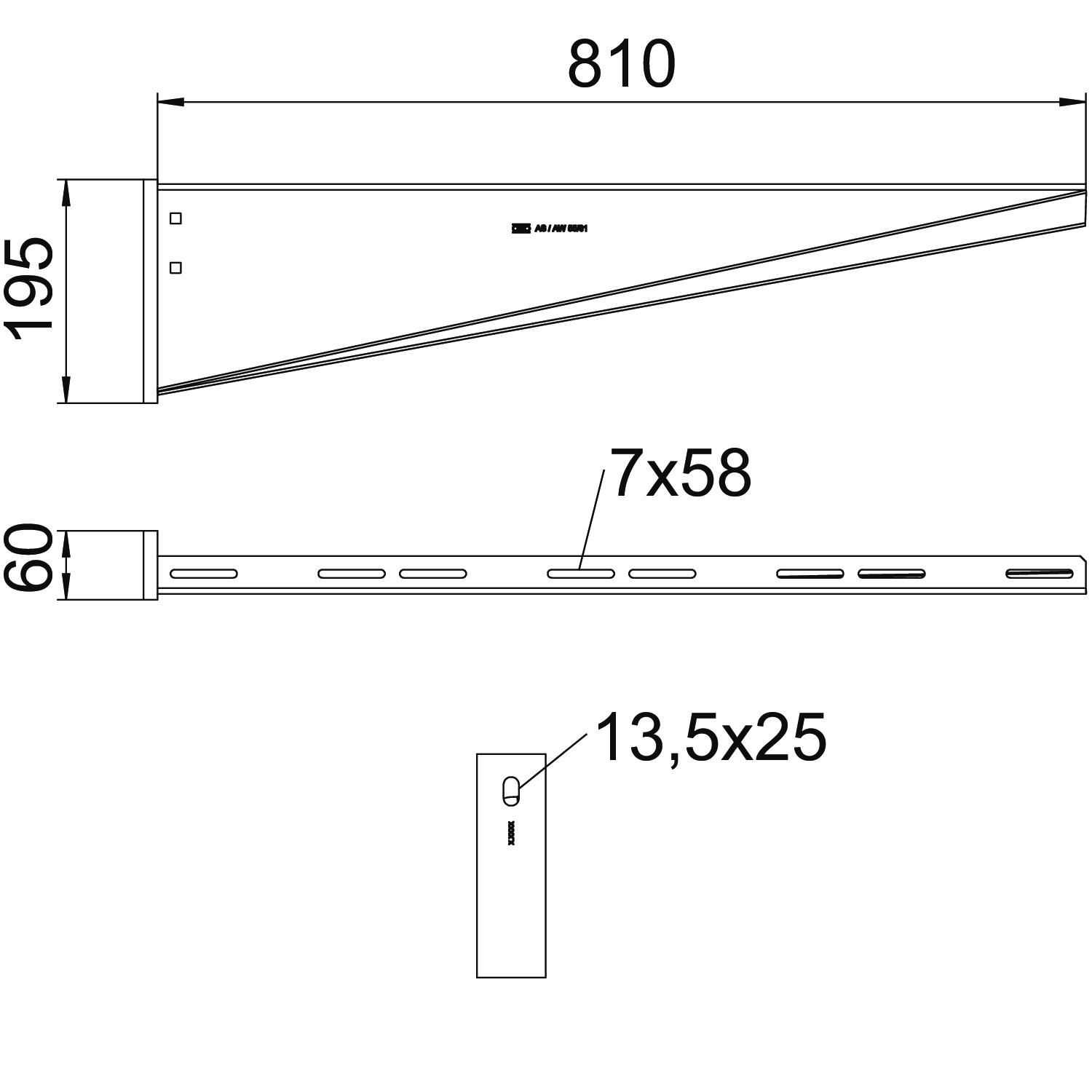

Barva cink Dimenzija B810mm Dolžina 60 mm F v kN 5,5 kN Izvedba Stenski in stropni nosilec Maks. kotno območje 90 mm Material Jeklo Mera A 60 mm Mera B 810 mm Mera H 195 mm Min. kotno območje 90 mm Nerjavno jeklo, luženo ne Odtis CO₂ (GWP) od zibelke do vrat 9,6946 kg CO₂e / 1 Kos Ohranitev delovanja naprav ne Površina vroče pocinkano Promjer rupe 13,5 mm Širina 810 mm Višina 195 mm Tehnični podatki
Dijagram opterećenja za konzolu tipa AW 55
-
Upogibanje vrha konzole pri dovoljeni obremenitvi konzole
-
Dovoljena obremenitev konzole v kN
-
Krivulja obremenitve z dolžino konzole v mm
-
- Vsi tipi
-
Vsi tipi
-
Montažni pribor
Proizvodi Tip Št. art. Količina Min. prodajna enota
Ploščati vijak s razširjeno matico F
FRSB 6x12 F 6406122 100 Kos - Prenosi
-
