Stenski in stropni nosilec MWA 12 FS
Št. art. 6424716 | EAN 4012196636853
- Opis izdelka
-
Opis izdelkaLahka stenska in stropna konzola v preganjeni izvedbi.
-
- Tehnični podatki
-
Tehnični podatki

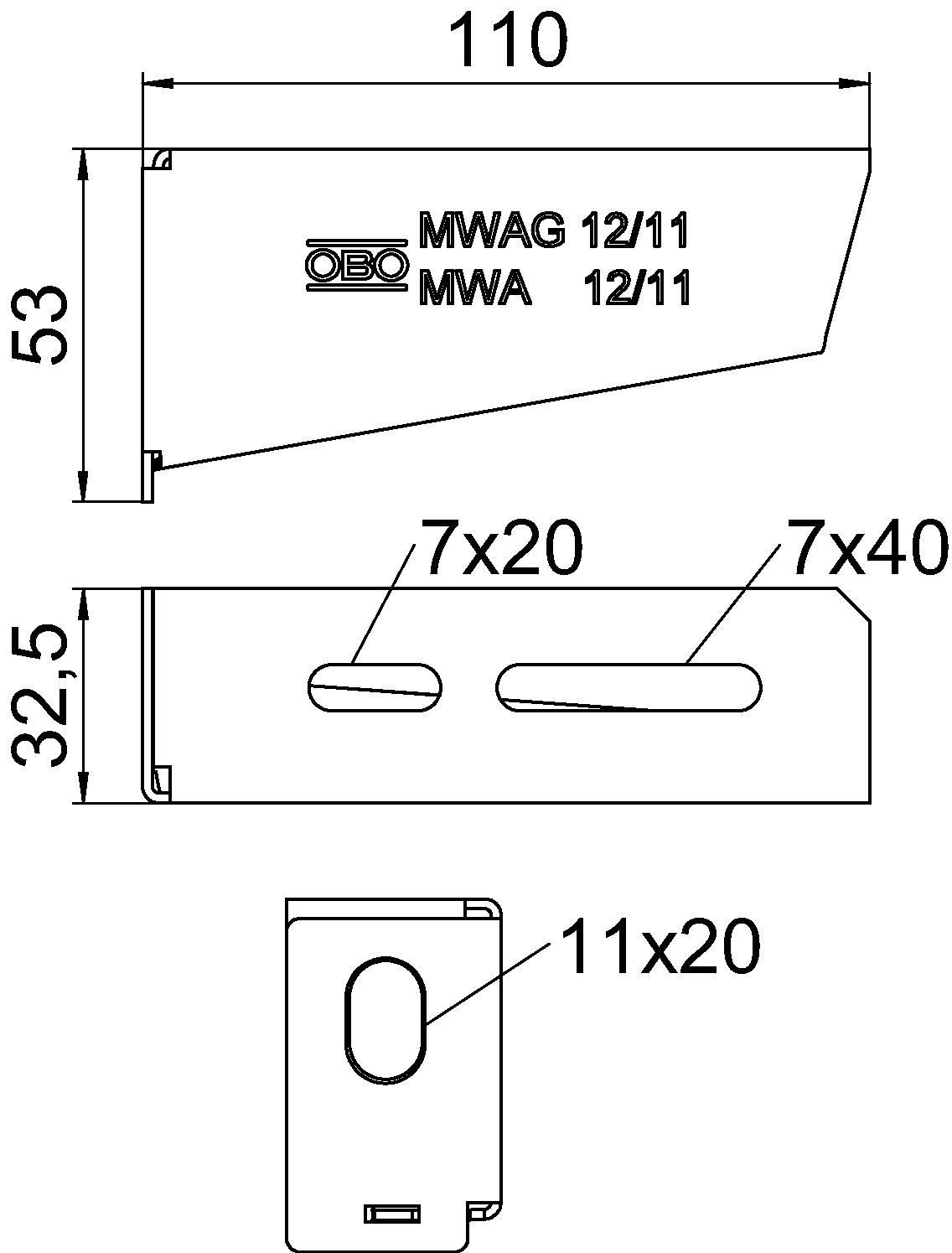

Barva cink Dimenzija B110mm Dolžina 32,5 mm F v kN 1,2 kN Izvedba Stenski in stropni nosilec Maks. kotno območje 90 mm Maß W 110 mm Material Jeklo Mera A 32,5 mm Mera B 110 mm Mera H 53 mm Min. kotno območje 90 mm Nerjavno jeklo, luženo ne Odtis CO₂ (GWP) od zibelke do vrat 0,3698 kg CO₂e / 1 Kos Ohranitev delovanja naprav da Površina neprekinjeno cinkano v ognju Promjer rupe 11 mm Širina 4 in Širina 110 mm Višina 2,09 in Višina 53 mm Tehnični podatki
Dijagram opterećenja za konzolu tipa MWA 12
-
Upogibanje vrha konzole pri dovoljeni obremenitvi konzole
-
Dovoljena obremenitev konzole v kN
-
Krivulja obremenitve z dolžino konzole v mm
-
- Vsi tipi
- Prenosi
-
Podatkovni list MWA 12 11S FS / 6424716 , 0.24MB , pdfEU-Izjava o skladnosti MWA 12 11S FS / 6424716 , 0.13MB , pdfZK Izjava o skladnosti MWA 12 11S FS / 6424716 , 0.09MB , pdfREACH Izjava o skladnosti MWA 12 11S FS / 6424716 , 0.12MB , pdfRoHS Izjava o skladnosti MWA 12 11S FS / 6424716 , 0.12MB , pdfDovoljenje za opremljanje z znaki Dovoljenje za opremljanje z znaki VDE za stropne nosilce in konzole , 0.12MB , pdfNavodila za montažo General information on the mounting , 2.61MB , pdfNavodila za montažo Navodila za montažo U-profilov , 1.76MB , pdf
