Opomba: ta izdelek je ukinjen. Izdelek ki ga nadomešča najdete tukaj: 1186709 / Clamp clip 2056 U-foot, 1-fold, plastic pressure sleeve, FT

Stremenasta objemka, enojna, s plastično pričvrstilno ploščico FT 12 | 16 | 3

Stremenasta objemka, enojna, s plastično pričvrstilno ploščico FT

Št. art. 1175165 | EAN 4012195072799

Št. art. / Tip

Min. vpenjalno območje D

Maks. vpenjalno območje D

Maks. Zatezni moment

Opis izdelka

Opis izdelka

Primerna za vse jeklene montažne C-profile s širino zareze 18 mm in 22 mm.
Pritrdilna ploščica iz polipropilena, brez halogenov, svetlo sive barve RAL 7035.

Tehnični podatki

Tehnični podatki

Brez halogenov	da
Dimenzija	12-16mm
Dodatna površina	vroče pocinkano
Dodatni material	Jeklo
Kakovost materiala kadi	polipropilen
Maks. vpenjalno območje D	16 mm
Maks. Zatezni moment	3 Nm
Material	Jeklo
Material kadi	Plastika

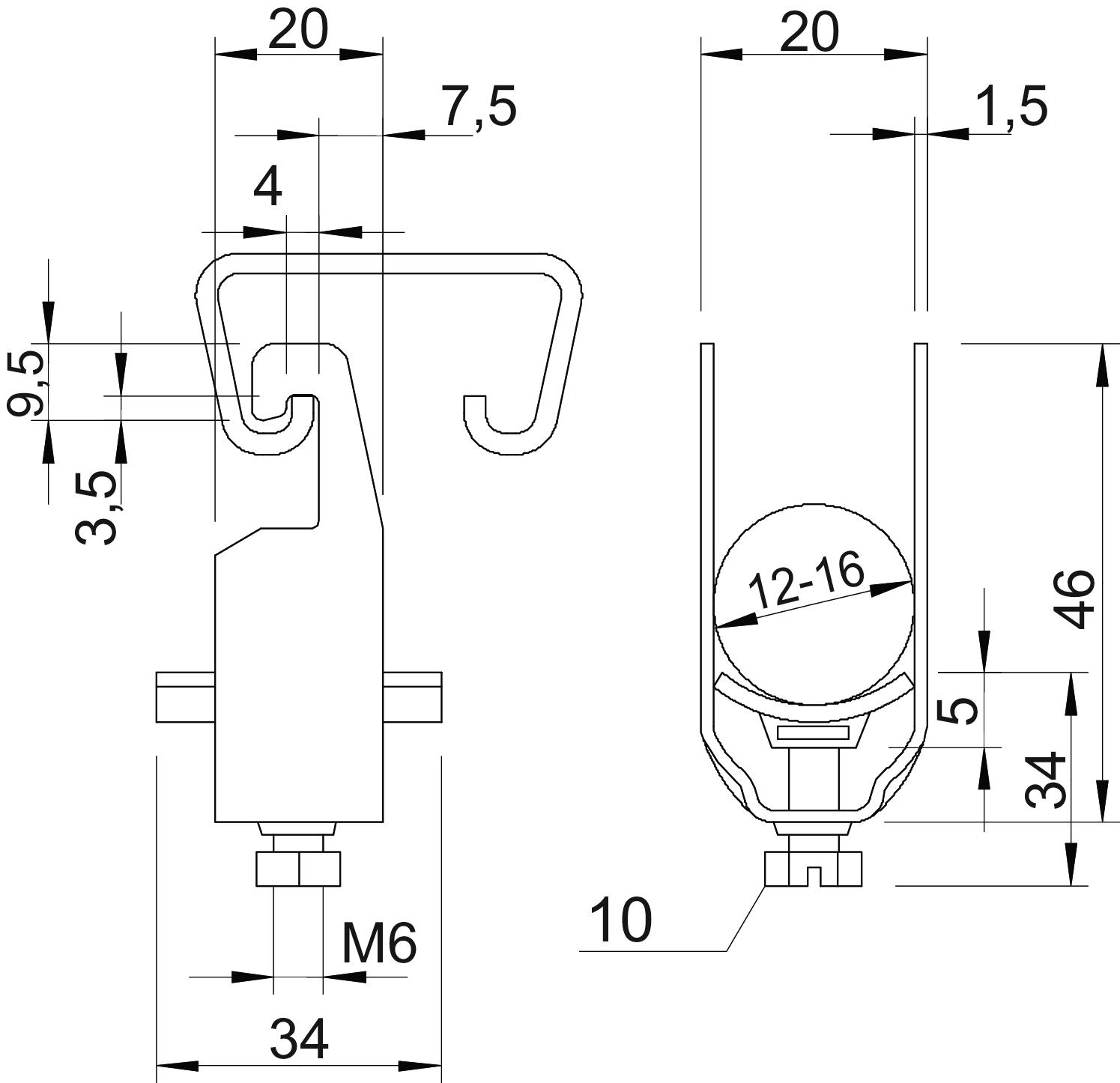

Mera A	20 mm
Mera B	20 mm
Mera C	34 mm
Mera G (mm)	M6
Mera H	46 mm
Mera L	34 mm
Mera t	1,5 mm
Mera x	5 mm
Min. vpenjalno območje D	12 mm

Način montaže	Jekleni montažni profil
Površina	vroče pocinkano
S kovinsko objemno spono	ne
S plastično objemno spono	da
Število kablov/cevi	1
Udarna trdnost	ne
Z objemno spono	ne
za 1 kabel H	46 mm
za 1 kable L	34
za 2 kabel H	64 mm
za 2 kable L	34 mm
za 3 kable H	82 mm
za 3 kable L	47 mm
za premer cevi maks.	16 mm
za premer cevi min.	16 mm
za tirnico s širino zareze (z intervalom) maks.	22 mm
za tirnico s širino zareze (z intervalom) min.	18 mm

Vsi tipi

Vsi tipi

Tip	Min. vpenjalno območje D	Maks. vpenjalno območje D	Maks. Zatezni moment	Št. art.	Količina	Min. prodajna enota
2056U 12 FT	8 mm	12 mm	3 Nm	1175122	Kos	100 Kos
2056U 16 FT	12 mm	16 mm	3 Nm	1175165	Kos	100 Kos
2056U 22 FT	16 mm	22 mm	3 Nm	1175211	Kos	100 Kos
2056U 28 FT	22 mm	28 mm	3 Nm	1175289	Kos	100 Kos
2056U 34 FT	28 mm	34 mm	5 Nm	1175343	Kos	100 Kos
2056U 40 FT	34 mm	40 mm	5 Nm	1175408	Kos	100 Kos
2056U 46 FT	40 mm	46 mm	5 Nm	1175467	Kos	100 Kos
2056U 52 FT	46 mm	52 mm	5 Nm	1175521	Kos	100 Kos
2056U 58 FT	52 mm	58 mm	5 Nm	1175580	Kos	100 Kos
2056U 64 FT	58 mm	64 mm	5 Nm	1175645	Kos	100 Kos
2056U 70 FT	64 mm	70 mm	5 Nm	1175696	Kos	50 Kos
2056U 82 FT	76 mm	82 mm	5 Nm	1175823	Kos	25 Kos
2056U 90 FT	82 mm	90 mm	5 Nm	1175904	Kos	25 Kos
2056U 100 FT	90 mm	100 mm	5 Nm	1175998	Kos	25 Kos
