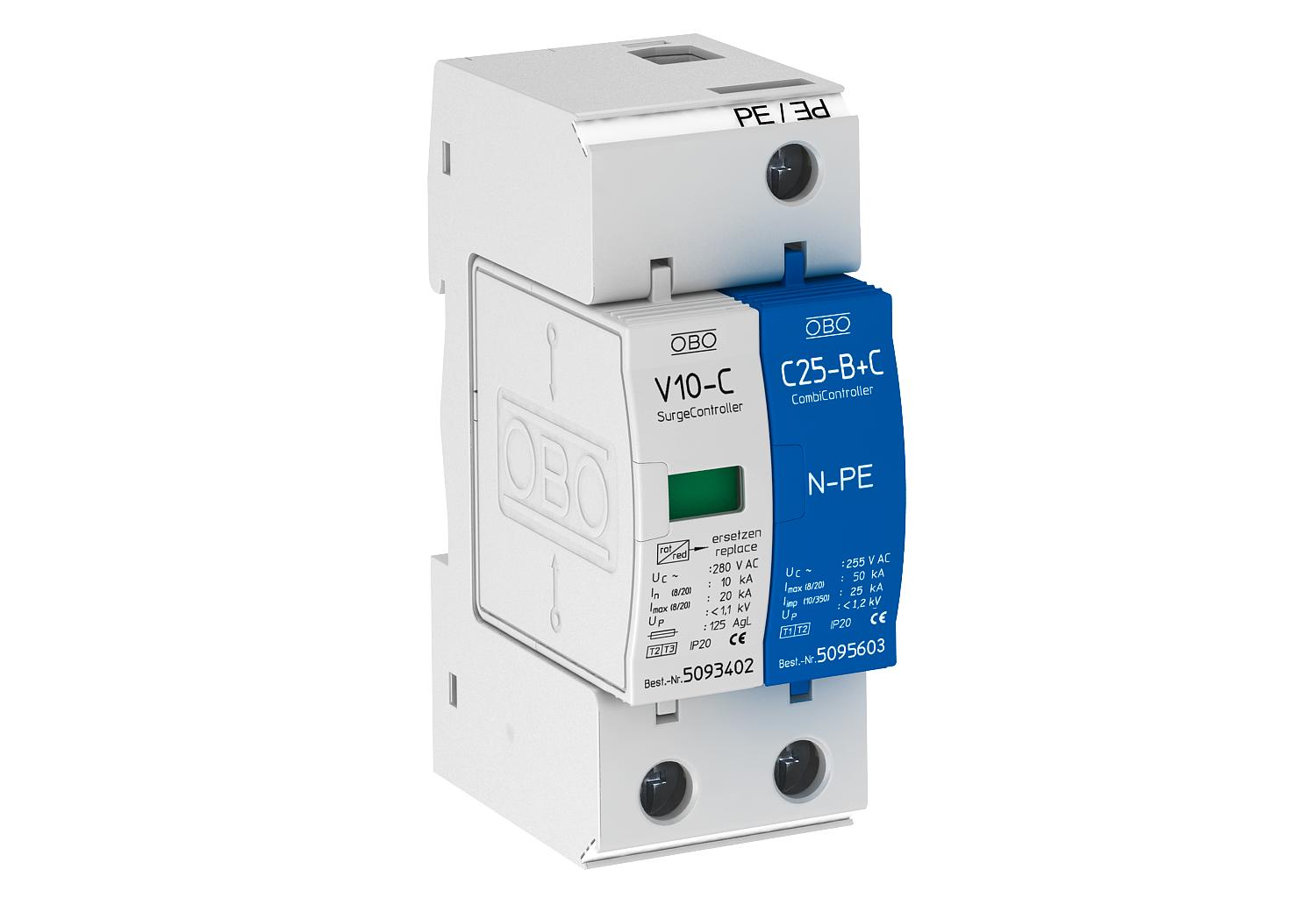

Surge arrester V10 1-pole + NPE 280 V 1+N/PE | 280 | IP20

Surge arrester V10 1-pole + NPE 280 V

Št. art. 5093418 | EAN 4012195382799

Št. art. / Tip

Izvedba polov

Najvišja trajna napetost AC	280 V

Vrsta zaščite	IP20

Opis izdelka

Opis izdelka

Prenapetostni odvodnik tipa 2+3

• celotna enota, sestavljena iz zgornjega in spodnjega dela, vnaprej sestavljena in pripravljena na priključitev
• primeren za omrežne sisteme TN-S in TT
• vklj. s termično in dinamično ločilno pripravo
• z optičnim prikazom okvar
• visoka prevodnost pri dolgi življenjski dobi
• označeni priključki

Primer uporabe: stanovanjska stavba, enodružinska hiša

Tehnični podatki

Tehnični podatki

Daljinska signalizacija	ne
Dimenzija	280V
Izpihano	ne
Izvedba polov	1+N/PE
LPZ	1→3
Maks. delovna temperatura	80 °C
Maks. omrežna zaščita pred previsokim tokom	125
Maks. presek togega voda (eno-/večžilni)	35 mm²
Maksimalna pred-varovalka	125 A
Maksimalni odvodni udarni tok (8/20 μs)	20 kA
Maksimalni odvodni udarni tok (8/20 μs) [L-N]	20 kA
Maksimalni odvodni udarni tok (8/20 μs) [N-PE]	50 kA
Min. delovna temperatura	-40 °C
Min. presek togega voda (eno-/večžilni)	2,5 mm²
Način montaže	U-profil 35 mm
Najvišja trajna napetost (N–PE)	255 V
Najvišja trajna napetost AC	280 V

Nazivna napetost AC (50/60 Hz)	230 V
Nazivni odvodni udarni tok (8/20 µs)	10 kA
Nazivni odvodni udarni tok (8/20 µs) (L-N)	10 kA
Nazivni odvodni udarni tok (8/20 µs) (N-PE)	30 kA
Oblika omrežja	drugo
Oblika omrežja TN	da
Oblika omrežja TN-C-S	da
Oblika omrežja TN-S	da
Oblika omrežja TT	da
Odtis CO₂ (GWP) od zibelke do vrat	0,881 kg CO₂e / 1 Kos
Odvodni udarni tok (8/20 µs) [skupaj]	20 kA
Razred testiranja tip 2	da
Signalizacija na aparatu	optični
SPD po EN 61643-11	Tip 2+3
SPD po IEC 61643-1	class II+III
Vklopni čas	<25 ns
Vrsta zaščite	IP20
