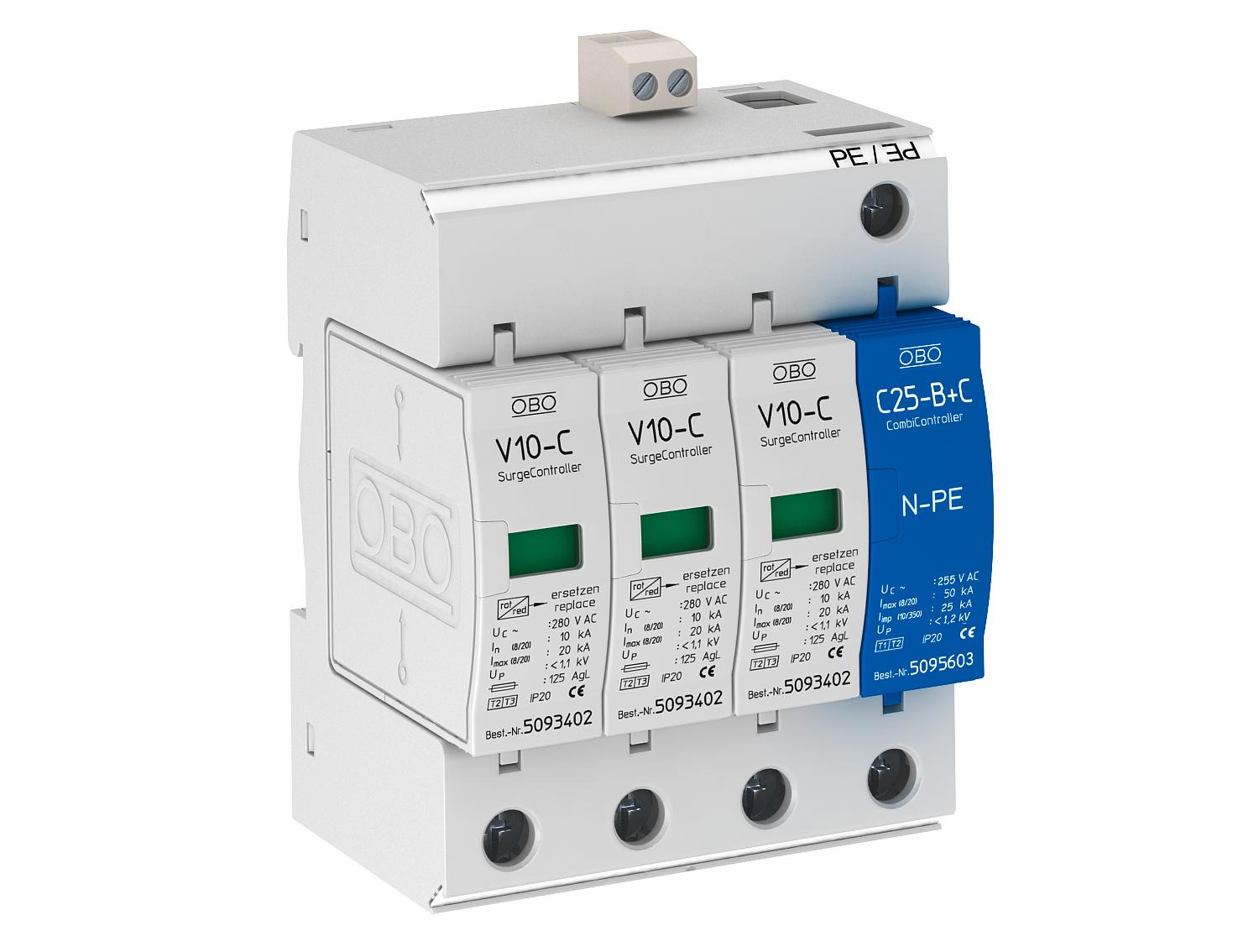

Surge arrester V10 3-pole + NPE with remote signalling 280 V

Št. art. 5094931 | EAN 4012195363941

5094931 / V10-C 3+NPE+FS
3+N/PE
280
IP20
Opis izdelka

Opis izdelka

Prenapetostni odvodnik tipa 2+3

• celotna enota, sestavljena iz zgornjega in spodnjega dela, vnaprej sestavljena in pripravljena na priključitev
• primeren za omrežne sisteme TN-S in TT•vklj. s termično in dinamično ločilno pripravo
• z optičnim prikazom okvar
• različica ... -FS z daljinsko signalizacijo, brezpotencialnim delovnim kontaktom, za nadzor delovanja
• visoka prevodnost pri dolgi življenjski dobi
• označeni priključki

Primer uporabe: stanovanjska stavba, enodružinska hiša
  • Russia, GOST The State Committee for Standards
  • 5-year warranty
  • Communautés Européennes, EC declaration of conformity according to EC directives
  • EurAsian Conformity
  • Transition from LPZ 1 to LPZ 3
  • Protection device to DIN EN 61643-11 or IEC 61643-11
  • Remote signalling
Tehnični podatki

Tehnični podatki

Daljinska signalizacija ne
Dimenzija 280V
Izpihano ne
Izvedba polov 3+N/PE
LPZ 1→3
Maks. delovna temperatura 80 °C
Maks. omrežna zaščita pred previsokim tokom 125
Maks. presek togega voda (eno-/večžilni) 35 mm²
Maksimalna pred-varovalka 125 A
Maksimalni odvodni udarni tok (8/20 μs) 20 kA
Min. delovna temperatura -40 °C
Min. presek togega voda (eno-/večžilni) 2,5 mm²
Način montaže U-profil 35 mm
Najvišja trajna napetost AC 280
Nazivna napetost AC (50/60 Hz) 230 V
Nazivni odvodni udarni tok (8/20 µs) 10 kA
Nazivni odvodni udarni tok (8/20 µs) (L-N) 10 kA
Nazivni odvodni udarni tok (8/20 µs) (N-PE) 30 kA
Oblika omrežja drugo
Oblika omrežja TN da
Oblika omrežja TN-C-S da
Oblika omrežja TN-S da
Oblika omrežja TT da
Odvodni udarni tok (8/20 µs) [skupaj] 40 kA
Razred testiranja tip 2 da
Signalizacija na aparatu optični
SPD po EN 61643-11 Tip 2+3
SPD po IEC 61643-1 class II+III
Vklopni čas <25 ns
Vrsta zaščite IP20
Vsi tipi

Vsi tipi

Tip Izvedba polov Najvišja trajna napetost AC Vrsta zaščite Št. art. Količina Min. prodajna enota
V10-C 3+NPE+FS 3+N/PE 280 IP20 5094931
1 Kos
