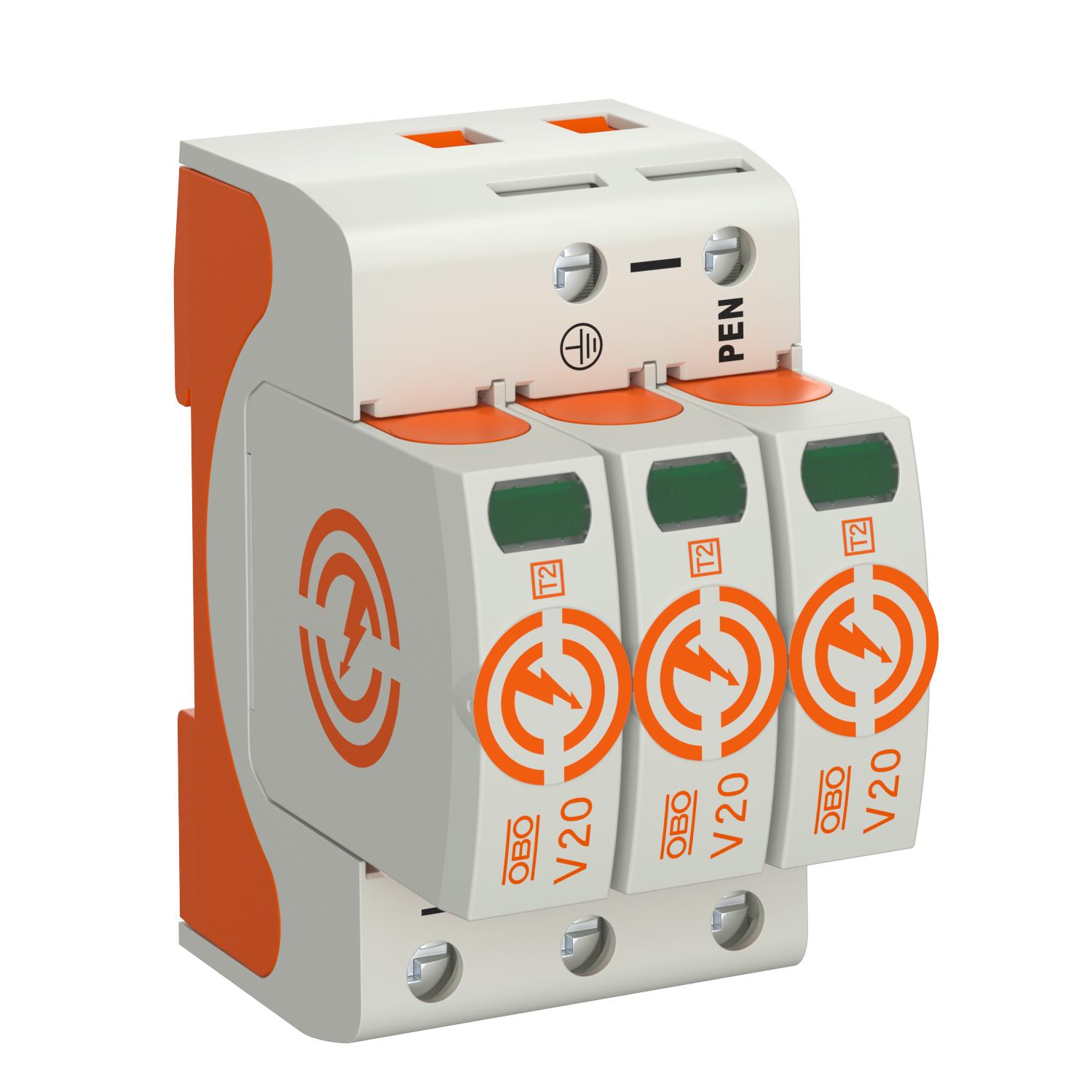

Surge arrester V20, 3-pole, 150 V

Št. art. 5095153 | EAN 4012196159789

5095153 / V20-3-150
3
150 V
IP20
Opis izdelka
Opis izdelka
Surge arrester, type 2

• For surge voltage protection equipotential bonding to VDE 0100-443 (IEC 60364-4-44)
• Discharge capacity to 40 kA (8/20) per pole through high-performance varistors
• Modular connectable arrester with cut-off unit and visual status display
• Locking mechanism with vibration protection and voltage keying
• Plastic to UL 94 V-0
• The remote signalling variants (FS) have a potential-free changeover contact for remote signalling

Application: Equipotential bonding in main and sub-distributions.
  • Underwriters Laboratories Inc., USA + CSA, Kanada
  • Österreichischer Verband für Elektrotechnik, Austria
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Germany
  • KEMA-KEUR, Netherlands
  • 5-year warranty
  • Communautés Européennes, EC declaration of conformity according to EC directives
  • EurAsian Conformity
  • Protection device to DIN EN 61643-11 or IEC 61643-11
  • Transition from LPZ 1 to LPZ 2
  • Installation electrotechnical expertise
Tehnični podatki

Tehnični podatki

Daljinska signalizacija ne
Dimenzija 150V
Dovoljenja VDE
Integrirana predvarovalka ne
Izpihano ne
Izvedba polov 3
Kratkostična odpornost pri maks. omrežni zaščiti pred previsokim tokom 50 kA eff
Maks. delovna temperatura 80 °C
Maks. omrežna zaščita pred previsokim tokom 160 A gL/gG
Maks. presek fleksibilnega voda (finožilni) 2 AWG
Maks. presek fleksibilnega voda (finožilni) 35 mm²
Maks. presek togega voda (eno-/večžilni) 2 AWG
Maks. presek togega voda (eno-/večžilni) 35 mm²
Maksimalna pred-varovalka 160 A
Maksimalni odvodni udarni tok (8/20 μs) 40 kA
Maksimalni odvodni udarni tok (8/20 μs) [L-N] 40 kA
Material ohišja PA UL 94 V-0
Min. delovna temperatura -40 °C
Min. presek fleksibilnega voda (finožilni) 1,5 mm²
Min. presek fleksibilnega voda (finožilni) 16 AWG
Min. presek togega voda (eno-/večžilni) 1,5 mm²
Min. presek togega voda (eno-/večžilni) 16 AWG
Minimalna razdalja 1,5 mm
Način montaže U-profil 35 mm
Najvišja trajna napetost (L–N) 150 V
Najvišja trajna napetost AC 150 V
Napetost TOV [L-N] – odporni način – 5 s 175 V
Napetost TOV [L-N] – varni način – 120 min 230 V
Navor 4 Nm
Nazivna napetost AC (50/60 Hz) 120 V
Nazivni odvodni udarni tok (8/20 µs) 20 kA
Nazivni odvodni udarni tok (8/20 µs) (L-N) 20 kA
Oblika omrežja drugo
Oblika omrežja TN da
Oblika omrežja TN-C da
Odporen proti kratkemu stiku da
Odvodni udarni tok (8/20 µs) [skupaj] 120 kA
Preostala napetost [L-N] @ 1 kA 0,5 kV
Preostala napetost [L-N] @ 5 kA 0,6 kV
Raven zaščite [L-N] ≤0,8
Razred testiranja tip 2 da
Signalizacija na aparatu optični
SPD po EN 61643-11 Tip 2
SPD po IEC 61643-1 class II
SPD po UL 1449 Tip 4
Število polov 3
Vklopni čas <25 ns
Vrsta voda za prenapetostne odvodnike Energijski kabel AC
Vrsta zaščite IP20
Vsi tipi

Vsi tipi

Tip Izvedba polov Najvišja trajna napetost AC Vrsta zaščite Št. art. Količina Min. prodajna enota
V20-3-150 3 150 V IP20 5095153
1 Kos
