T-element 110 FT
Št. art. 6038320 | EAN 4012197347703
- Opis izdelka
-
Opis izdelka

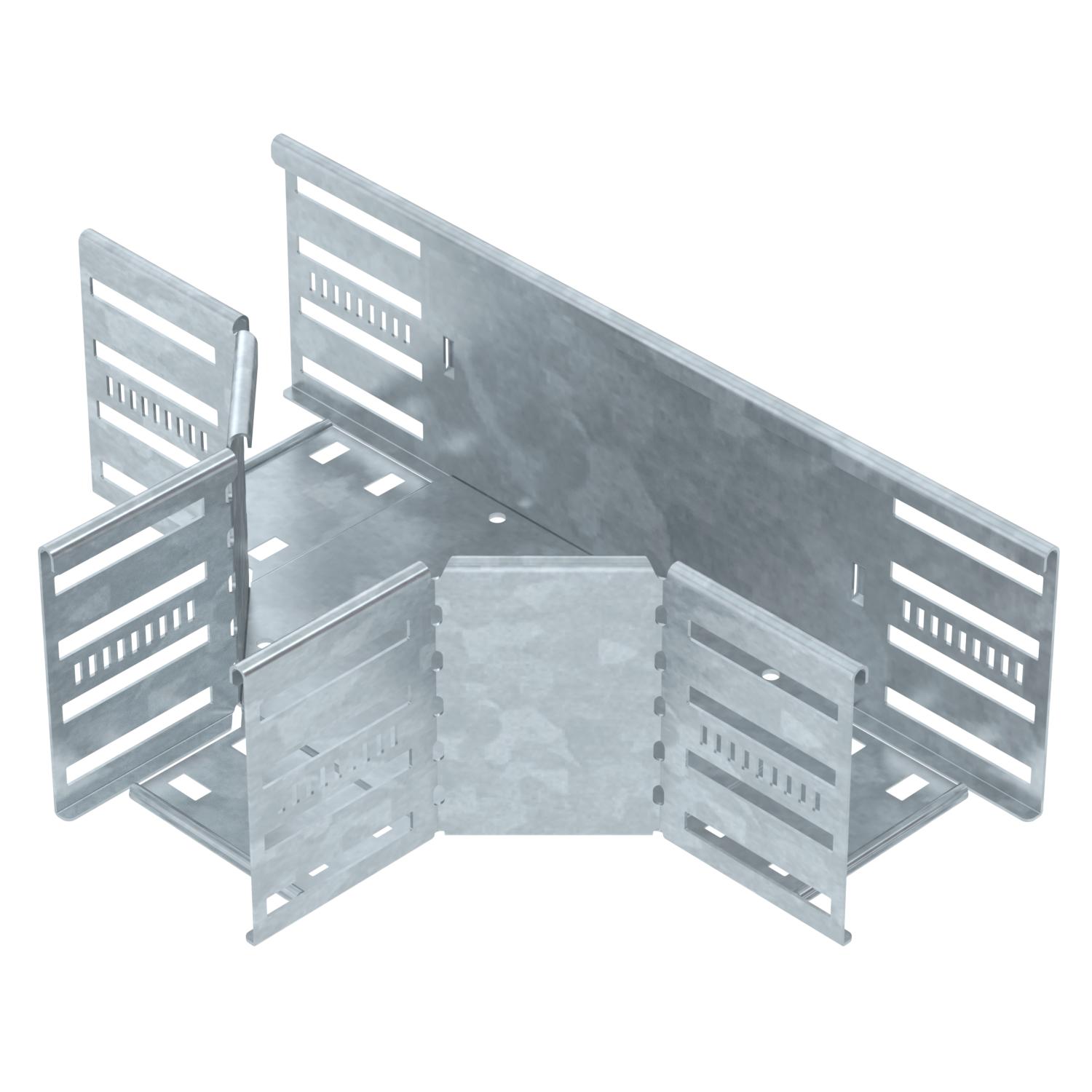

T-element za izdelavo vodoravnega razcepa, oblikovanec za kabelske kanale z možnostjo zaskoka ali vijačenja z višino stranice 110 mm. Montaža brez vijakov z dvojnimi sponami ali z vijačnim spojem s ploščatimi okroglimi vijaki FRS in kombiniranimi maticami M6. Za uporabo v notranjih in zunanjih prostorih. Pritrdilni material je treba naročiti posebej.
-
- Tehnični podatki
-
Tehnični podatki
Debelina pločevine 0,8 mm Debelina prečnika 1,25 mm Dimenzija 110x100 Izvedba spojke integrirana spojka Izvedba za daljše razpone ne Konstrukcijska izvedba T-element, vodoravni Maks. temperaturno območje uporabe 120 °C Material Jeklo Mera B 100 mm Min. temperaturno območje uporabe -20 °C Nerjavno jeklo, luženo ne Ohranitev delovanja naprav ne Površina vroče pocinkano Priporočeno število vijakov 27 St. Širina 100 mm Širina odcepa 100 mm Višina 110 mm Vrsta spojke sistema kabelskih nosilcev privito/speto Vzorec perforacije NATO ne - Vsi tipi
-
Vsi tipi
-
Sistemski dodatki
Proizvodi Tip Št. art. Količina Min. prodajna enota
Pokrov T-elementa DD
RTD 100 DD 6038640 1 Kos Montažni pribor
Proizvodi Tip Št. art. Količina Min. prodajna enota
Dvojna spona za montažo oblikovanca A2
DOP A2 6035998 10 Kos
Ploščati vijak s razširjeno matico F
FRSB 6x12 F 6406122 100 Kos - Prenosi
-
Podatkovni list RT 110 FT / 6038320 , 0.20MB , pdfIzjava o skladnosti RT 110 FT / 6038320 , 0.17MB , pdfZK Izjava o skladnosti RT 110 FT / 6038320 , 0.14MB , pdfREACH Izjava o skladnosti RT 110 FT / 6038320 , 0.12MB , pdfRoHS Izjava o skladnosti RT 110 FT / 6038320 , 0.13MB , pdfNavodila za montažo Rastbare Kabelrinnensysteme Magic , 11.60MB , pdfNavodila za montažo Schraubbare Kabelrinnen mit Formteilen zum Schrauben und Klemmen , 5.42MB , pdfNavodila za montažo General information on the mounting , 2.61MB , pdf
